微软Azure云之企业Exchange 2016部署12—配置负载平衡

huhahapz

　　上几节我们把Exchange2016邮箱系统配置完毕了，本节我们来配置开通需要对外的端口，并对这些端口进行负载均衡配置，如下图红框所示：

　　1.Exchange服务端口
　　Exchange2016需要对外开通以下的端口，来对外提供不同的服务：

　　其中最主要的事HTTPS（443）端口，以下服务需要用到此端口：
　　自动发现服务
　　Exchange ActiveSync
　　Exchange Web 服务 (EWS)
　　脱机通讯簿
　　Outlook 无处不在
　　MAPI over HTTP in Exchange 2016
　　所以443端口必须开放入站端口，其余的如80、110、143、993、995、587等端口在使用到相应服务时也需要开放入站端口。

　　另外邮件出入站时，都需要SMTP端口25，所以也需要开通入站的25端口。
　　2. Azure 负载平衡器（SLB）
　　Azure虚拟机与外部进行通信需要通过终结点来进行，而这些终结点，可以配置加入Azure的负载平衡集。Azure的负载平衡集是一个4层(TCP、UDP)的负载平衡，能够将流量分摊到多个虚拟机上。Azure SLB 是第4层(TCP、UDP)软件负载平衡器，使用5元组（源 IP、源端口、目标 IP、目标端口、协议类型）计算用于将流量映射到 VIP后的可用服务器的哈希函数。哈希函数能让分发到服务器的连接随机化，而不是完美地轮询。此外，目前还不支持会话关联

　　下面我们来添加基于Azure终结点的负载平衡集。

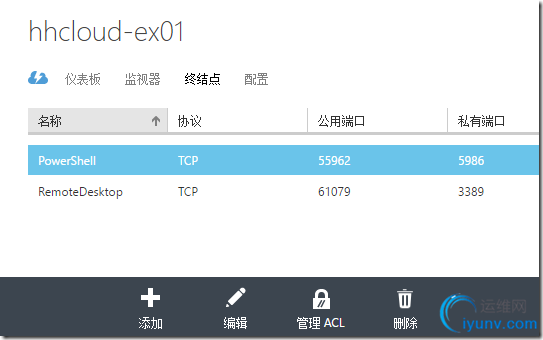

　　我们选择Azure虚拟机EX01，进入终结点配置页面，点击添加

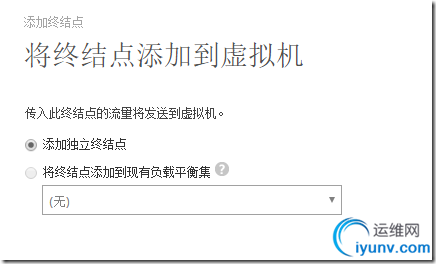

　　首先添加独立终结点

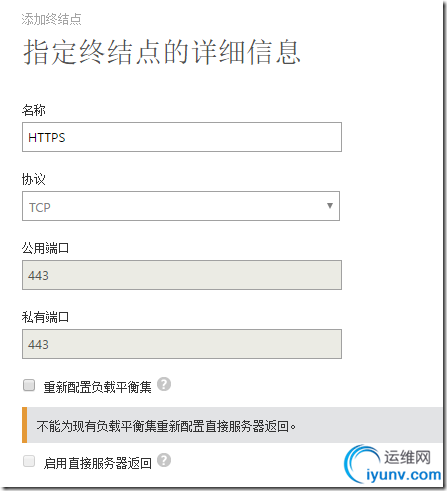

　　这里配置HTTPS的443端口，并同时选择创建负载平衡集

　　定义名称、探测间隔等参数

　　EX01配置完毕

　　现在选取EX02，这次选择添加至现有负载平衡集

　　确认后保存

　　这样，EX02的终结点也配置完毕了。

　　同样，如果我们需要Exchange其他如POP、IMAP等服务，可以对相应端口做出同样配置，这里就不再赘述了。
　　现在我们来做些简单的测试
　　首先，因为我们还没有固定公网地址，现在看到Azure为EX云服务分配到的公网IP为13.78.59.202

　　现在我们来Telnet smtp端口，来验证负载均衡的配置，这样可以区分端口回应的服务器

　　Telnet地址，发现EX01回应了

　　再次Telnet，发现这次是EX02来回应连接

　　同样，可对其他端口进行测试，虽然其他端口的响应可能不是那么友好，但端口是否能连通，还是能测试出来的。
