部署Exchange Server 2010跨站点DAG

jingshen

　　重庆站点中的Exchange高可用性环境的搭建，我们在前面的系列博文中做过详细讲解，现再重庆站点与成都站点之间已经通过站点到站点***进行了连接，为了实现异地的容灾，我们需要在成都站点中部署一台Exchange 服务器(必须安装邮箱角色)，然后将这台服务器加入到现有的DAG组中，需要注意的是，做为DAG节点的邮箱服务器都需要安装两块网卡，一块用于内部网络(MAPI网络)，另一块用于DAG之间的复制
　　网络规划
　　重庆站点内部网络：192.168.1.0/24
　　重庆站点复制网络：10.0.0.0/24
　　成都站点内部网络：192.168.4.0/24
　　成都站点复制网络：10.0.1.0/24
　　以下是服务器具体的配置参数

　　在部署之前，我们首先要确保两个站点的内部网络与复制网络都能够互相Ping通，下图是在重庆站点中的服务器【cqexdag01】上Ping成都站点中的服务器【cdexsvr】返回的的结果（注意：DAG每个成员相互之间的往返网络延迟均不得大于250毫秒）

　　在成都站点内部部署一台集成三角色的Exchange服务器（部署过程就不做详细讲解了）

　　部署完成后，从重庆站点的DC【cqdc01】上打开AD站点和服务，然后手工同步成都站点AD中的数据

　　同步后，在Exchange服务器控制台中即可看到成都站点的Exchange服务器【cdexsvr】了

　　接下来我们需要添加成都站点的数据库可用性组网络
　　选择【组织配置】下的【邮箱】节点，切换至【数据库可用性组】选项卡，打开内部网络【Contoso-DAG-MAPI】的属性

　　在子网中添加【192.168.4.0/24】

　　忽略警告，单击【确定】

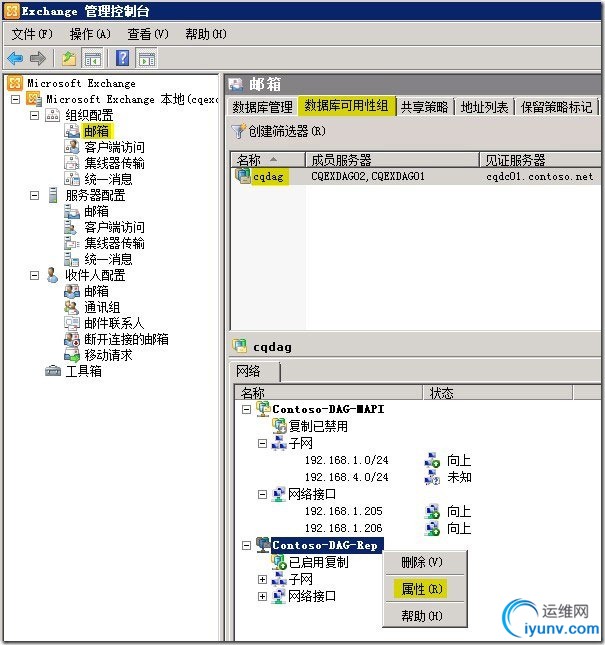

　　然后打开复制网络【Contoso-DAG-Rep】的属性

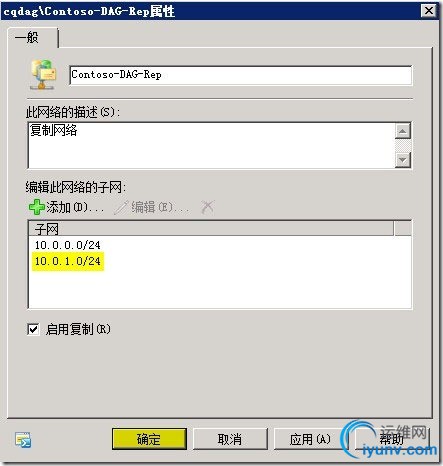

　　添加子网【10.0.1.0/24】

　　确定后我们可以看到刚才添加的成都站点网络还处于【未知】状态，这是由于还没有添加成都站点中的DAG成员，在添加DAG成员之前，需要在DAG中为成都站点指定群集IP，如图打开【cqdag】的属性

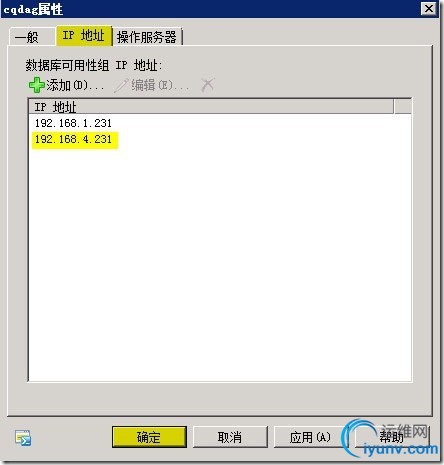

　　选择【IP地址】选项卡，添加一个群集IP地址【192.168.4.231】

　　下面就可以添加DAG成员了，在【cqdag】上单击右键，选择【管理数据库可用性组成员资格】

　　单击【添加】

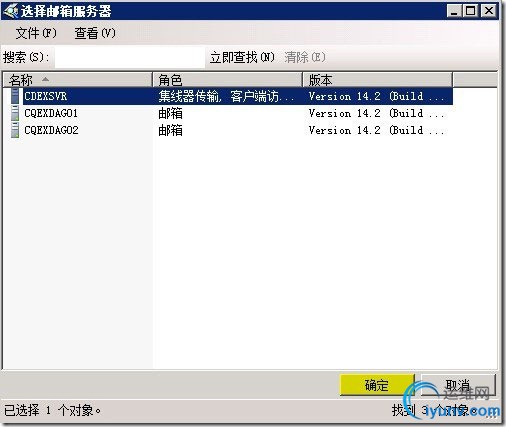

　　选择成都站点的Exchange服务器【CDEXSVR】

　　添加进来后，单击【管理】

　　稍等一会儿，就添加成功了

　　接下来我们来为邮箱数据库【CQ-MB-01】添加副本，这个副本将为于cdexsvr节点中

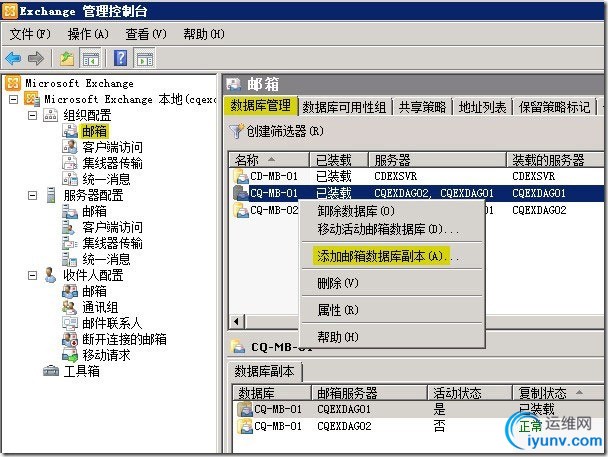

　　在【CQ-MB-01】单击右键，选择【添加邮箱数据库副本】

　　承载副本的节点选择【CDEXSVR】，然后单击【添加】

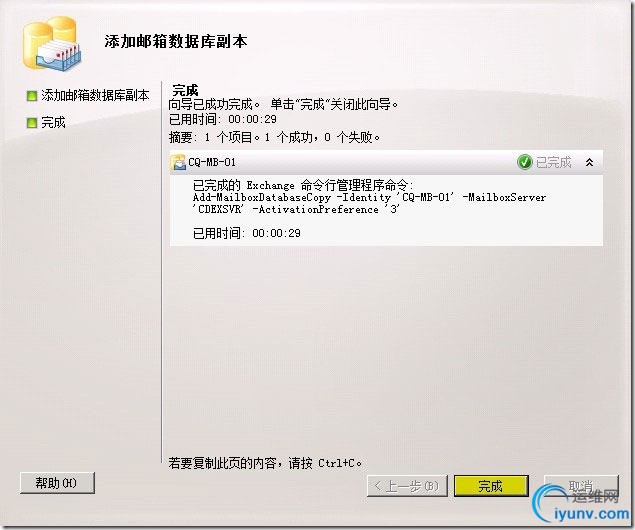

　　添加完成

　　副本添加完成后，我们先在AD中手工同步一下

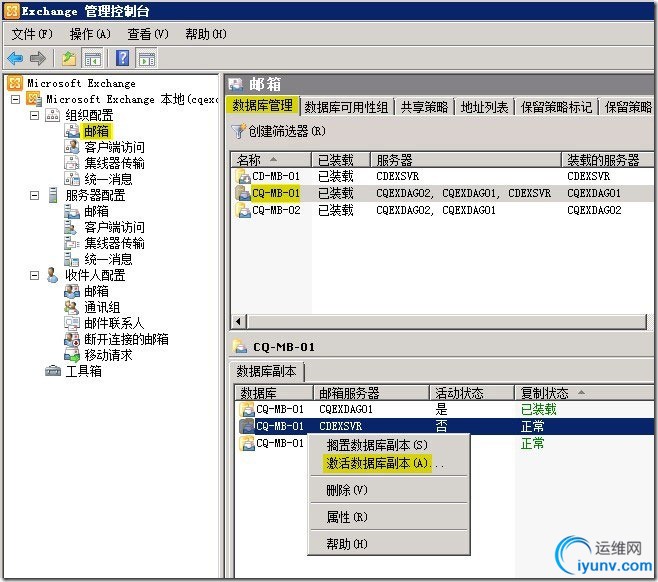

　　然后在节点【CDEXSVR】上，将【CQ-MB-01】的副本激活

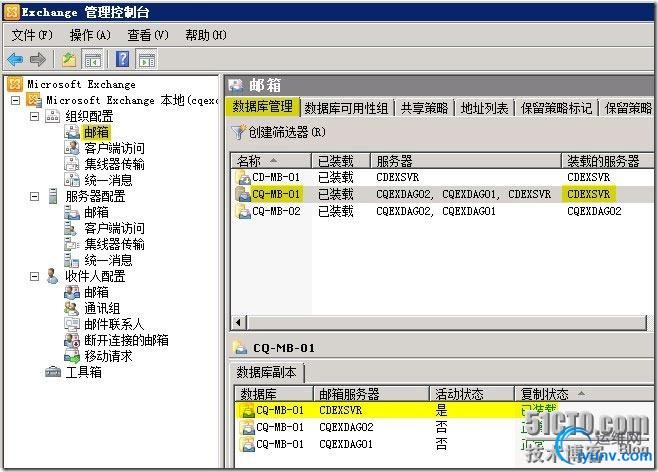

　　最后可以看到激活成功，邮箱数据库【CQ-MB-01】当前装载的节点是【CDEXSVR】
