Exchange 2010设置分层通讯簿（HAB）

hongleimi

　　在Exchange 2010设置HAB首先需要扩展AD DS架构，如果是Exchange 2010 Sp1则可以不用执行步骤1
　　1. 新建一个TXT文件，并将以下内容复制到文件内，并命名为schema_file.txt （注意文件的首行要保持为空）
　　dn:CN=ms-DS-Phonetic-Display-Name,DC=X
　　changetype:ntdsSchemaAdd
　　adminDescription:ms-DS-Phonetic-Display-Name
　　adminDisplayName:ms-DS-Phonetic-Display-Name
　　attributeID: 1.2.840.113556.1.4.1946
　　attributeSecurityGuid::VAGN5Pi80RGHAgDAT7lgUA==
　　attributeSyntax: 2.5.5.12
　　isSingleValued:TRUE
　　lDAPDisplayName:msDS-PhoneticDisplayName
　　mapiId: 35986
　　name:ms-DS-Phonetic-Display-Name
　　oMSyntax: 64
　　objectCategory:CN=Attribute-Schema,DC=X
　　objectClass:attributeSchema
　　rangeLower: 0
　　rangeUpper: 256
　　schemaIdGuid::5JQa4mYt5UyzDQ74endv8A==
　　searchFlags: 5
　　showInAdvancedViewOnly:TRUE
　　systemFlags: 16
　　systemOnly:FALSE
　　dn:CN=ms-DS-HAB-Seniority-Index,DC=X
　　changetype:ntdsSchemaAdd
　　adminDescription:Contains the seniority index as applied by the organization where the person works.
　　adminDisplayName:ms-DS-HAB-Seniority-Index
　　attributeID: 1.2.840.113556.1.4.1997
　　attributeSecurityGuid::VAGN5Pi80RGHAgDAT7lgUA==
　　attributeSyntax: 2.5.5.9
　　isMemberOfPartialAttributeSet:TRUE
　　isSingleValued:TRUE
　　lDAPDisplayName:msDS-HABSeniorityIndex
　　mapiId: 36000
　　name:ms-DS-HAB-Seniority-Index
　　oMSyntax: 2
　　objectCategory:CN=Attribute-Schema,DC=X
　　objectClass:attributeSchema
　　schemaIdGuid::8Un03jv9RUCYz9lljaeItQ==
　　searchFlags: 1
　　showInAdvancedViewOnly:TRUE
　　systemFlags: 16
　　systemOnly:FALSE
　　dn:CN=ms-Exch-HAB-Root-Department-Link,DC=X
　　changetype:ntdsSchemaAdd
　　adminDescription:ms-Exch-HAB-Root-Department-Link
　　adminDisplayName:ms-Exch-HAB-Root-Department-Link
　　attributeID: 1.2.840.113556.1.4.7000.102.50824
　　attributeSyntax: 2.5.5.1
　　isMemberOfPartialAttributeSet:FALSE
　　isSingleValued:TRUE
　　lDAPDisplayName:msExchHABRootDepartmentLink
　　mapiId: 35992
　　name:ms-Exch-HAB-Root-Department-Link
　　oMSyntax: 127
　　oMObjectClass::KwwCh3McAIVK
　　objectCategory:CN=Attribute-Schema,DC=X
　　objectClass:attributeSchema
　　linkID: 1092
　　schemaIdGuid::f/ewOgOh9UeAbUpAzOY4qg==
　　searchFlags: 0
　　dn:CN=ms-Exch-HAB-Root-Department-BL,DC=X
　　changetype:ntdsSchemaAdd
　　adminDescription:ms-Exch-HAB-Root-Department-BL
　　adminDisplayName:ms-Exch-HAB-Root-Department-BL
　　attributeID: 1.2.840.113556.1.4.7000.102.50826
　　attributeSyntax: 2.5.5.1
　　isMemberOfPartialAttributeSet:FALSE
　　isSingleValued:FALSE
　　lDAPDisplayName:msExchHABRootDepartmentBL
　　mapiId: 35995
　　name:ms-Exch-HAB-Root-Department-BL
　　oMSyntax: 127
　　oMObjectClass::KwwCh3McAIVK
　　objectCategory:CN=Attribute-Schema,DC=X
　　objectClass:attributeSchema
　　linkID: 1093
　　schemaIdGuid::jIKVD70qh0CwJo98xedSpA==
　　searchFlags: 0
　　dn:CN=ms-Org-Group-Subtype-Name,DC=X
　　changetype:ntdsSchemaAdd
　　adminDescription:ms-Org-Group-Subtype-Name
　　adminDisplayName:ms-Org-Group-Subtype-Name
　　attributeID: 1.2.840.113556.1.6.47.2.3
　　attributeSyntax: 2.5.5.12
　　isMemberOfPartialAttributeSet:TRUE
　　isSingleValued:TRUE
　　lDAPDisplayName:msOrg-GroupSubtypeName
　　mapiId: 36063
　　name:ms-Org-Group-Subtype-Name
　　oMSyntax: 64
　　objectCategory:CN=Attribute-Schema,DC=X
　　objectClass:attributeSchema
　　rangeUpper: 128
　　schemaIdGuid::RFjt7cOzw0Gp5omEtSt/mA==
　　searchFlags: 17
　　dn:CN=ms-Org-Is-Organizational-Group,DC=X
　　changetype:ntdsSchemaAdd
　　adminDescription:ms-Org-Is-Organizational-Group
　　adminDisplayName:ms-Org-Is-Organizational-Group
　　attributeID: 1.2.840.113556.1.6.47.2.1
　　attributeSyntax: 2.5.5.8
　　isMemberOfPartialAttributeSet:TRUE
　　isSingleValued:TRUE
　　lDAPDisplayName:msOrg-IsOrganizational
　　mapiId: 36061
　　name:ms-Org-Is-Organizational-Group
　　oMSyntax: 1
　　objectCategory:CN=Attribute-Schema,DC=X
　　objectClass:attributeSchema
　　schemaIdGuid::C1a3SQdHoEqifOF6Cco/lw==
　　searchFlags: 16
　　dn:CN=ms-Org-Other-Display-Names,DC=X
　　changetype:ntdsSchemaAdd
　　adminDescription:ms-Org-Other-Display-Names
　　adminDisplayName:ms-Org-Other-Display-Names
　　attributeID: 1.2.840.113556.1.6.47.2.4
　　attributeSyntax: 2.5.5.12
　　isMemberOfPartialAttributeSet:TRUE
　　isSingleValued:FALSE
　　lDAPDisplayName:msOrg-OtherDisplayNames
　　mapiId: 36064
　　name:ms-Org-Other-Display-Names
　　oMSyntax: 64
　　objectCategory:CN=Attribute-Schema,DC=X
　　objectClass:attributeSchema
　　rangeUpper: 128
　　schemaIdGuid::JF+QjxOkWkOO0TU4XsF59w==
　　searchFlags: 17
　　dn:CN=ms-Org-Leaders,DC=X
　　changetype:ntdsSchemaAdd
　　adminDescription:ms-Org-Leaders
　　adminDisplayName:ms-Org-Leaders
　　attributeID: 1.2.840.113556.1.6.47.2.2
　　attributeSyntax: 2.5.5.1
　　isMemberOfPartialAttributeSet:TRUE
　　isSingleValued:FALSE
　　lDAPDisplayName:msOrg-Leaders
　　mapiId: 36062
　　name:ms-Org-Leaders
　　oMSyntax: 127
　　oMObjectClass::KwwCh3McAIVK
　　objectCategory:CN=Attribute-Schema,DC=X
　　objectClass:attributeSchema
　　linkID: 1208
　　schemaIdGuid::kGdb7lgzqEGT8hNM4h84Ew==
　　searchFlags: 16
　　dn:CN=ms-Org-Leaders-BL,DC=X
　　changetype:ntdsSchemaAdd
　　adminDescription:ms-Org-Leaders-BL
　　adminDisplayName:ms-Org-Leaders-BL
　　attributeID: 1.2.840.113556.1.6.47.2.5
　　attributeSyntax: 2.5.5.1
　　isMemberOfPartialAttributeSet:FALSE
　　isSingleValued:FALSE
　　lDAPDisplayName:msOrg-LeadersBL
　　mapiId: 36060
　　name:ms-Org-Leaders-BL
　　oMSyntax: 127
　　oMObjectClass::KwwCh3McAIVK
　　objectCategory:CN=Attribute-Schema,DC=X
　　objectClass:attributeSchema
　　linkID: 1209
　　schemaIdGuid::7Y6lr5imfkGfVvrVQlLF9A==
　　searchFlags: 0
　　dn:
　　changetype:ntdsSchemaModify
　　replace:schemaUpdateNow
　　schemaUpdateNow: 1
　　-
　　dn:CN=Organizational-Person,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msDS-HABSeniorityIndex
　　-
　　dn:CN=Organizational-Person,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msDS-PhoneticDisplayName
　　-
　　dn:CN=ms-Exch-Organization-Container,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msExchHABRootDepartmentLink
　　-
　　dn:CN=Group,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:location
　　-
　　dn:CN=Group,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:thumbnailPhoto
　　-
　　dn:CN=Group,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msDS-HABSeniorityIndex
　　-
　　dn:CN=Group,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msDS-PhoneticDisplayName
　　-
　　dn:CN=Group,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msOrg-GroupSubtypeName
　　-
　　dn:CN=Group,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msOrg-IsOrganizational
　　-
　　dn:CN=Group,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msOrg-Leaders
　　-
　　dn:CN=Group,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msOrg-OtherDisplayNames
　　-
　　dn:CN=Mail-Recipient,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msDS-HABSeniorityIndex
　　-
　　dn:CN=Mail-Recipient,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msDS-PhoneticDisplayName
　　-
　　dn:CN=Top,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msOrg-LeadersBL
　　-
　　dn:CN=Top,DC=X
　　changetype:ntdsSchemaModify
　　add:mayContain
　　mayContain:msExchHABRootDepartmentBL
　　-
　　dn:
　　changetype:ntdsSchemaModify
　　replace:schemaUpdateNow
　　schemaUpdateNow: 1
　　-
　　如果当前的域控制器是windows 2008或windows 2008 R2请直接运行
　　LDIFDE -i -f schema_file.txt -c DC=X #SchemaNamingContext
　　如果当前的域控是早于windows 2008之前的，请运行
　　LDIFDE -f [domain_data.txt] -s [server_name] -p BASE
　　打开在步骤 4 中创建的 domain_data.txt 文件，并查找名为“schema”的字符串。从该部分中复制下列以“CN=schema,”开头的文本，并保存该文本。此文本包含了 RootDSE      条目并用于导入步骤 6 中的 HAB 架构扩展。例如，该文本可能类似于下列字符串（在该字符串中，Contoso 用作占位符）：
　　CN=Schema,CN=Configuration,DC=Contoso-dom,DC=Contoso,DC=com
　　LDIFDE -i -f schema_file.txt -c DC=X <RootDSE_entry>
　　LDIFDE -i -f schema_file.txt -c DC=X #SchemaNamingContext
　　2. 在AD建立需要在通讯簿里的组织单位

　　3. 在Exchange 2010 EMC建立需要在通讯薄显示出来的通用安全组，首先建立的根组
　　收件人配置-----通讯组----新建通讯组

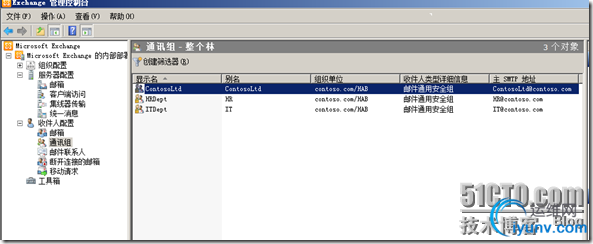

　　按上面的方法，建立所有的通讯组，建立完成后如下所示

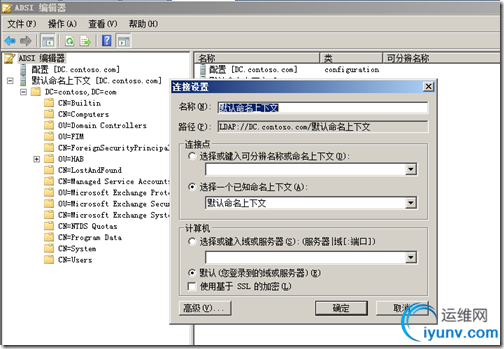

　　4. 在DC上打开ADSIEDIT.MSC,在ADSI编辑器----连接到-----默认命名上下文

　　打开OU=HAB,CN=ContosoLtd,右键“属性”，复制distinguishedName的值
　　CN=ContosoLtd,OU=HAB,DC=contoso,DC=com

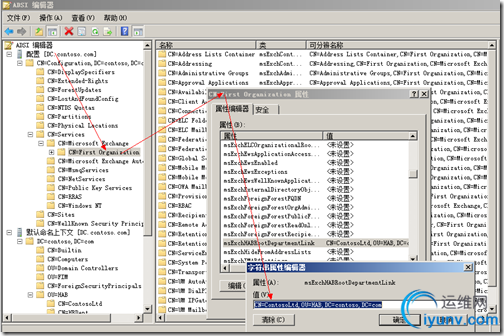

　　5. 启用分层通讯薄，打开ADSI编辑器----配置，定位到CN=Services,CN=Microsoft Exchange,CN=CN=First Organization(exchange组织名）右键。点属性
　　找到msExchHABRootDepartmentLink，将刚才复制的值粘贴到这里，并按确定。

　　6. 设置组为通讯组。打开ADSI编辑器----默认命名上下文

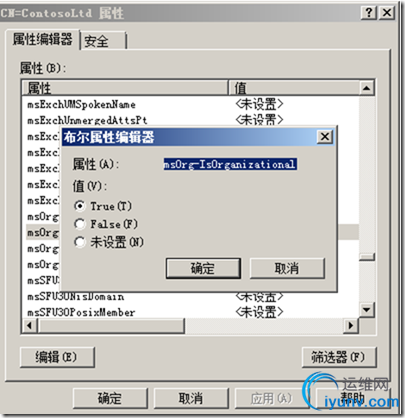

　　OU=HAB,CN=ContosoLtd,选择右键属性，将msOrg-IsOrganizational设置为TRUE

　　同样将其它的通讯组的msOrg-IsOrganizational设置为TRUE
　　6. 设置组和组成员的排序顺序，打开ADSI编辑器----默认命名上下文

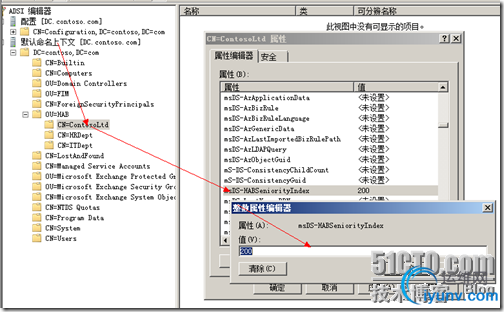

　　OU=HAB,CN=ContosoLtd,选择右键属性，将msDS-HABSeniorityIndex设置值，值越大，在通讯薄的位置越靠前。

　　同样将其它通讯组msDS-HABSeniorityIndex设置值，如果值相同会以显示名称的字母排序。
　　右键CN=User(组成员)属性，同样设置msDS-HABSeniorityIndex。

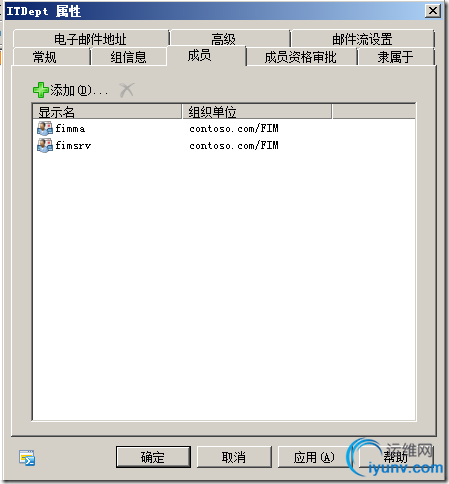

　　7.将组和组成员添加到相应的组里，在此例，ContosoLtd为根组，将HR和IT添加到ContosoLtd组，将用户添加到相应的组里

　　8. 更新通讯薄
　　在EMS执行
　　Get-OfflineAddressBook | Update-OfflineAddressBook
　　或在EMC---组织配置 ---邮箱---脱机通讯薄，右键“更新”

　　到此为此，重启outlook2010客户端，正常情况下打开outlook 2010的通讯薄，可以看到通讯薄的组织选项，并可以看到分层的通讯薄。

　　如果在outlook 2010客户端没有显示出“组织”选项，则打开ADSI编辑器检查
　　ADSI编辑器-----架构 -----CN=Schema,CN=Configuration,DC=contoso,DC=com------CN=ms-Exch-HAB-Root-Department-Link右键
　　检查isMemberOfPartialAttributeSet的值是否为TRUE,如果是False修改为TRUE并重启Exchange服务器。
