Exchange2007-Exchange2010升级-04 部署第二台Exchange2010 CAS、HUB的部署和高可用的实现

nosilence

　　由于，最近公司事情比较多，再加上一直没有头绪所以没有更新我的博文；今天终于平静下来写这篇博文，前一篇我们介绍了我们第一个 CAS和HUB角色整合的服务器的部署 这里我们想实现负载均衡我们就需要部署第二台CAS和HUB角色的服务器 通过NLB来实现网络访问的负载均衡和Exchange2010邮箱的高可用

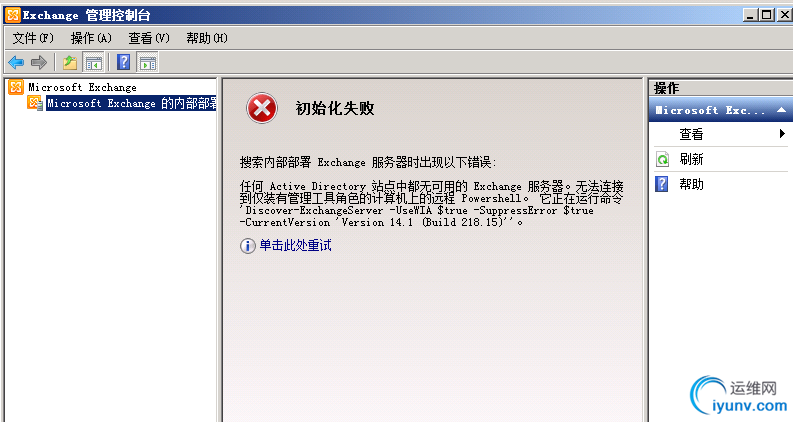

　　我们部署第二台CAS和HUB服务器和第一台一样 在这里我们就不截图和说明了（在这里插拔一下刚自己犯了个错误 在登陆第一台CAS、HUB服务器的时候 没有登陆到域内 而是用管理员登陆到了本机则报了一下错误 如截图：  大家以后注意些了，不要像我一样犯这么低级的问题；查看服务正常启动了 出现此问题还有可能是由于 我们在升级到Exchange2010 的时候 没有做AD域扩展 而导致权限不足而导致的，当然与截图 不一致  后面如果我们遇到此类问题 我们会一一为大家道来 ）

　　两台CAS和HUB 服务器安装好之后我们 就开始配置我们的阵列了

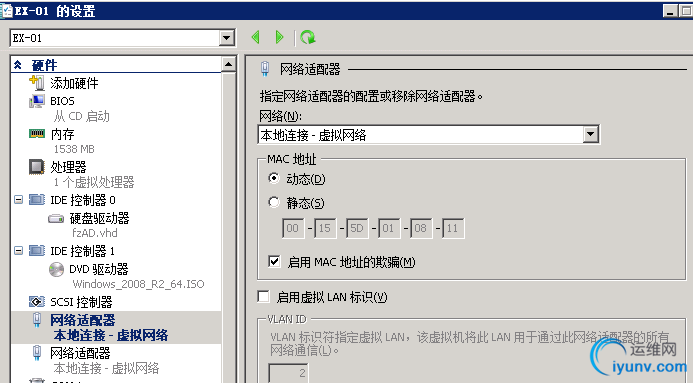

　　在这里提示一下 如果大家要用Hyper-v做实验的话 在做NLB的时候 我们需要启用一下网卡的MAC地址欺骗，否则就无法来做进一步实验，NLB在做聚合的时候会找不找网络地址。
　　如下图：我们需要在启用MAC地址欺骗上打勾

　　使用NLB技术我们需要在两台服务器上分别安装NLB服务；另外NLB需要在主机之间互通信号，一般使用使用两块网卡。一块网卡用于心跳信号，一块网卡用于业务通讯。如果条件限制只有一块网卡也可以，即用于业务通讯又用于心跳。在此我们使用一块。如果只有一块，则在设置NLB时只支持多播，如果两块网卡则可以支持单播。
　　我们登录我们第一台服务器 打开服务器管理器---功能---添加功能----网络负载平衡  如下图

　　在这里我是两个服务器同时做的；大家用Hyper-v的话也可以

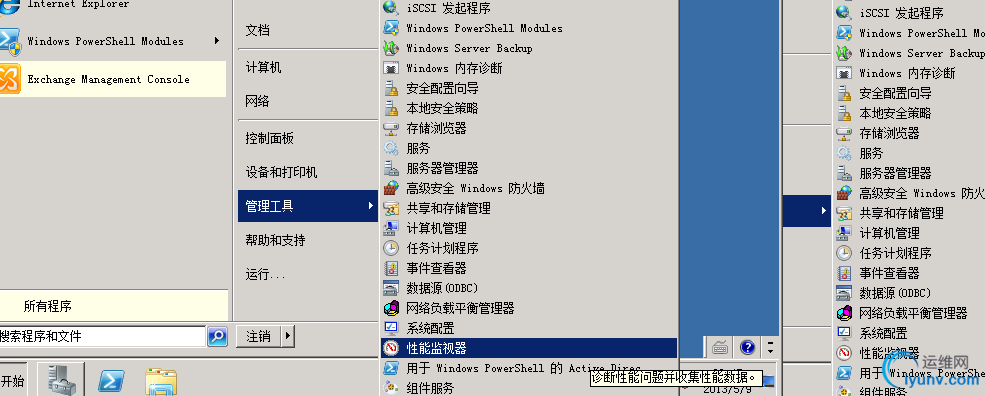

　　如下图我们安装完之后 在管理工具里会有网络负载均衡管理器
　　我们现在在CAS、HUB 第一台服务器上 计算机名为cas 我们打开网络均衡管理器 新建群集 如下图

　　我们在下图中输入我们第一台服务器的名字 cas

　　我们选中网卡，因为我们这里就有一块网卡所以就显示出一个网卡的 如果有两块网卡我们就会出现两块网卡 如下图

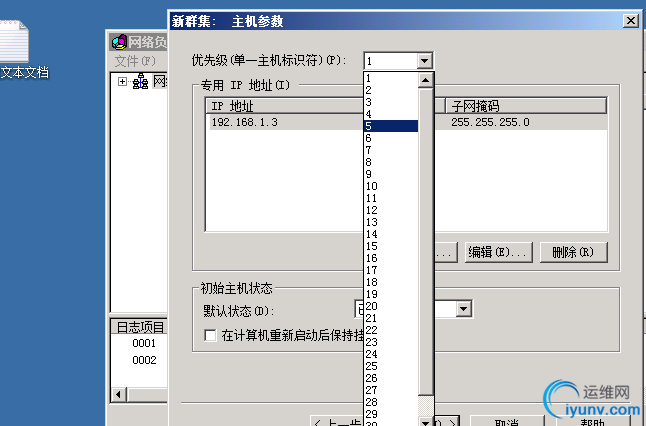

　　我们点击下一步 会出现下图 我们选择网络的优先级

　　在这里我们选择为1 我们下一步 我们设置集群的IP 如下图

　　我们点击确定 下一步 如下图 我们需要设置 我们的外网访问的域名  并选择群集的操作模式 我们选择为多播

　　我们在这里完成之后就回到了 NLB的住界面  我们再把ＣＡＳ　ＨＵＢ　第二台服务器 添加到群集里
　　我们在这里还在ｃａｓ这台服务器上操作　　步骤基本一样　　也就在那选择　网络优先级的时候我们选择２
　　具体步骤如下
　　１　新添加主机到群集　

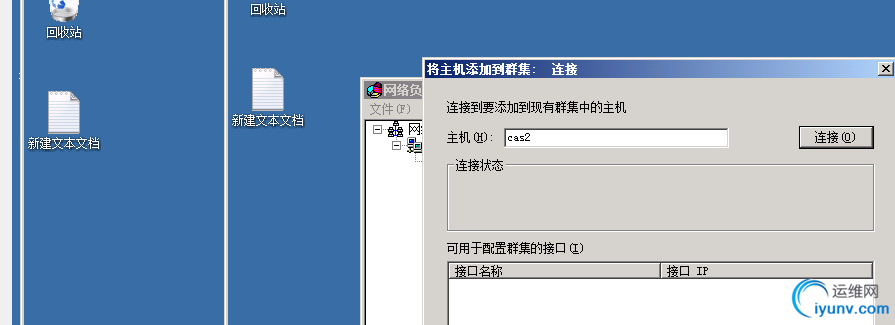

　　选择连接

　　下一步优先级选择２

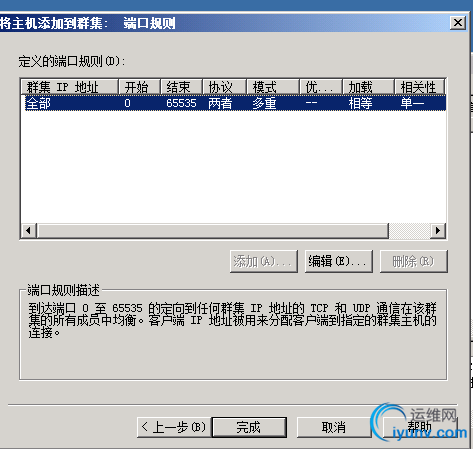

　　下一步　我们完成　如下图

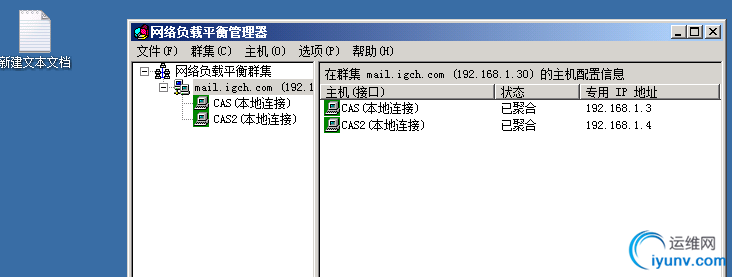

　　我们回到主界面　我们看到两台主机都已聚合　说明ＮＬＢ配置成功　如下图：

　　下面我们就开始创建ＣＡＳ的阵列了
　　我们还是在ｃａｓ上打开Exchange Management Shell，运行如下命令：
　　New-clientaccessarray -fq mail.igch.com -name CASasd.igch.com –site  Default-First-Site-Name  其中mail.igch.com 是CAS的完全合格域名，CASasd.igch.com  是阵列的名字  　Default-First-Site-Name是站点的名字　如下图所示

　　我们的ＣＡＳ创建就结束了　我们可以通过命令查看我们已经部署的ＣＡＳ阵列　命令：Get-Clientaccessarray　如下图：　这是我们刚创建的阵列　　

　　我们也可以通过命令删除阵列　Remove-ClientAccessArray –Identity Mail.uec.com　
　　在这里我就不出图了
　　我们创建完阵列之后　我们千万别忘了更新ＤＮＳ了　把mail.igch.com 的A记录对应到192.168.1.30 这个NLB群集IP上 如下图

　　好了　今天我们的博文就到这里了　我也该赶紧的赶地铁去了，亦庄的地铁可不好赶啊！！！
