[转]Hyper-V 虛擬化技術(Hyper-V 2.0)

lomg

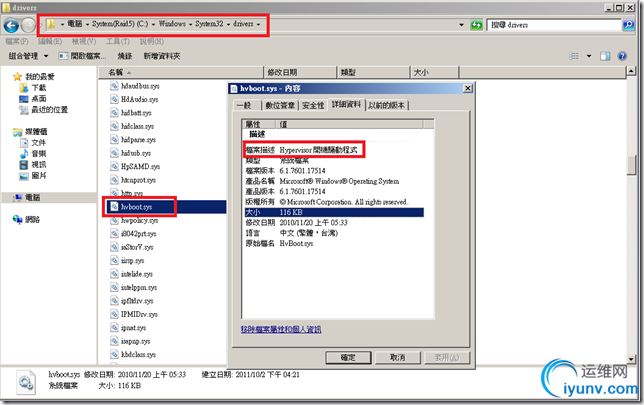

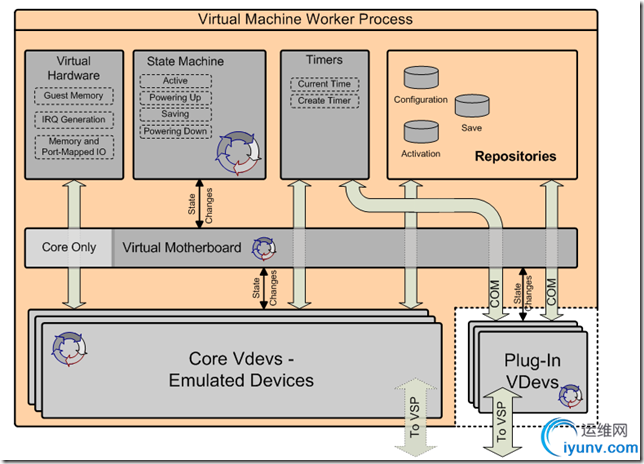

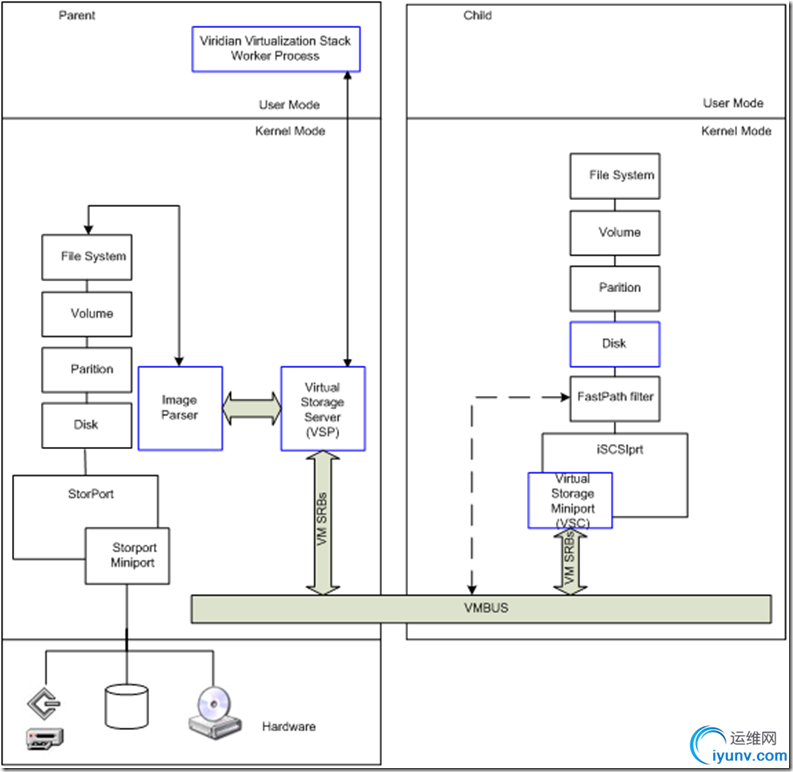

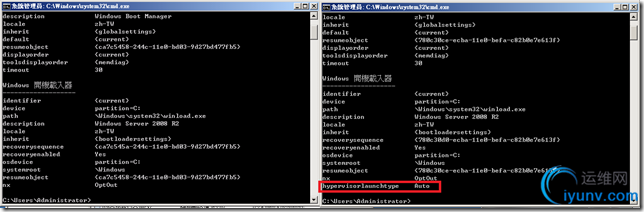

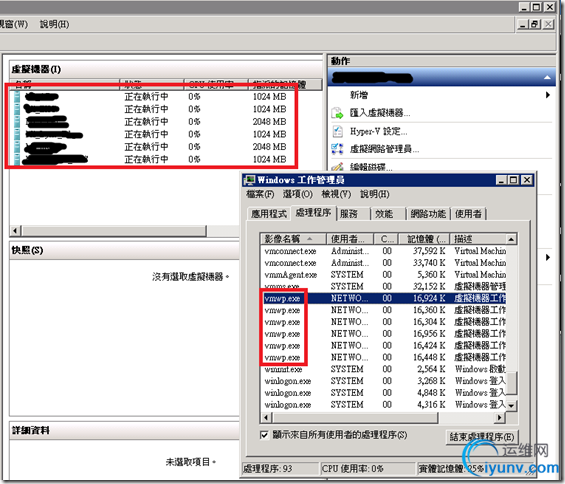

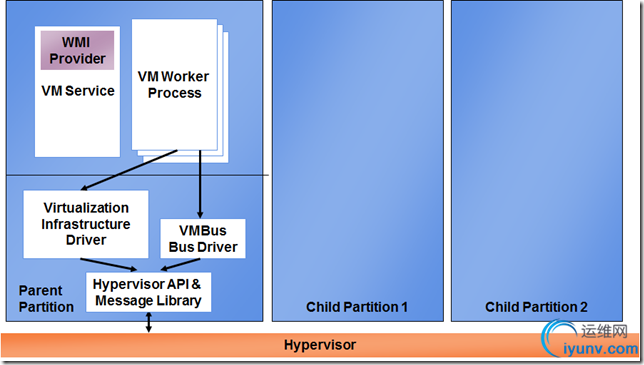

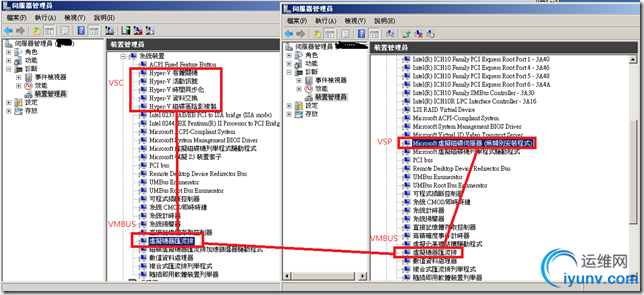

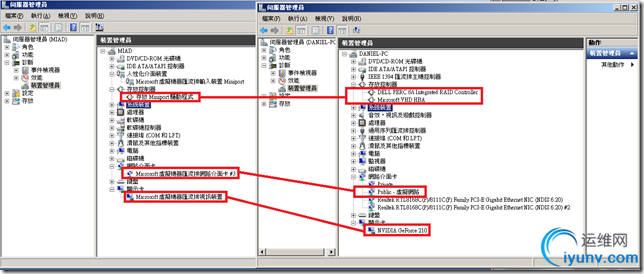

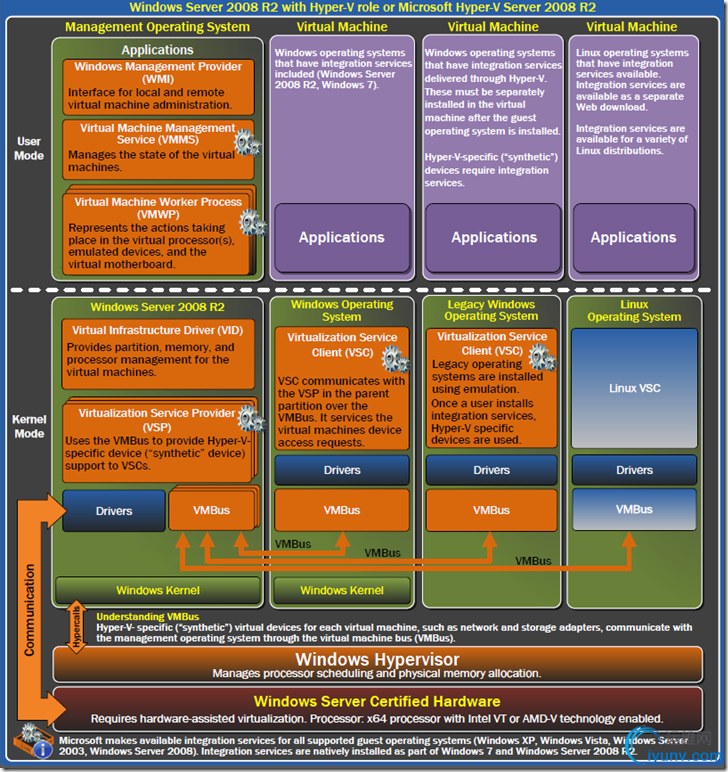

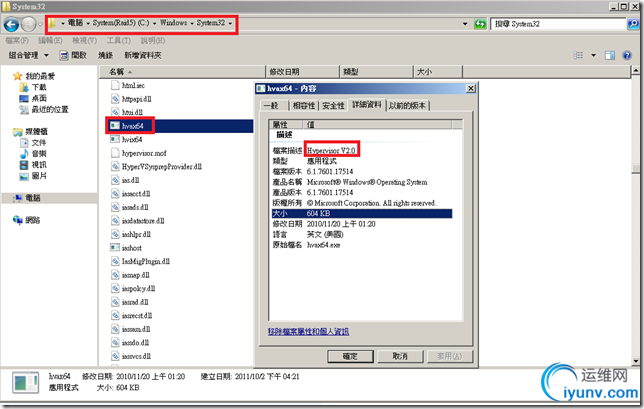

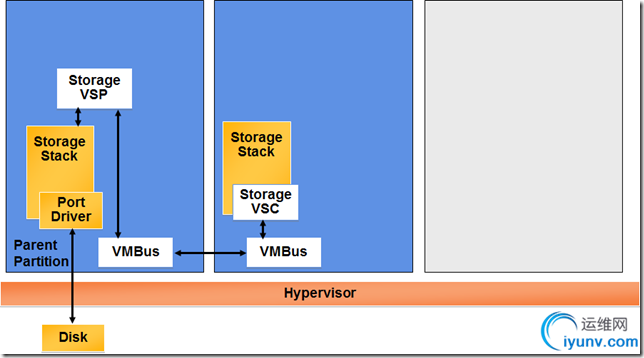

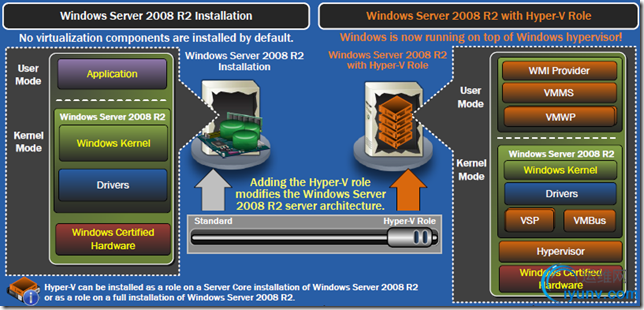

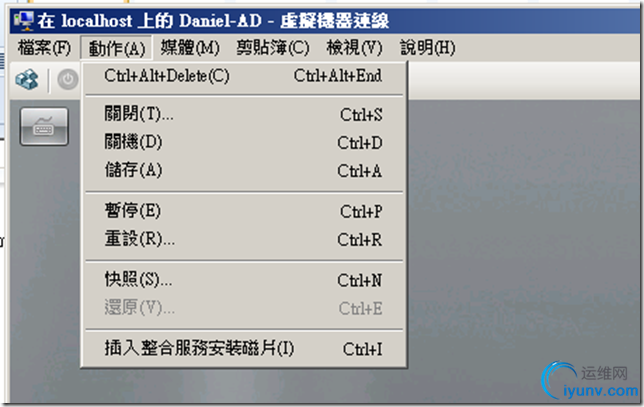

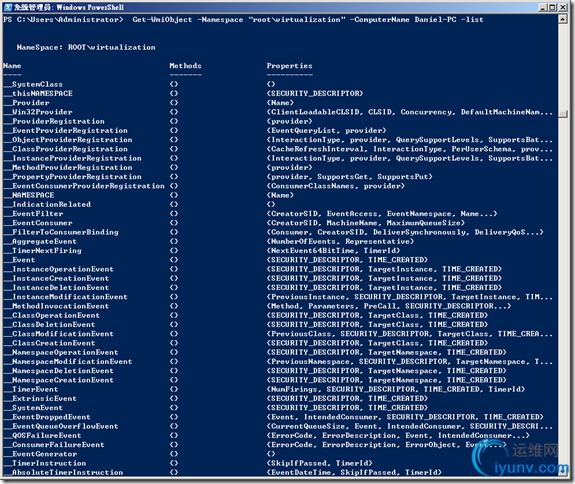

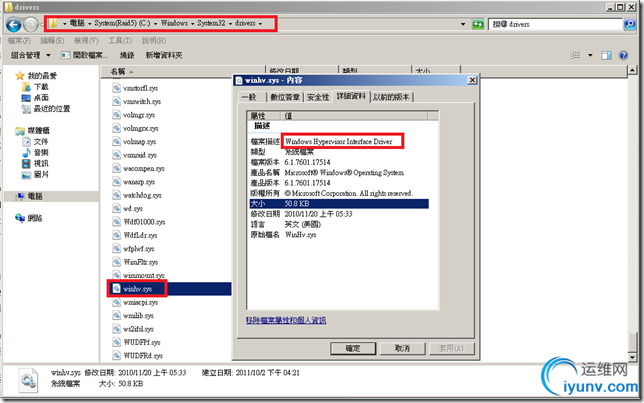

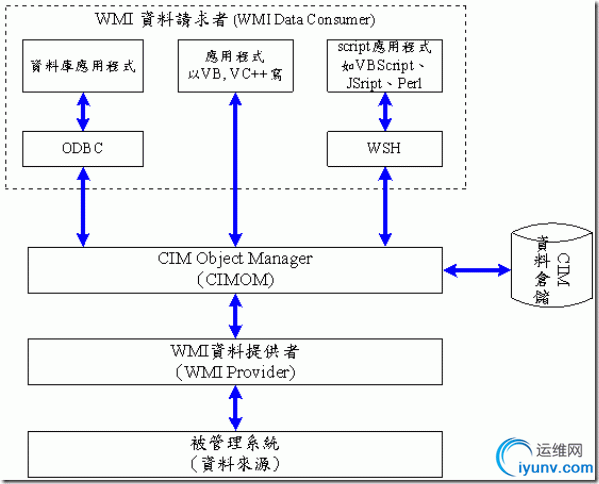

　　====================================================== 　　在談這東西之前，就一定要先聊聊，Hypervisor這東西 　　不論是VMWare vSphere，或是Hyper-V，都一定會有這東西 　　這是Guest OS存取Hardware必定經過的一層，另一個名稱叫做Virtual Machine Monitor 　　首先，先來看看有啟用Hyper-V跟沒有啟用Hyper-V的開機差異 　　(左圖是未啟用Hyper-V、右圖是啟用Hyper-V) 　　當Hypervisor被啟用之後，將會使用%Systemroot%\System32\Drivers底下的hvboot.sys先載入Hypervisor 　　接著在透過實際的CPU來決定使用哪一種VT技術，%Systemroot%\System32底下的hvax64.exe或者hvix64.exe 　　hvax64.exe是AMD-V，hvix.64.exe是Intel-VT 　　 　　啟用了Hyper-V之後，將會使用Hypervisor去存取Hardware的CPU與Memory 　　接著，才會取啟動Host Server(在Hyper-V中稱為Parent Partition)，又稱為父分割區 　　在啟用Hyper-V之後，Host將會處於下圖VM1中的位置，後續所建立的Guest OS，將會在VM2與VM3的位置 　　又稱為Child Partition，子分割區 　　 　　從上圖可以看到，Child Partition都會需要安裝Driver才能存取像是Ethemet、Hard Drive、Time Sync…等等的一些裝置 　　 　　然而會有很多VMWare ESX的使用者會說，在VMWare ESX裡的Guest OS就不需要安裝就能夠使用了 　　這是因為這兩者的Hypervisor的結構本身並不相同，VMWare ESX使用的是感知型的Hypervisor Drivers 　　所以會需要硬體支援(硬體廠商配合VMWare開發)，但是Hyper-V則是Host有支援即可(有驅動就可以) 　　(下圖為VMWare ESX的Hypervisor) 　　雖然VMWare可以在未安裝VM Tools的情況下運作，但是還是安裝後才能得到更多進階的功能 　　因為此篇主要是講解Hyper-V，在此就不對VMWare的部份有過多的說明囉~ 　　下面這張圖，將說明啟用前跟啟用後的差異 　　下圖，則是Parent跟Child之間的關係，在VMBus可溝通的情況下，將會使用Hypercall對Hypervisor進行I/O 　　Virtual Machine Worker Process(VMWP)就相當於是Guest OS的主機板 　　VMWP會使用VMBUS、VID去使用Hypervisor API去對Hypervisor存取，取得Guest OS該使用的資源 　　Virtualization infrastructure Driver其實就是%Systemroot%\System32\Drivers底下的winhv.sys 　　當Guest OS在存取VHD時，則會透過VSC，經過VMBUS連接父分割區的VMBUS，由父分割區的VSP進行DISK I/O 　　 　　這是比較詳細的I/O運作邏輯 　　這是Driver透過VMBUS的對應 　　 　　在此引用這個網站的圖片，來做一個簡單的圖解 　　微軟的MSDN中，有提供Hyper-V WMI Provider的文件可以參考 　　 　　在啟用Hyper-V後，會新增root\virtualization這個命名空間，我們可以透過PowerShell去查詢該命名空間底下所有的Object 　　指令是Get-Wmiobject –Namespace “root\virtualization” –Computer Hostname –list 　　下圖這個範例，示範了如何透過WMI去查詢Guest OS的狀態 　　Get-WmiObject -Class Msvm_ComputerSystem -Namespace "root\virtualization" -ComputerName Hostname 　　其中的EnabledState就是回傳的狀態值，2代表正常 　　 　　這邊看似沒甚麼了不起，GUI介面就可以得知的東西 　　呃…確實是如此，因為GUI介面就已經幫你寫好查詢的方法跟回傳，這裡只是大概講解Hyper-V Manager 　　是如何去取得Guest OS的狀態之類 　　 　　但是如果是GUI介面所沒有的呢:P 　　或者你要用Job的方式從Host去控制Guest OS，而不是透過Guest OS的Job去控制呢? 　　這裡的命令，其實都是透過WMI去控制的 　　接著來示範一個很奇特的範例，來驗證第一張圖，WMI的架構 　　我們先透過一個VBScript去使用Windows Script Host去呼叫CIMOM 　　然後，對Guest OS做鍵盤輸入的動作，首先先將下列VBScript存成PressKey.vbs 　　如對此VBScript不放心，您可以直接至Microsoft MSDN中複製 　　 view source print?

001	option explicit

002

003	dim objWMIService

004	dim fileSystem

005	const wmiSuccessful = 0

006

007

Main()

008

009	'-----------------------------------------------------------------

010	' Main routine

011	'-----------------------------------------------------------------

012	Sub Main()

013

014	dim computer, objArgs, vmName, computerSystem, keycode, keyboard

015

016	set fileSystem = Wscript.CreateObject("Scripting.FileSystemObject")

017

018	computer = "."

019	set objWMIService = GetObject("winmgmts:\" & computer & "\root\virtualization")

020

021	set objArgs = WScript.Arguments

022	if WScript.Arguments.Count = 2 then

023	vmName= objArgs.Unnamed.Item(0)

024	keycode = objArgs.Unnamed.Item(1)

025

else

026	WScript.Echo "usage: cscript PressKey.vbs vmName keycode"

027	WScript.Quit

028

end if

029

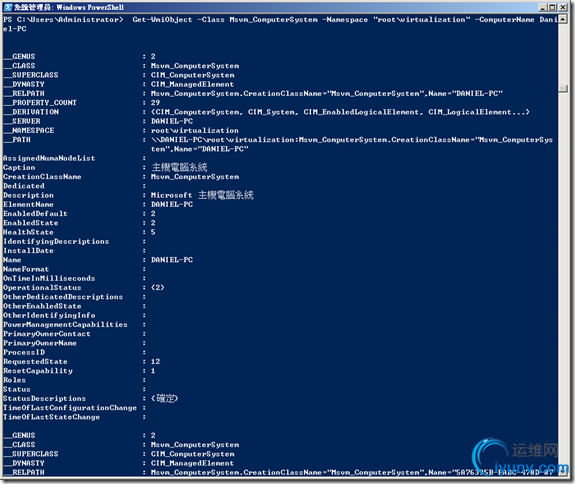

030	set computerSystem = GetComputerSystem(vmName)

031	set keyboard = GetComputerKeyboard(computerSystem)

032

033	if PressKey(keyboard, keycode) then

034

035	WriteLog "Done"

036	WScript.Quit(0)

037

else

038	WriteLog "PressKey failed"

039	WScript.Quit(1)

040

end if

041

042

End Sub

043

044	'-----------------------------------------------------------------

045	' Retrieve Msvm_VirtualComputerSystem from base on its ElementName

046

'

047	'-----------------------------------------------------------------

048	Function GetComputerSystem(vmElementName)

049

dim query

050	On Error Resume Next

051	query = Format1("select * from Msvm_ComputerSystem where ElementName = '{0}'", vmElementName)

052	set GetComputerSystem = objWMIService.ExecQuery(query).ItemIndex(0)

053	if (Err.Number 0) then

054	WriteLog Format1("Err.Number: {0}", Err.Number)

055	WriteLog Format1("Err.Description:{0}",Err.Description)

056	WScript.Quit(1)

057

end if

058	End Function

059

060

061	'-----------------------------------------------------------------

062	' Retrieve Msvm_Keyboard from given computer system

063

'

064	'-----------------------------------------------------------------

065	Function GetComputerKeyboard(computerSystem)

066

dim query

067	On Error Resume Next

068	query = Format1("ASSOCIATORS OF {{0}} WHERE resultClass = Msvm_Keyboard", computerSystem.Path_.Path)

069	set GetComputerKeyboard = objWMIService.ExecQuery(query).ItemIndex(0)

070	if (Err.Number 0) then

071	WriteLog Format1("Err.Number: {0}", Err.Number)

072	WriteLog Format1("Err.Description:{0}",Err.Description)

073	WScript.Quit(1)

074

end if

075	End Function

076

077	'-----------------------------------------------------------------

078	' Press the key with the given key code on the given keyboard

079	'-----------------------------------------------------------------

080	Function PressKey(keyboard, keyCode)

081	WriteLog Format2("PressKey({0}, {1})", keyboard.ElementName, keyCode)

082

083	dim objInParam, objOutParams

084

085	PressKey = false

086	set objInParam = keyboard.Methods_("PressKey").InParameters.SpawnInstance_()

087	objInParam.keyCode = keyCode

088

089	set objOutParams = keyboard.ExecMethod_("PressKey", objInParam)

090

091	if objOutParams.ReturnValue = wmiSuccessful then

092	WriteLog Format2("The key with code '{0}' is typed on {1}.", keyCode, keyboard.ElementName)

093	PressKey = true

094

end if

095

096	End Function

097

098	'-----------------------------------------------------------------

099	' Create the console log files.

100	'-----------------------------------------------------------------

101	Sub WriteLog(line)

102	dim fileStream

103	set fileStream = fileSystem.OpenTextFile(".\PressKey.log", 8, true)

104	WScript.Echo line

105	fileStream.WriteLine line

106	fileStream.Close

107

108

End Sub

109

110

111	'------------------------------------------------------------------------------

112	' The string formatting functions to avoid string concatenation.

113	'------------------------------------------------------------------------------

114	Function Format2(myString, arg0, arg1)

115	Format2 = Format1(myString, arg0)

116	Format2 = Replace(Format2, "{1}", arg1)

117	End Function

118

119	'------------------------------------------------------------------------------

120	' The string formatting functions to avoid string concatenation.

121	'------------------------------------------------------------------------------

122	Function Format1(myString, arg0)

123	Format1 = Replace(myString, "{0}", arg0)

124	End Function

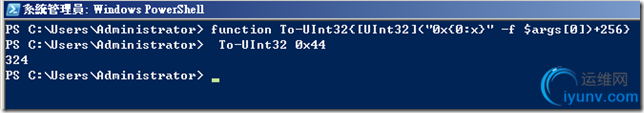

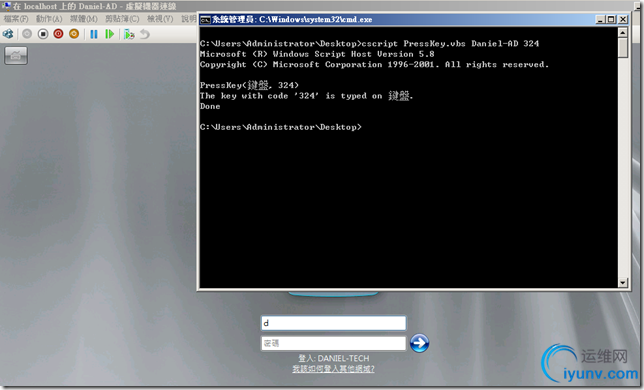

　　 　　接著我們會需要這張表去對應Virtial Key相對應的Uint32的值 　　 　　這張表的值是16進位，將其換算成十進位後，加上256，會可以輸入該值到Guest OS中 　　像範例中，我會Daniel-AD這部Guest OS輸入鍵盤324，d這個字母在表列中為0x44 　　也就是256+68=324，接著他就會在Guest OS中輸入d這個字母 　　 　　你也可以透過Powershell去轉換這個數值 　　PowerShell的語法function To-UInt32{[UInt32]("0x{0:x}" -f $args[0])+256} 　　這可以新增一個To UInt32的轉換方法 　　接著可以透過To-UInt32 0x44去取得相對應的值 SO娱乐城：真_人.足球.彩票齐全| 开户送10元.首存送58元.手机可投〤注任何游戏顶级信用〤提现即时到账SO.CC
