Lesson 10 -exchange 2010 High Availability

xiayu

1-DAG
　　DAG技术主要用于exchange 2010 mailbox角色高可用性
　　Exchange2010标准版只支持5个数据库, 企业版支持100个数据库
　　复制原理:
　　其实就是复制LOG,然后篡改数据库， DAG支持16个节点

1.1配置DAG注意的方面
　　1-在配置DAG的时候,需要有见证服务器(其实就是一个文件,自动会创建),可以是非 exchange mailbox角色
　　2-exchange mailbox必须要有2块网卡,
　　3-见证服务器的本地管理员组里必须包含’exchange trusted subsystem’组
　　4-故障转移群集不需要手工安装
　　5-配置DAG时不需要SAN,节约了成本,适用用中小企业

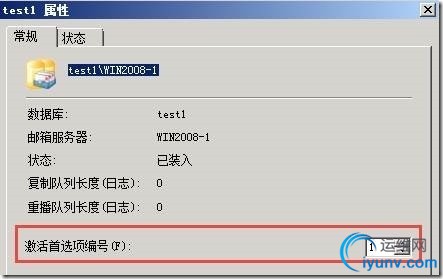

　　6-激活首选编号的用途：如果有多个数据库副本，我们可以用这个选项来确定优先激活哪个服务器（副本），值越小，优先级越高.

1.2-DAG配置步骤
　　所有的配置操作只需要在一台服务器上操作就可以了

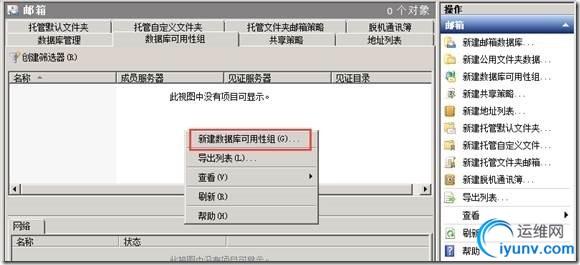

　　1-新建DAG，制定见证服务器

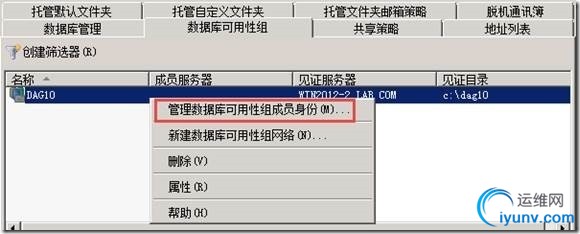

　　2-添加DAG组成员
　　Win2008-1 AND win2008-4

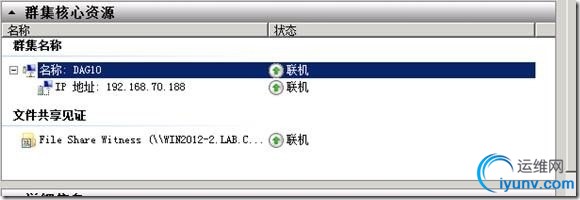

　　3-察看和配置群集

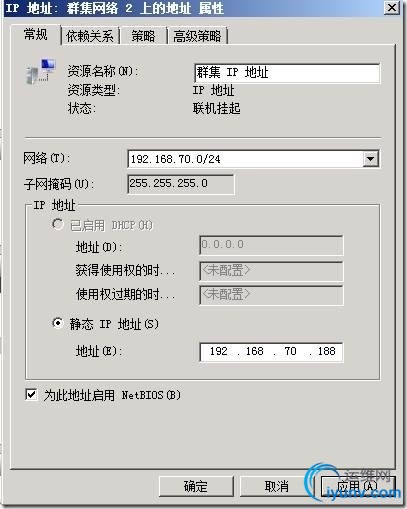

　　我们要配置下群集服务对外的地址，已使其联机服务

　　DNS 会自动更新

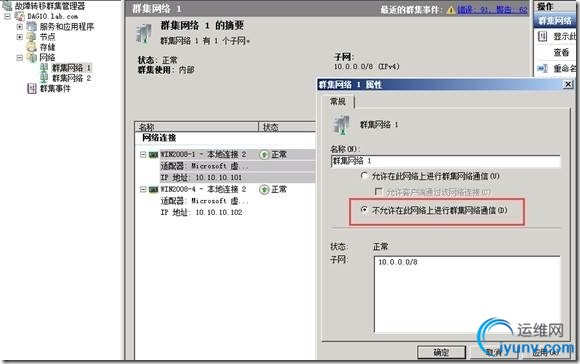

　　我们来优化下群集网络

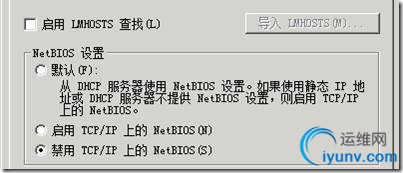

　　在心跳线上作如下设置，关闭掉DNS/Netbios

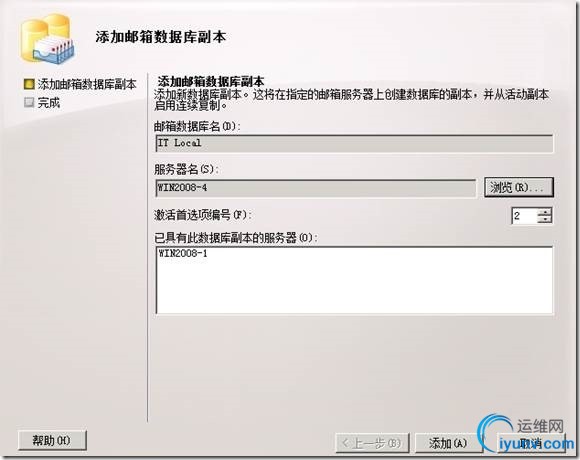

1.3添加邮箱副本

1.4调整数据库冗余
　　良好冗余 ：让win2008-4 为global IT 数据库提供服务，Win2008-1为local IT 数据库提供服务
　　现在的默认情况下，win2008-1为local it 和global it两个数据库同时服务

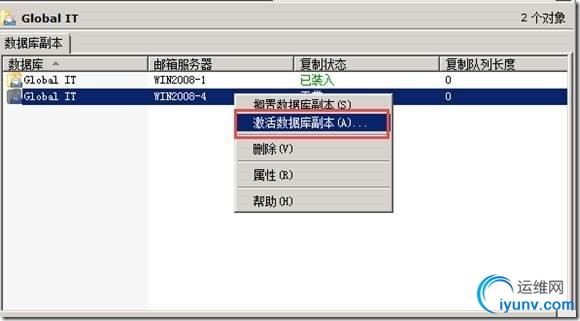

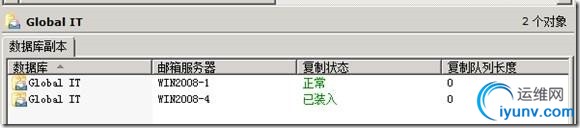

　　现在我做调整让win2008-4 为global IT 数据库提供服务

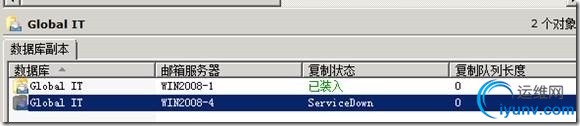

　　当关闭 win2008-4，数据库会自动转移 WIN2008-1

2-HUB HA
　　HUB HA是基于NLB的,所以你的两台HUB server必须装上NLB服务
　　HUB HA原理: 收邮件方向: 通过配置NLB(25 port) ,发邮件方向: 发送连接器中加入多个hub server

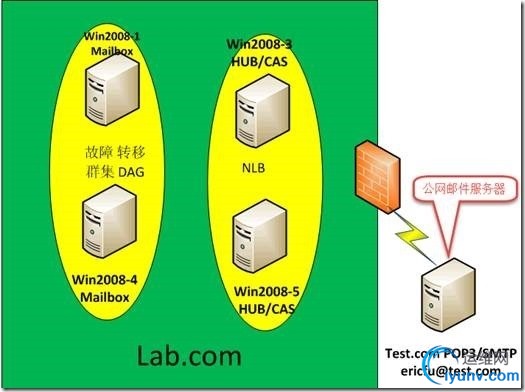

　　试验拓扑:

2.1建立NLB
　　先要在WIN2008-3和 win 2008-1 装NLB 服务
　　安装好后最大的变化是网卡多了一个NLB的服务
　　如果服务器有一块网卡配置为多播,如果是两块网卡可以配置为单播

　　制定群集操作模式: 多播,因为只有一块网卡

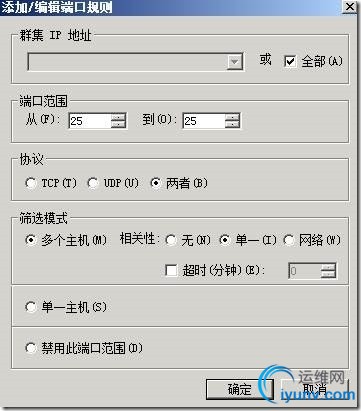

　　配置端口

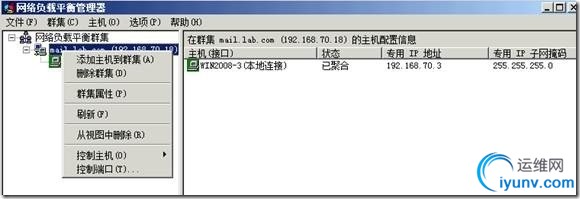

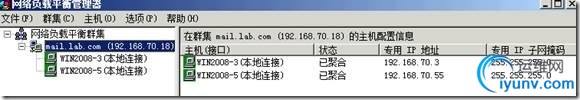

　　添加自己 192.168.70.55,最后到已聚合的状态

　　DNS mail.lab.com A 记录修改为

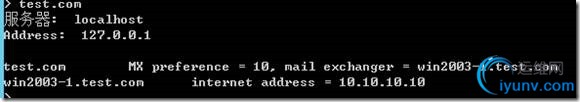

2.2 建立双方DNS解析

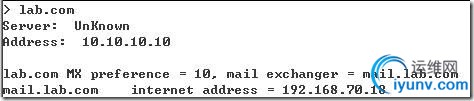

　　Lab.com与test.com相互邮件通信前提MX记录能相互解析

2.3 建立 外部（test.com）邮件系统
　　这里我们用win2003来搭建了pop3/smtp小型邮件系统 (过程就略了)
2.4创建内部（lab.com）邮件系统
　　开启smtp匿名设置

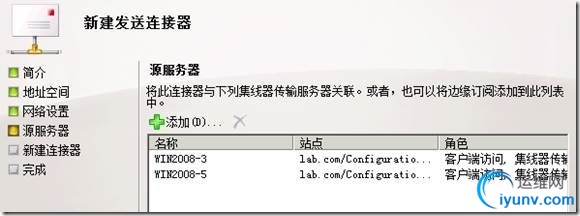

　　同时创建smtp连接器的时候一定要制定 2台hub server

2.5测试
　　Lab.com---->test.com,邮件头信息

　　现在我们把win2008-3服务器给关闭掉，看下NLB管理器，可以看到win2008-3不可达

　　再用alice@lab.com发送封测试邮件,看邮件头信息

　　从上面的信息可知HUB已作了负载均衡
3-CAS HA
　　CAS的高可用性是通过cas array来完成的
3.1CAS 证书服务
　　在配置 CAS Array之前我们需要配置下CAS证书服务

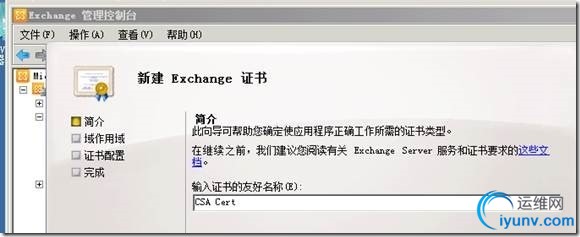

　　1-先在win2008-3 创建新证书，导出的是BASE 64编码的文档

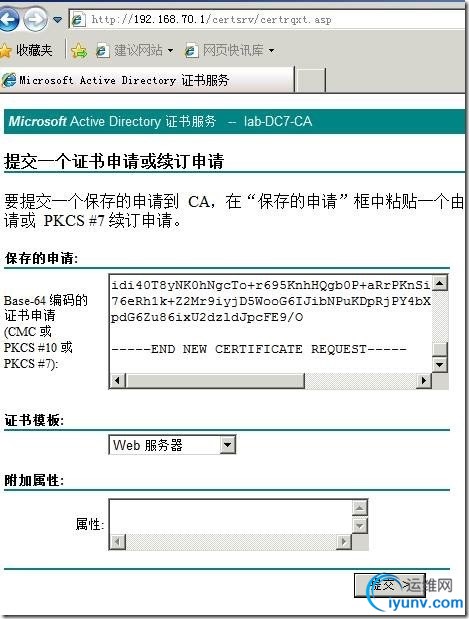

　　2-申请证书并且下载用于安全加密

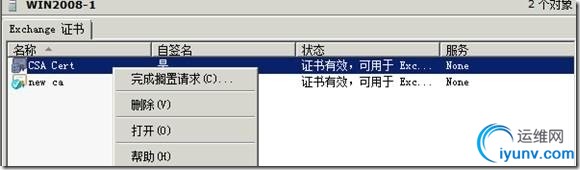

　　3-完成搁置请求

　　4-分配服务

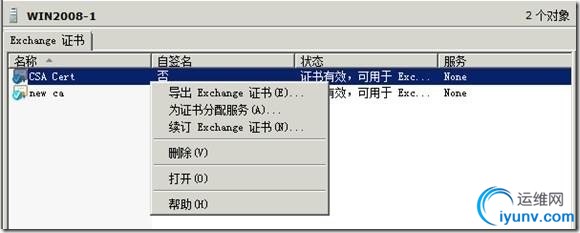

　　5-导出证书给win2008-5使用

　　最后删除无用的证书
　　这里证书服务讲的不是很详细，可以参考以前的章节
3.2 配置 CAS Array

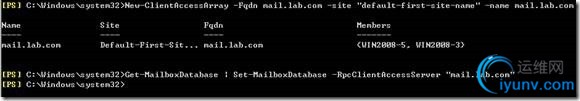

　　两条命令:
　　New-ClientAccessArray –Fqdn mail.lab.com –site “default-first-site-name” –name mail.lab.com
　　察看命令: Get-ClientAccessArray
　　Get-mailboxdatabase | set-mailboxdatabase –RPCClientAccessServer “mail.lab.com”

3.3测试

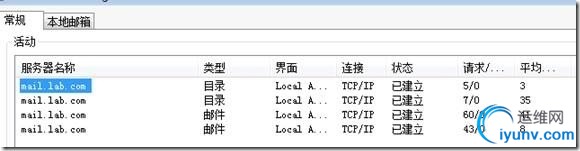

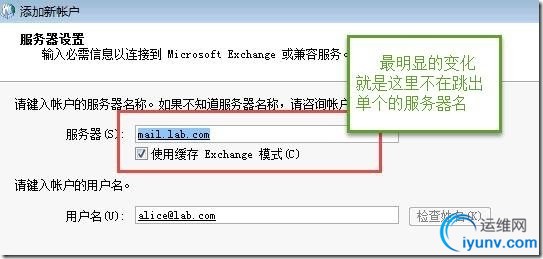

　　用alice帐户登入到win7的客户端

　　关闭一台CAS 服务器，alice邮箱依旧正常工作
