　　這是在Hyper-V 3.0版本中的一個新功能，這篇就是要講如何去設定Virtual Machine Replication與Live Migration Without Shared Storage
　　
　　Virtual Machine Replication設定：

　　至於Hyper-V 3.0多了多少功能，可以參考我之前的文章Windows Server 2012 Beta (Hyper-V 3.0新功能)
　　

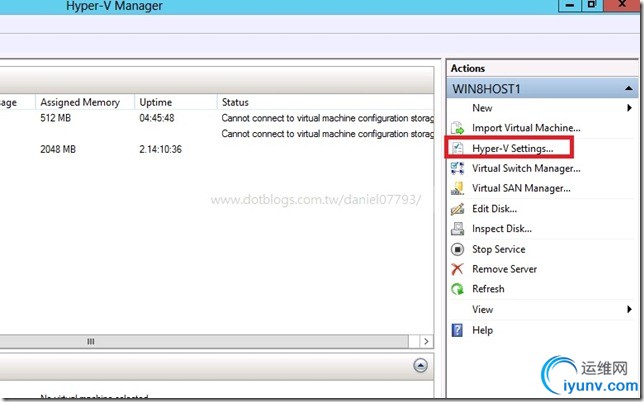

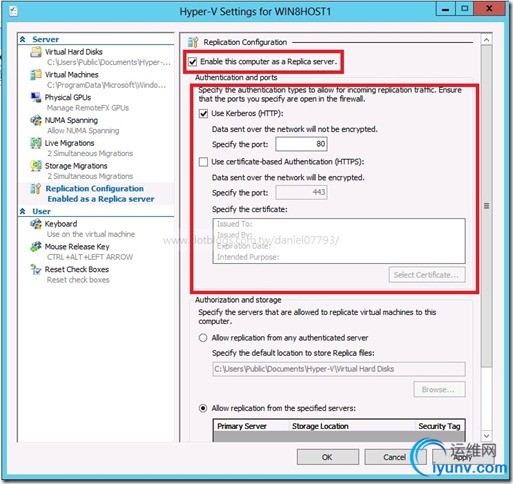

　　首先需要先啟用Virtual Machine Replication

　　
　　接著要選擇複寫時，使用的驗證，這裡的範例使用Kerberos，所以需要加入Domain

　　
　　接著這裡是指允許哪些Server的Virtual Machine允許複寫到這台Host上

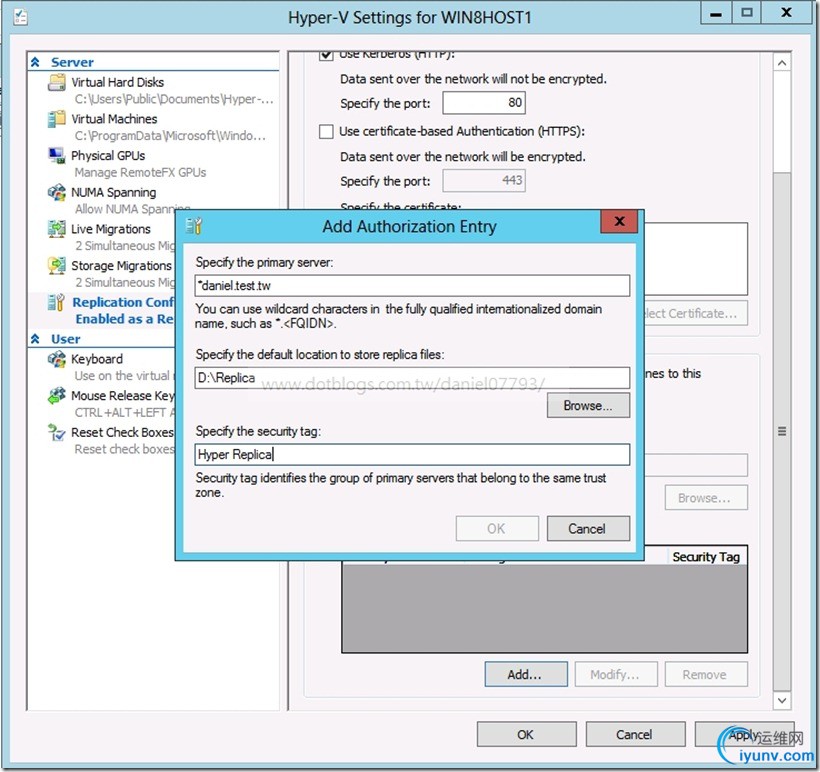

　　而複寫過來後，存放的位置應該是在哪裡(範例是允許*.daniel.test.tw的主機複寫過來，存放在D:\Replica)
　　最下面指security則指定一個tag，然後將要複寫的群組設定成同一個tag就可以了
　　接著就是設定另一部的複寫主機，都設定完成就算是啟用完了

　　接著需要再Active Directory裡，將需要複寫的Computer Object的Kerberos啟用信任，並指定主機
　　指定的Service則為CIFS、Hyper-V Replica Service
　　※圖中的Microsoft Virtual System Migration Server是用在無Storage時作Live Migration才會需要新增

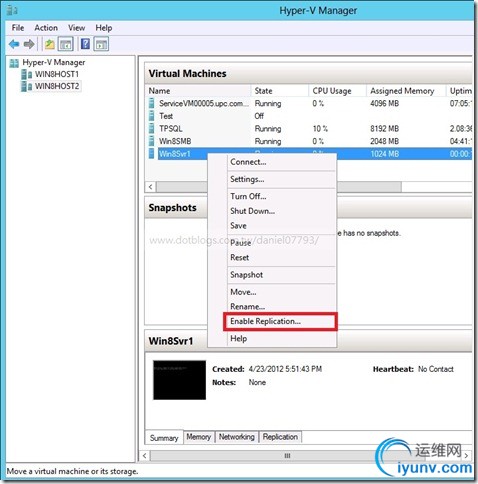

　　接著就可以啟用Virtual Machine Replication

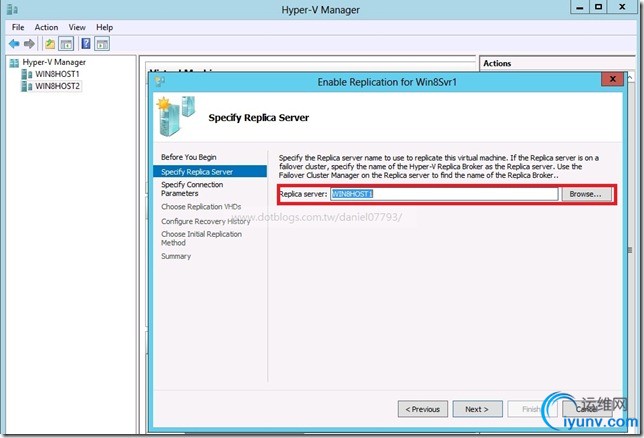

　　接著會到精靈畫面，會要你選擇要複寫到哪台Hyper-V
　　我這部VM本來是在Win8Host1，所以我的目的端是Win8Host2

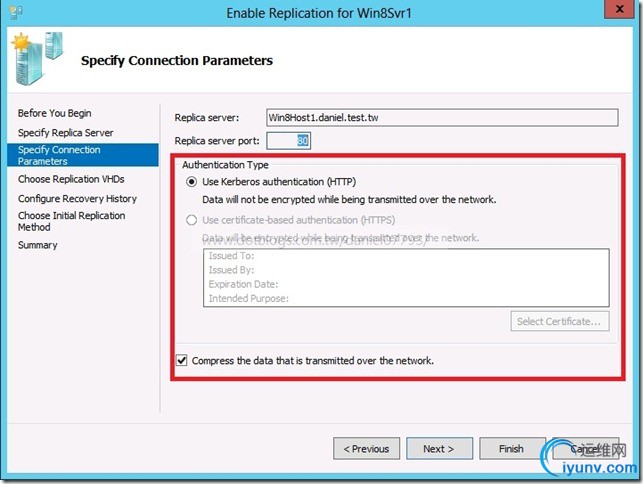

　　這裡就會跟Hyper-V Server的Setting啟用的一樣，有啟用的才可以使用，預設會啟用壓縮來傳輸

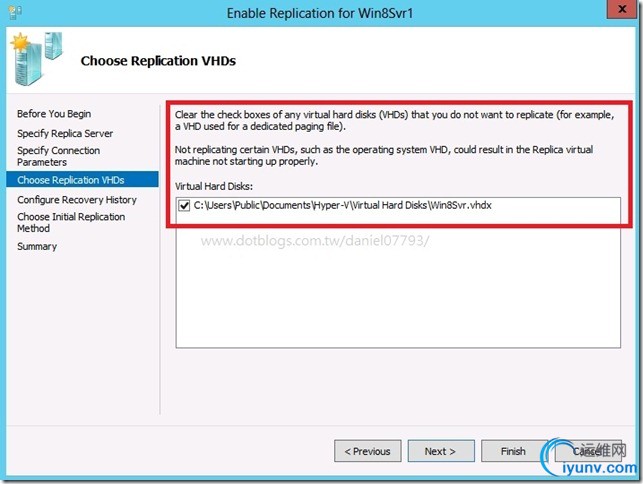

　　你可以決定哪些VHD是要複寫，哪些是不需要複寫

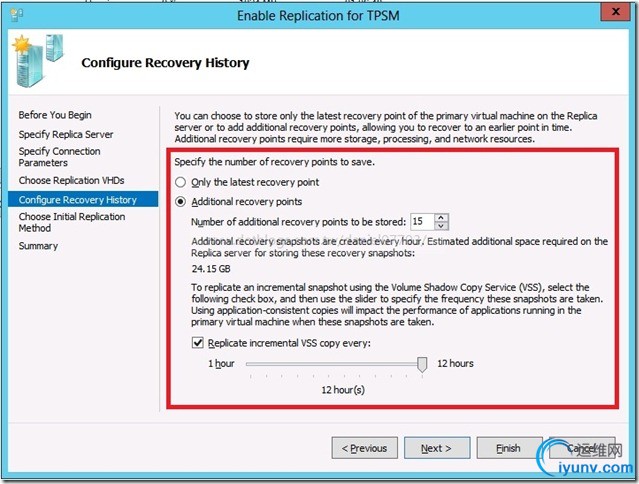

　　接著就是指定複原點的部份，因為這個機制其實是透過類似Snapshot的方式達成
　　它其實在目的端產生avhd檔，所以可以定義數個復原點
　　最大可以有15個還原點，時間則是1HR~12HR，微軟官方的圖片是有誤的
　　詳情請看Windows Server 2012 Beta (Hyper-V 3.0新功能)

　　

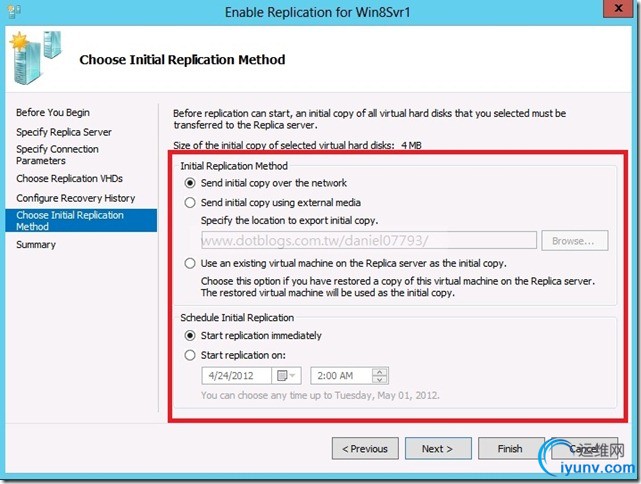

　　這邊則是指定你要用甚麼方式去做第一次複製到遠端Hyper-V，以及啟動的時間點

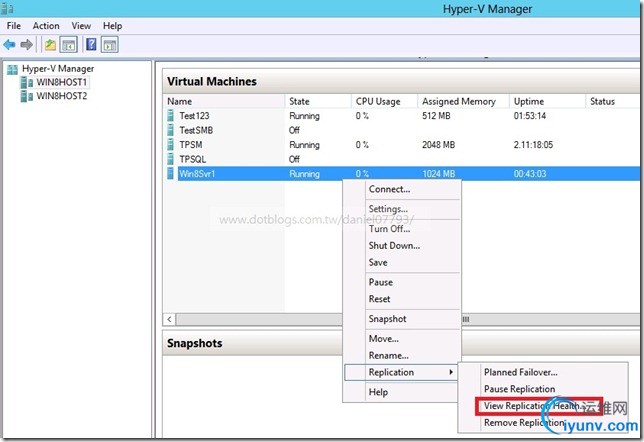

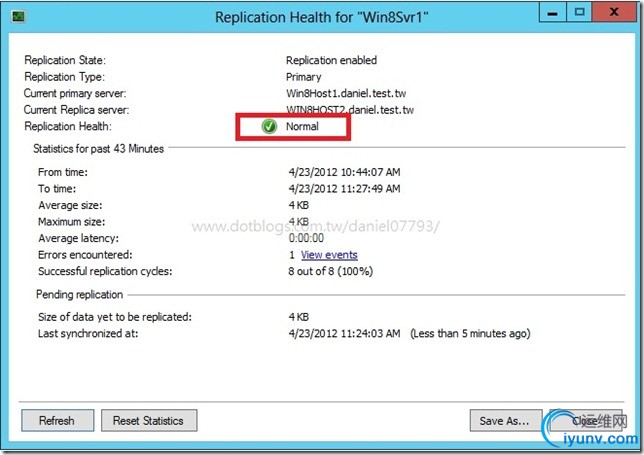

　　接著我們可以查看複寫的狀況

　　看到Normal就是成功了

　　如果，在機器還在Online的情況下作Failover的話，將會切換失敗喔

　　它會先作Check VM是不是處於關機狀態，要是它能夠做到Live Migration應該會把VMWare敲的滿頭包XD

　　

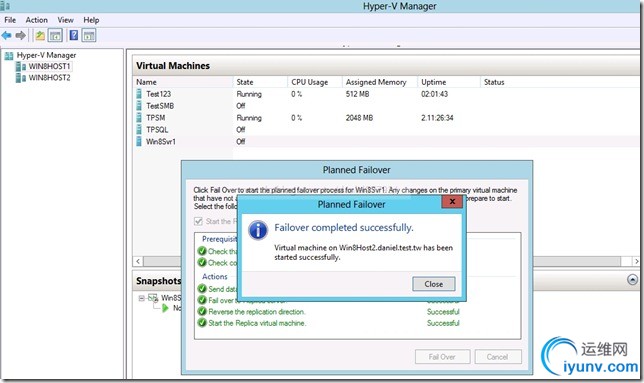

　　如果成功的話，就會像下圖這樣，會將資料未傳送完成的作傳送，然後切換到目的端(目的端會使用avhd檔)
　　接著會將複寫的方向轉變成目的端對原始端(原本是Win8Host1→Win8Host2，將會變成Win8Host1←Win8Host2)
　　然後啟動這個複寫的VM


　　

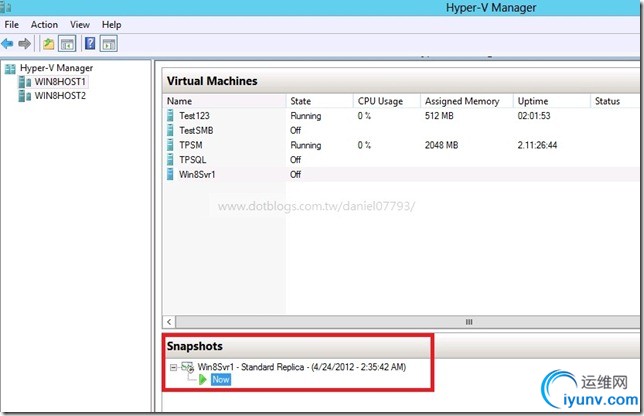

　　從目的端可以看到它使用的機制是Snapshot

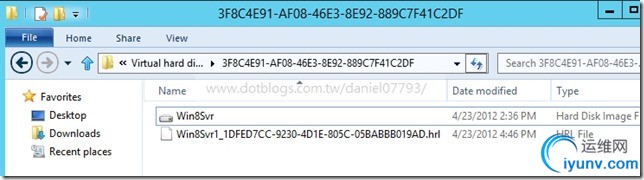

　　它會產生一個HRL的檔案來傳送到目的端的avhd

　　
　　這個技術可以用在Hyper-V使用SAN的Cluster(SMB不行)

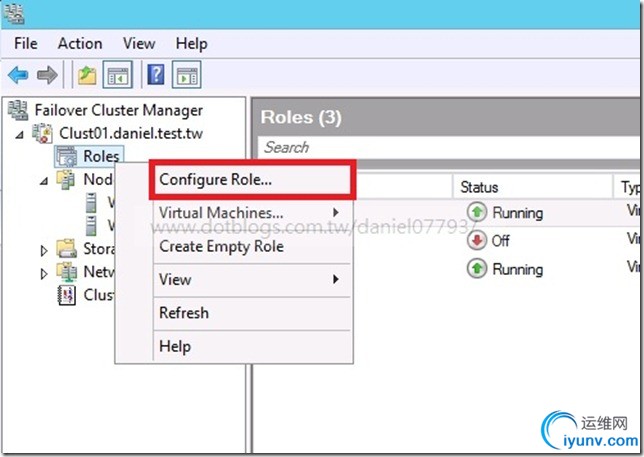

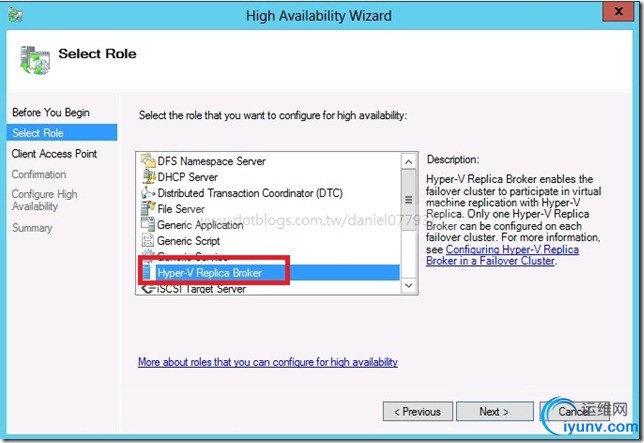

　　在Cluster中，會需要在Cluster中新增Hyper-V Replica Broker

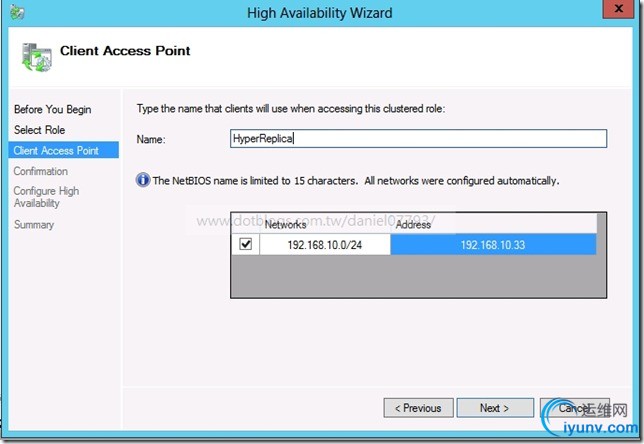

　　接著就是指定這個角色的IP Address跟Hostname

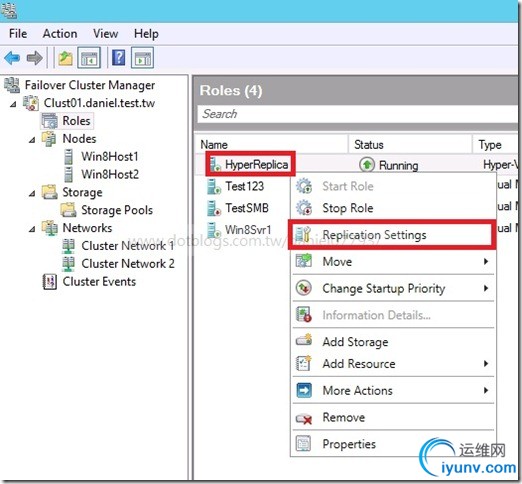

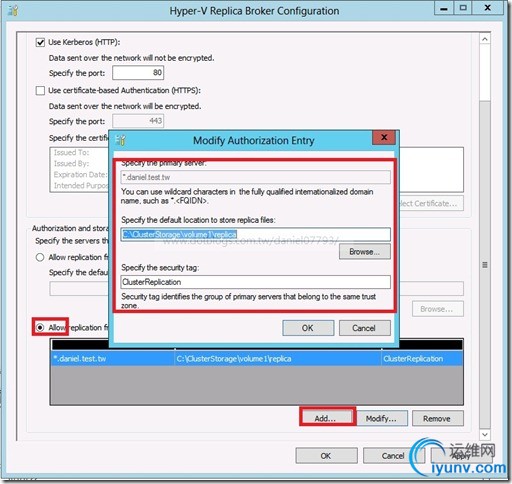

　　接著就像在Hyper-V Setting一樣，去設定Virtual Machine Replica

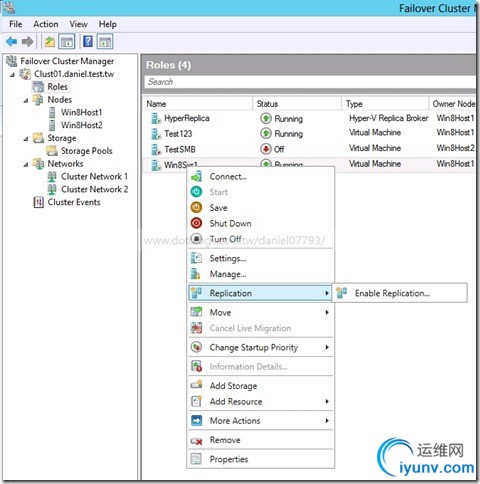

　　接著就可以Enable Replication了

　　像是我範例是Hostname是HyperReplica，如果我有一台standalone的Hyper-V Host(名稱叫Win8Host3)或者另一組Cluster的Hyper-V Replica Broker
　　如果是Cluster中，在複寫時需要指定的是Hyper-V Replica Broker，如果是standalone則是指定Hostname
　　
　　Live Migration Without Shared Storage設定：
　　因為在先前有先設定過Kerberos了，如果有不同的機器要做Live Migartion，請參考前面的Kerberos做設定

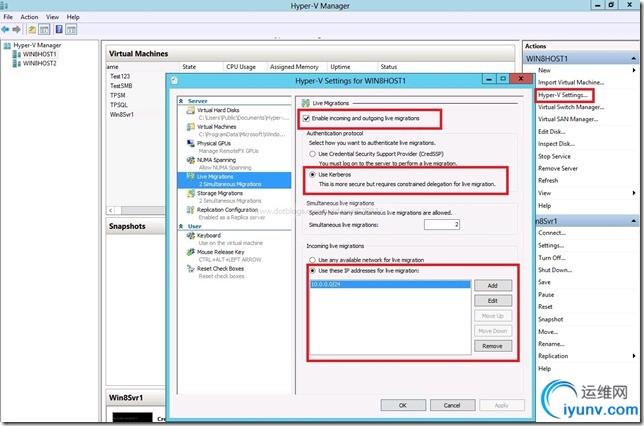

　　您可以在Hyper-V Setting去指定Live Migartion的網段(範例指定的是10.0.0.0/24這個subnet)

　　針對優先權的部份，也可以使用Hyper-V Powershell Module來做設定

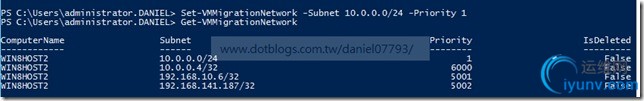

　　可以透過Get-VMMigrationNetwork來取得清單跟優先順序，Priority越小，優先順序越高

　　可以透過Set-VMMigrationNetwork –Subnet 10.0.0.0/24 –Priority 1來修改優先順序

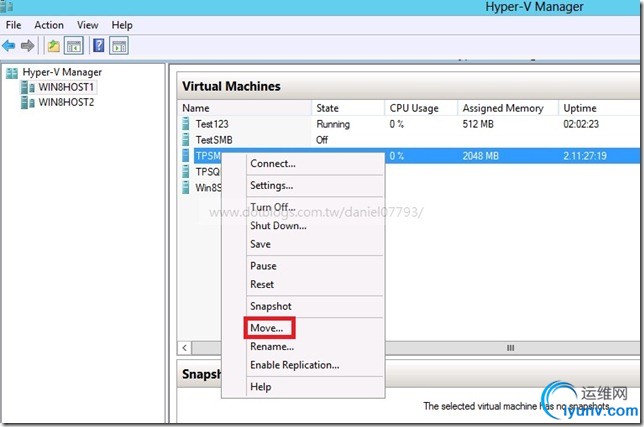

　　兩台都設定好之後，就可以測試Live Migration Without Shared Storage了

　　這裡有兩個選項，可以選擇移動單一Virtual Machine或者整個Storage裡的Virtual Machine(功能跟VMWare的VAAI相似)
　　因為設定大致上相同，所以這邊只解釋Live Migration Virtual Machine

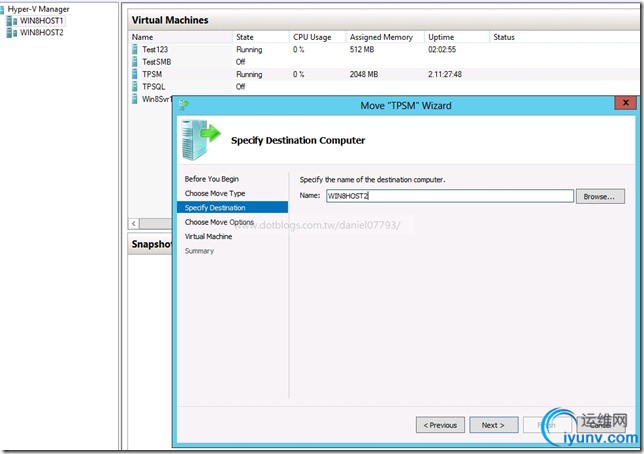

　　因為我這台TPSM是在Win8Host1上，要將他移動到Win8Host2上，所以這邊的目的端設定是Win8Host2

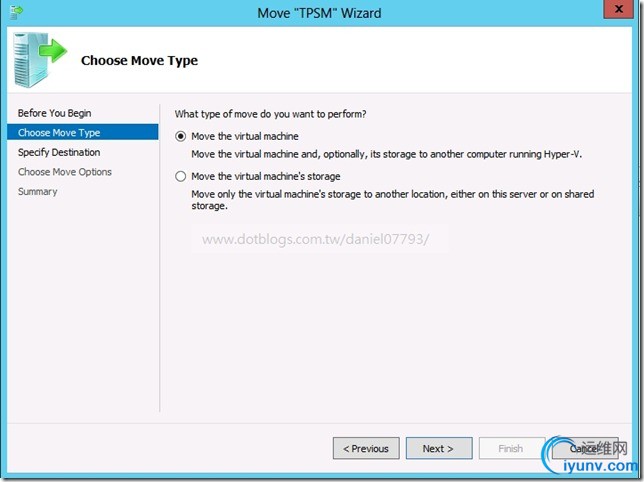

　　這邊是選擇移動的種類

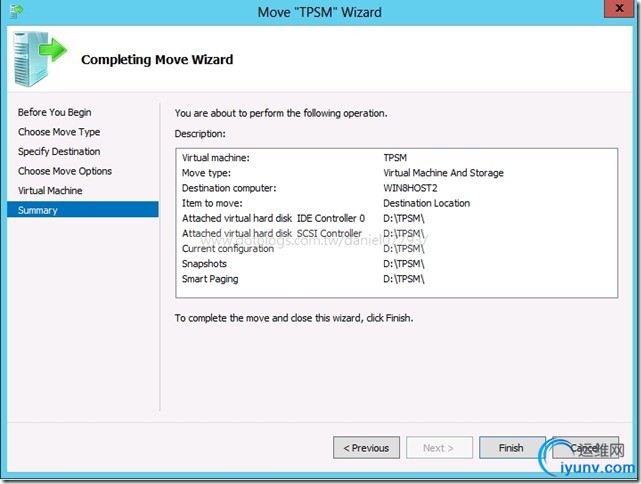

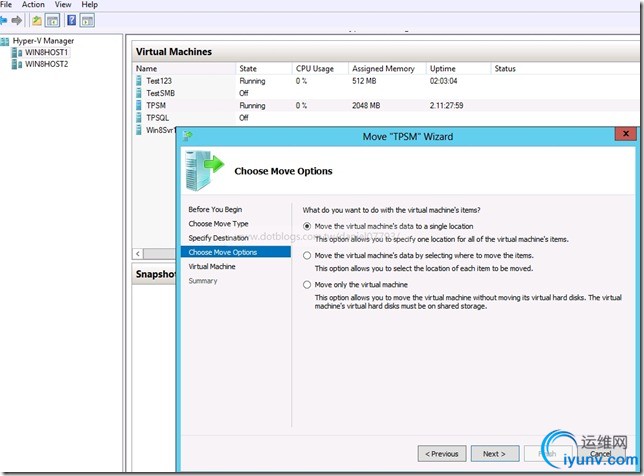

　　這是移動到目的端的VM應該存放的路徑
　　※移動完成後，來源端的檔案將會被刪除

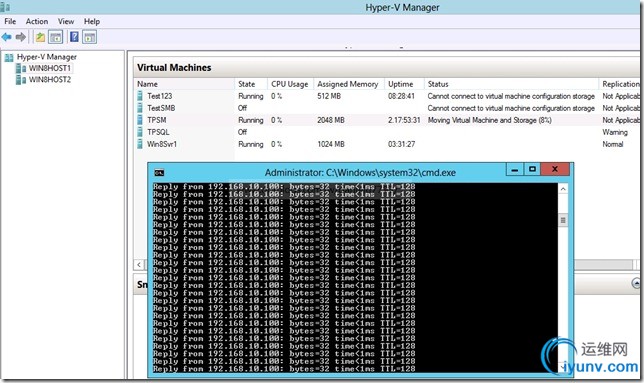

　　跟用Storage一樣，在進行Live Migration時並不會斷線

　　
　　總結就是…在Hyper-V 3.0中，DR的技術增強了很多
　　美中不足的就是這兩個功能並不能一起用在同一個VM中
　　要是可以透過Replication做DR的複寫，再透過Live Migration切換，將會是個很吸引人的功能
