Exchange2010部署边缘服务器-联科教育

bestu

• 部署条件

• 边缘服务器属于工作组环境，DNS指向内部的DNS服务器（DC)

• 边缘服务器添加域名后缀

• 在内部DNS服务器上添加A记录指向边缘服务器

• 安装Microsoft.net Framework 3.5

• 安装ADLDS(活动目录轻型目录服务）

• 安装RSAT-ADDS(活动目录域管理工具）


　　细节：至于安装Net Framework3.5，ADLDS,RSAT-ADDS,我们可以支持到微软的官方网站下载Power Shell命令
　　链接：http://technet.microsoft.com/zh-CN/library/bb691354(v=exchg.141).aspx

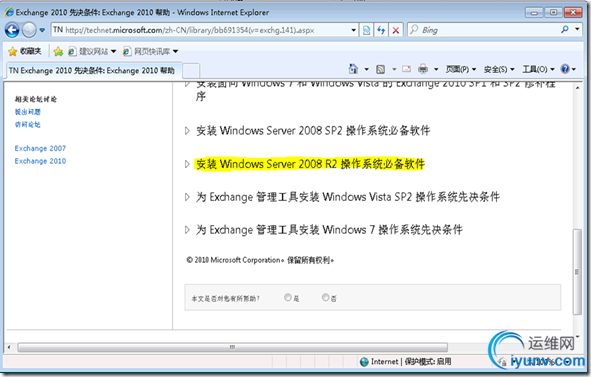

　　由于我的操作系统是Windows 2008R2的所以，我们定位到“安装Windows Server 2008R2操作系统的必备条件”

　　展开后先要复制如下命令在windows power shell运行

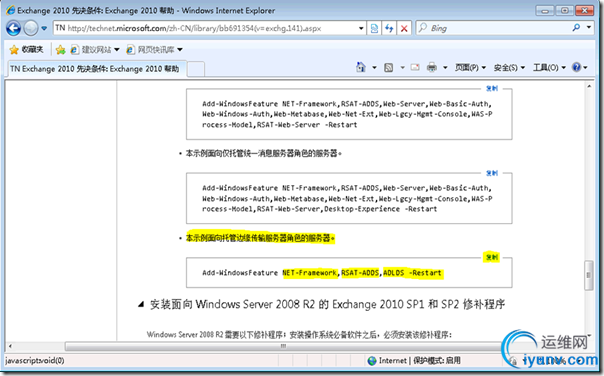

　　然后在复制其中安装“边缘服务器”的Power Shell命令，我们可以看到我们需要安装的都在里面了。

• 运行完命令需要重启服务器

• 边缘订阅

• 主要让HUB服务器把域中的信息同步给Edge上的ADLDS数据库

• 能够自动配置HUB,Edge和Internet上的邮件流

• 边缘订阅是单向的，只能HUB服务器把域信息同步给Edge，使用的是50636端口

• 正式部署

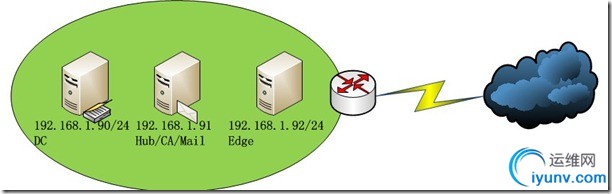

　　◆网络拓扑如下

　　其中：08Server--01是DC,08Server--02是Exchange的典型安装（即Hub/CA/Mail)，08Server--03是Edge服务器
　　◆首先设置Edge的DNS
　　如下图我把Edge的DNS指向内部的DC，因为DC上集成了DNS

　　◆在Edge上添加域名后缀
　　如下图在系统属性中单击—“更改”—“其他”

　　◆输入内部的域名后缀

　　◆ 完成后视图

　　◆ 在08Server01上添加边缘的A记录
　　如下图所示

　　◆ 安装组件

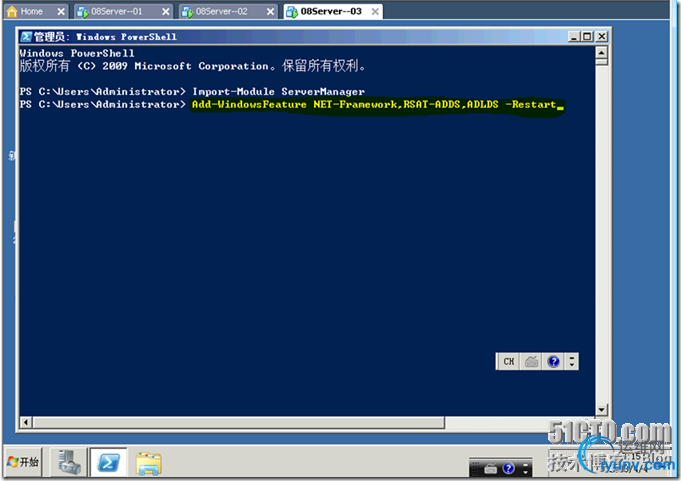

　　如下图我在08Server--03上输入微软官方复制下来的Power hell命令，运行完成后重启服务器。

　　◆ 前面的准备工作都做好了，开始安装Edge角色
　　如下图选择“安装Microsoft Exchange”

　　◆ 直接下一步

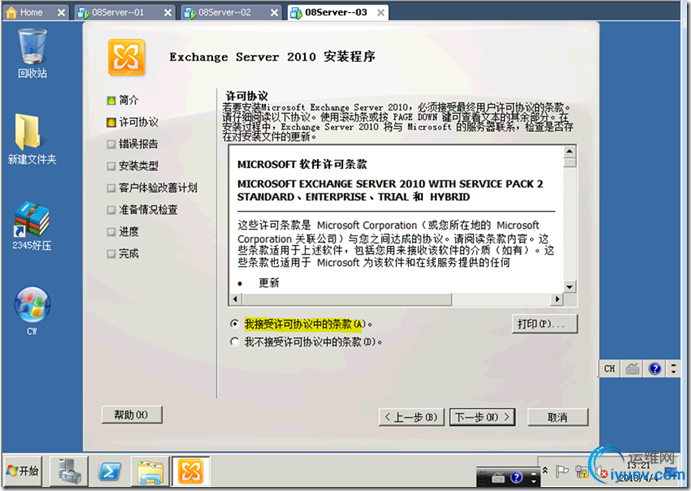

　　◆ “接受”直接下一步

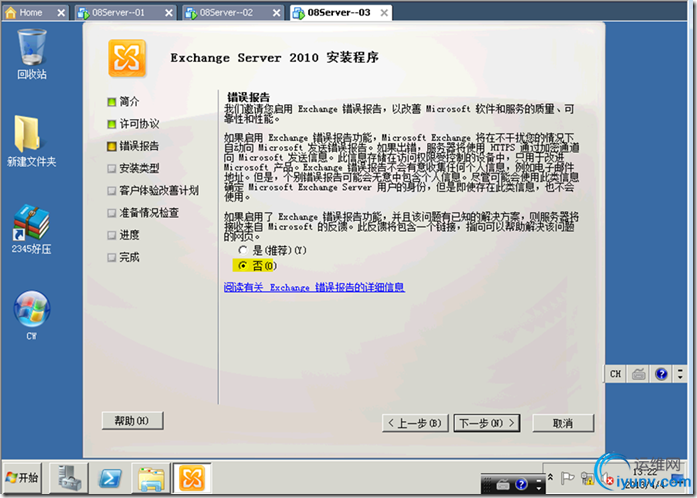

　　◆ 选择“否”直接下一步

　　◆ 选择“自定义”，然后下一步

　　◆选择“边缘传输角色”

　　◆ 选择“现在不加入此计划”，直接下一步

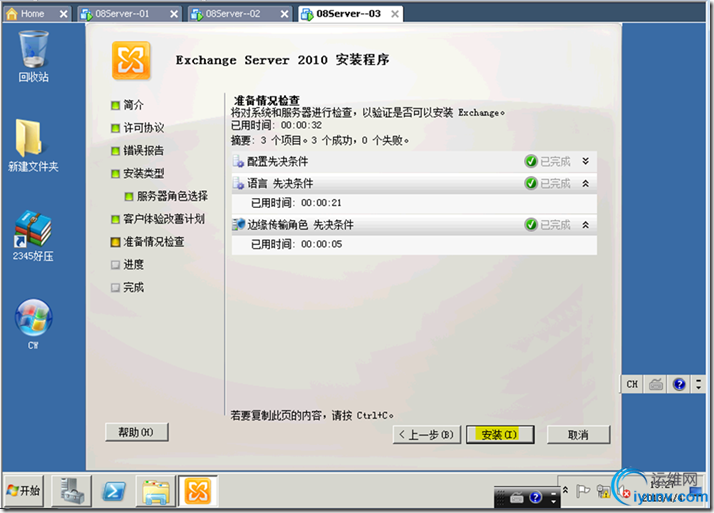

　　◆ 如图程序会先检测先决条件，如下图都是完成，然后直接点击安装

　　◆ 安装完成

　　◆ 要求重启

　　◆ 重启后就完成了整个安装，如下图，接着输入产品密钥，这个就不演示了

　　配置边缘订阅
　　◆ 首先在边缘服务器上的Exchange Power Shell中输入如下命令，来导出边缘服务器的配置信息，我导出到D盘，文件名为EdgeFile

　　◆ 输入“A”

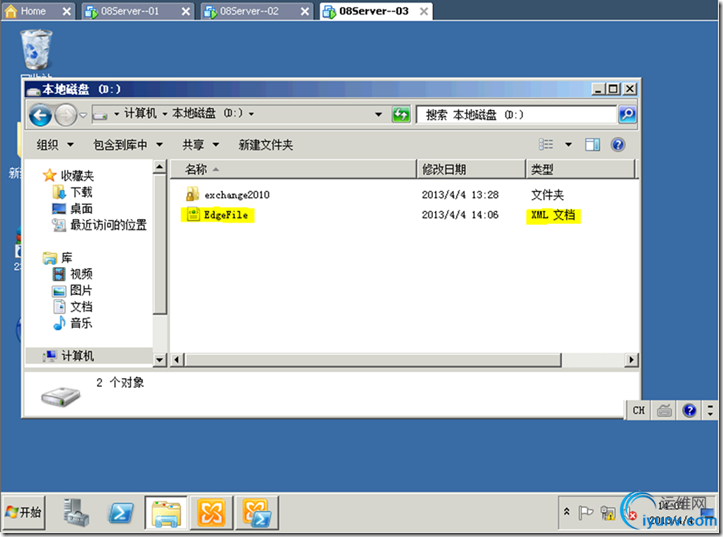

　　◆ 如下图在D盘生成了“EdgeFile”

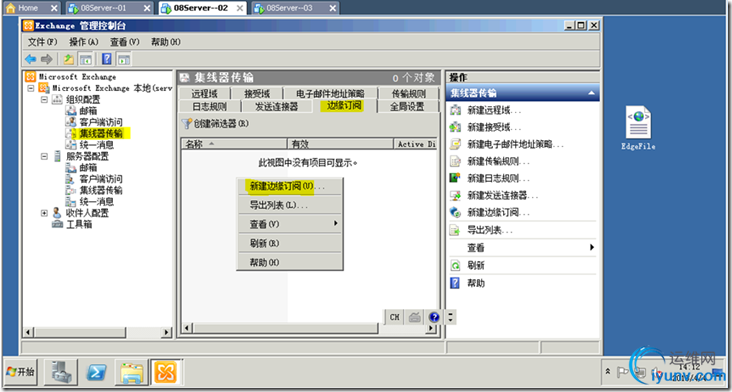

　　◆ 然后把该文件复制到08Server02上，进行边缘订阅的导入

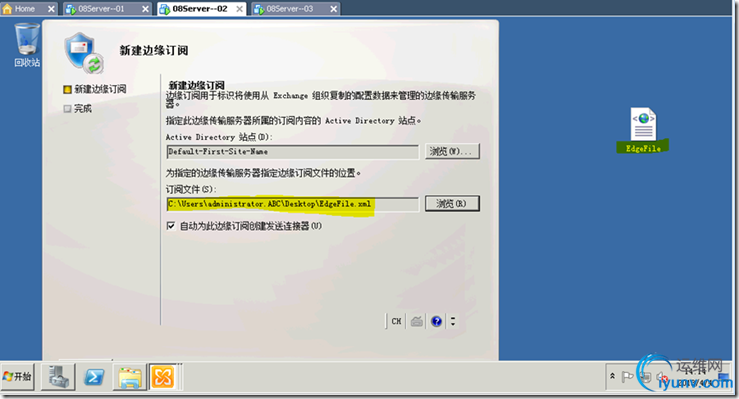

　　◆ 导入EdgeFile文件

　　◆ 如下图完成导入

　　◆ 最后视图如下

　　◆测试边缘订阅是否成功

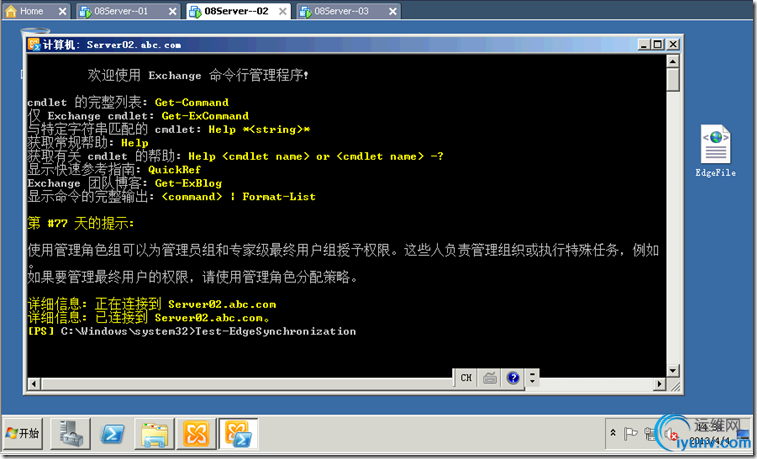

　　在08Server02上的Exchange Power Shell命令行中输入如下命令进行测试

　　◆由于边缘订阅创建成功，如下图在08Server02上的“服务器配置”控制台中出现了边缘传输服务器的信息

　　◆同样在08Server02中的“组织器配置”—“集线器传输”—“发送连接器”中也自动创建了以下两个发送连接器

　　◆我们再来看看边缘服务器（08Server--03）上的变化，如下图也自动创建了两个发送连接器

　　测试邮件发送
　　◆既然上面我们都配置好了边缘传输服务器那么现在我用Exchange邮箱用户bob，给我的QQ邮箱发送一封邮件。
　　如下图

　　◆如下图已经发送成功了

　　◆ 可是我在QQ邮箱中半天没有收到邮件，怎么回事呢？因为bob的邮件会从Edge服务器发送给QQ邮件服务器，既然QQ邮箱没有到邮件，那么会不会bob根本没有投递出去呢？

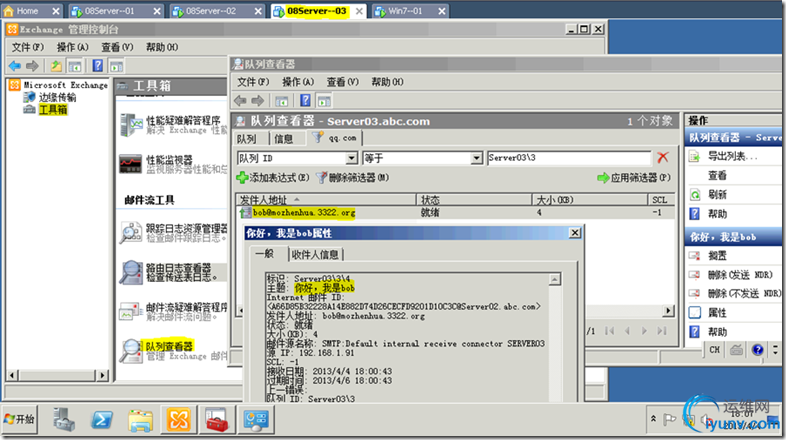

　　如下图，我查看Edge的队列发现果然没有邮件没有出去，why呢？因为我Edge服务器没有配置网关，呵呵！

　　◆当我设置完网关后，如下图我的QQ邮箱收到了bob的来信。

　　◆ 然后QQ给bob回一封邮件，但是我必须先在路由器上把25号端口映射到边缘服务上。
　　如下图所示

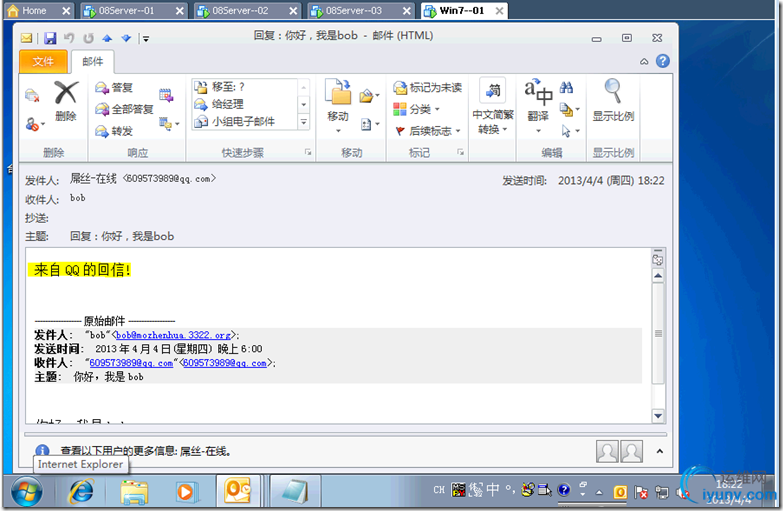

　　◆查看bob有没有收到QQ发来的信，如下图win7--01上的bob收到了QQ的来信。

　　◆为了进一步证明bob的邮件是由我的Edge服务器发来的，如下图我们看下“Internet邮件头”，这样我把记录复制到txt文件这样可以看清楚点。

　　◆如下图QQ服务器发来的邮件先被我们的Server03接收，也就是我的Edge服务器，然后由我的Edge服务器把邮件投递给了Server02也就是HUB服务器。

　　n 总结：以上就完成了Edge的部署，并且可以正常收发公网的邮件了。
　　本文档由联科教育（http://www.iLync.cn）莫振华原创提供，如有问题请咨询我们的技术团队。
