[转]Hyper-V Guest OS啟用Jumbo Frame-使用Windows Server 2012 Beta 測試

nawawa001

　　Hyper-V Guest OS啟用Jumbo Frame-使用Windows Server 2012 Beta 測試 　　要讓Guest OS支援Jumbo Frame需要Windows Server 2008 R2以上(Windows Server 2012也支援) 　　比較常見的應用範例是在iSCSI上，因為這會需要網路節點的支援，應用在File Server上還是有點難度 　　換句話說，就算用在iSCSI上，如果中間的Switch不支援Jumbo Frame的話，或者網路卡不支援，一樣不能用 　　 　　範例將會以Windows Server 2012進行測試(但不會進行效能上的測試，我沒那麼大的I/O…) 　　不過有人測出可以提高40%~80%的傳輸速率，有興趣的人可以測看看:P 　　這是國外針對NetApp啟用Jumbo Frame之後提出的總結 　　 　　文中有提到開啟之後的優點，雖然不是跟Hyper-V Guest啟動Jumbo Frame的測試有直接關係 　　但是以實體機來說成長的幅度並不小 　　Benefits:

• Less CPU overhead as system has to do less header processing because in VIF mode TOE on NetApp cards are disabled.
• 9000 bytes frames are six times higher then stock frames of 1500 MTU so larger frame size leads to higher throughput.
• Some tests in NetApp show upto 30% increase and other vendors have achieved more than 60% in network throughput.

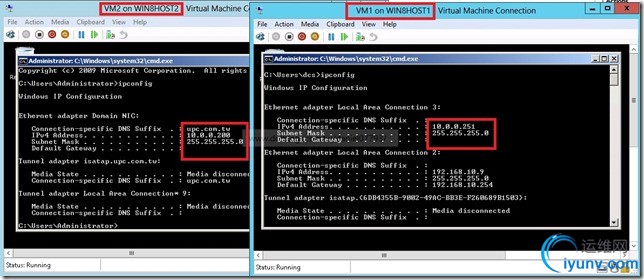

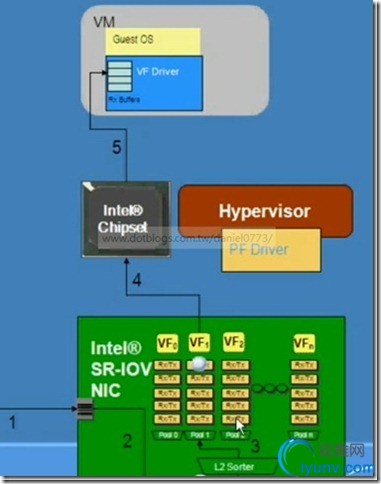

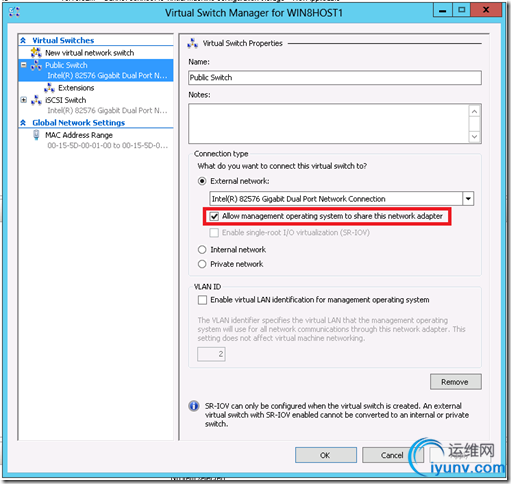

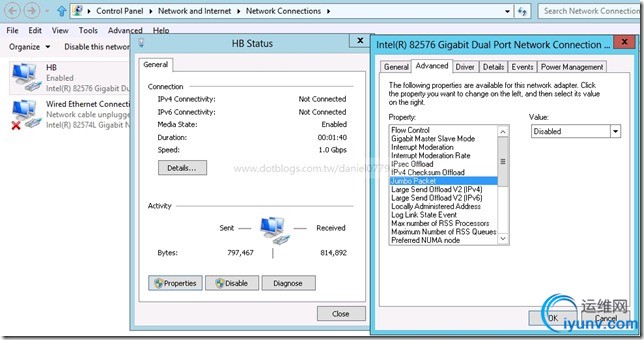

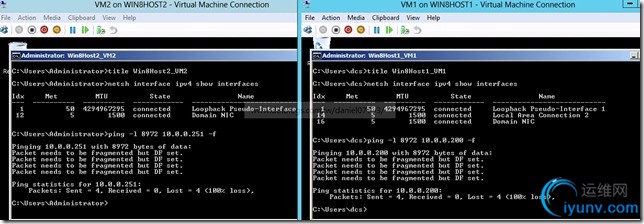

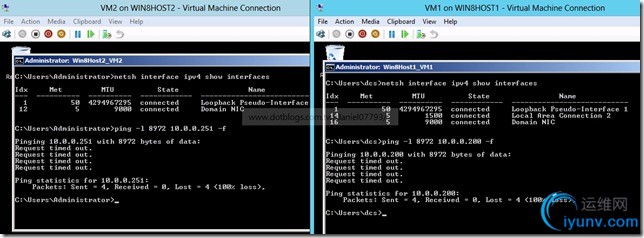

　　 　　首先，先看一下圖，了解一下Guest OS跟Host之間網路的關係 　　 　　因為Windows Server 2012中，有多了支援Single-root I/O Virtualization 　　就算啟用了，因為最後還是要透過實體網路卡出去，所以實體網路卡還是要啟用Jumbo Frame 　　 　　其實很多人會混淆(還是只有我??)，當Host的網路卡有勾選【允許作業系統共用網路卡】的時候 　　Hyper-V的Guest OS最後是透過哪一張網路卡出去的? 　　該啟用Jumbo Frame的是共用的那張網路卡，還是實體網路卡(不能設IP的那張) 　　答案是：實體網路卡(不能設IP的那張) 　　那如果是Host本身需要用Jumbo Frame，要設定哪一張? 　　答案還是實體網路卡(這好像在講廢話…但是應該還是有人會被混淆) 　　換句話說，勾選【允許作業系統共用網路卡】而出現的那張網路卡，如果要啟用Jumbo Frame，他並不需要做任何的設定 　　雖然在啟用了Hyper-V角色的Host，在概念上會像Guest OS一樣，也是其中之一的虛擬機器(父分割) 　　但是它的網路卡實際真正在使用的並不是可以設定IP的那張，而是實體網卡 　　 　　這篇我會透過兩台Hyper-V主機來模擬這種情況(如下圖所示) 　　圖中的箭頭方向，表示網路的流向，從圖中可以很清楚的看出，Host1裡的Guest OS網路最後是透過實體網路卡到另一部主機的實體網路卡 　　接著再進到另一部Hyper-V主機(Host2)的VSP透過VMBus到vNIC 　　所以上圖這個圖例，需要設定Jumbo Frame的就是【Host1、Host2的實體網路卡】、【兩台Guest OS裡面的虛擬網路卡】 　　 　　接著來介紹今天的主角，WIN8HOST1裡面有一台VM1(右邊)，以及WIN8HOST2裡面有一台VM2(左邊) 　　然後看一下Hyper-V的vSwitch的設定，在Host1上是沒有啟用SR-IOV，而Host2是有啟用的 　　兩台都有勾選【允許Host共用網路卡】，然而這個測試環境是將這個Port進行對串(沒有透過其他Switch) 　　透過Netsh interface ipv4 show interfaces這個指令，去查Guest OS的MTU是1500(預設) 　　然後看一下Host上的網路卡，Jumbo Packet是Disable的(兩台Host都長的一樣，所以只截一張圖) 　　先嘗試在全未啟用Jumbo Frame的情況下，去試試看一次傳送8972 Byte的封包，會發生甚麼事 　　(VM2的IP是10.0.0.200、VM1的IP是10.0.0.251) 　　Ping裡的參數則使用-l去指定封包大小、使用-f表示這個封包不允許切割(代表通道最少要一次可傳送這樣大的封包) 　　Ping的參數可以透過PIng -?去查詢 　　接著在兩台Guset OS裡面，把Jumbo Frame都開啟，並設定到9014 Byte，但是Host的實體網卡都保持不變 　　接著我們再測試一次看看，訊息會變成Time out，因為中間的實體網路卡過不去 　　接著把兩台Host，網路卡裡的Jumbo Frame都啟用，並設定成9014 Byte 　　接著再測試一次，就會發現已經通了 　　前面之所以沒有在Host上使用netsh interface ipv4 show interfaces這個指令，是因為看不到那張實體網路卡 　　當您指定了實體網路卡啟用，但是勾選【共用網路卡】的那張並沒有啟用的情況下，依然生效 　　那麼，接下來我反過來設，讓Host2上的實體網路卡關閉Jumbo Frame，在共用的網路卡啟用Jumbo Frame，看看會發生甚麼事 　　會發現即使指定IP的那張網路卡MTU已經顯示9000，一樣不會通，代表Host實際使用的資源是實體網路卡，並非虛擬出來的共用網路卡 　　因為共用網路卡不論是有沒有設定，只要實體網路卡有啟用都會通。 SO娱乐城：真_人.足球.彩票齐全| 开户送10元.首存送58元.手机可投ガ注任何游戏顶级信用ガ提现即时到账SO.CC
