Cisco单臂路由技术

nawawa001

　　Cisco单臂路由
　　需求：
　　通过三层交换终结vlan。
　　思路：
　　1. 创建VLAN
　　2. VLAN划分正确
　　3. 建立子接口
　　4. 划分子接口给VLAN
　　5. 配置所需中继口

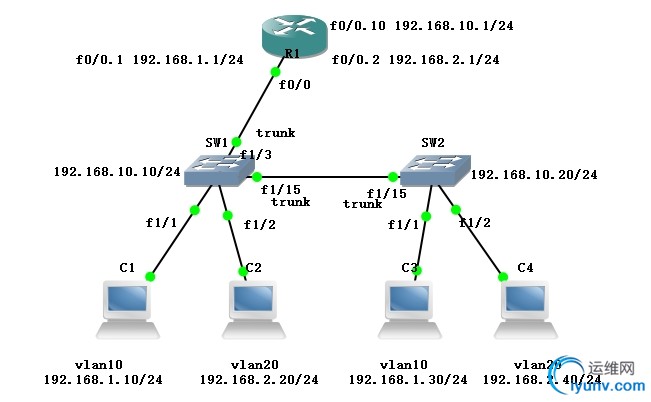

　　拓扑：

　　步骤：
　　1.在SW1、SW2上划分vlan
　　SW1(config)#vlan 10
　　SW1(config-vlan)#vlan 20
　　SW2(config)#vlan 10
　　SW2(config-vlan)#vlan 20

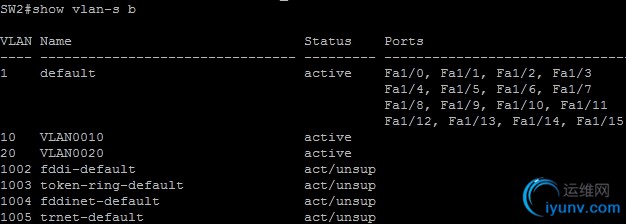

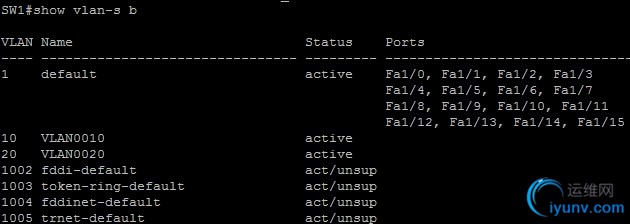

　　用show vlan-s b查看当前交换机下的VLAN

　　2.划分接口以及建立trunk口
　　SW1(config)#int f1/1
　　SW1(config-if)#switchport access vlan 10
　　SW1(config-if)#int f1/2
　　SW1(config-if)#switchport access vlan 20
　　SW2(config)#int f1/1
　　SW2(config-if)#switchport access vlan 10
　　SW2(config-if)#int f1/2
　　SW2(config-if)#switchport access vlan 20

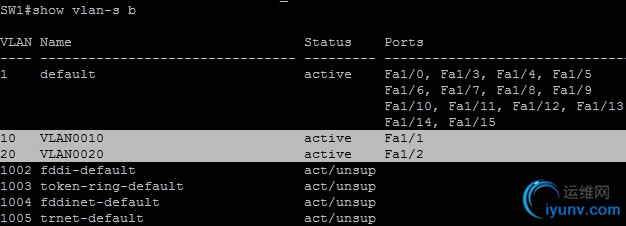

　　检查一下：

　　SW1(config-if)#int f1/15
　　SW1(config-if)#switchport mode trunk         //创建中继口
　　SW2(config-if)#int f1/15
　　SW2(config-if)#switchport mode trunk
　　3.给两台交换机配置网关：
　　SW1(config)#ip default-gateway 192.168.10.1        //配置交换机默认网关
　　SW1(config)#int vlan 1
　　SW1(config-if)#ip add 192.168.10.10 255.255.255.0
　　SW1(config-if)#no shut
　　SW2(config-if)#int vlan 1
　　SW2(config-if)#ip add 192.168.10.20 255.255.255.0
　　SW2(config-if)#no shut
　　SW2(config-if)#ex
　　SW2(config)#ip default-gateway 192.168.10.1
　　4.在路由器上创建子接口
　　R1(config)#int f0/0.1
　　R1(config-subif)#encapsulation dot1Q 10             //定义封装协议类型
　　R1(config-subif)#ip add 192.168.1.1 255.255.255.0
　　R1(config-subif)#no shut
　　R1(config-subif)#int f0/0.2
　　R1(config-subif)#encapsulation dot1Q 20
　　R1(config-subif)#ip add 192.168.2.1 255.255.255.0
　　R1(config-subif)#no shut
　　R1(config-subif)#int f0/0.10
　　R1(config-subif)#encapsulation dot1Q 1
　　R1(config-subif)#ip add 192.168.10.1 255.255.255.0
　　R1(config-subif)#no shut
　　注意：配置的PC属于哪个VLAN所创建子接口的网关也应该是PC的网关

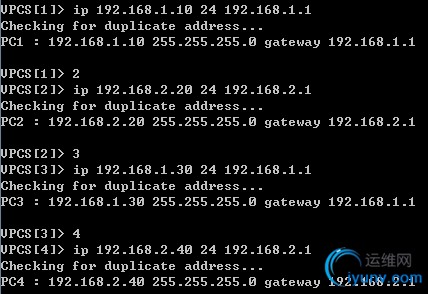

　　5.配置PC的IP

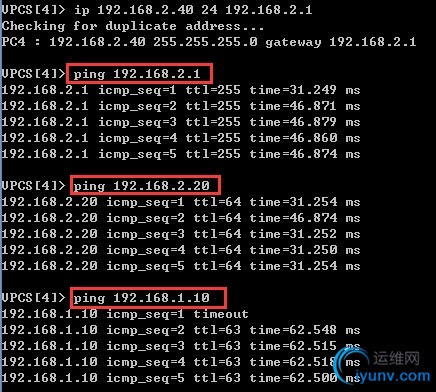

　　6.验证

　　实验结束，成功。
