CISCO 交换设备IOS 备份/恢复操作

191145686

　　集团统一进行交换机IOS升级，增强安全性，下面是升级及备份CISCO WS-C3750G-24TS-1U交换机操作实例。
　　所需工具：TFTP工具、SecureCRT、下载最新IOS（可到CISCO官网下载）、console线

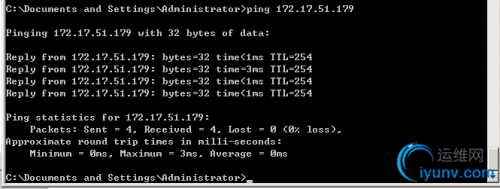

　　一、使用console线连接3750交换机，并设置IP：172.17.51.179(交换机IP)，保证所连电脑可以正常访问，同时打开连接电脑的TFTP工具，测试连接是否正常：

　　二、使用SecureCRT连接交换机并查看version信息：

　　三、查看Flash信息，同时需确认剩余空间大小，如果不足则需删除原IOS再进行升级，以下剩余空间还有20多M，足够升级操作，可以待升级完成再进行删除旧IOS：

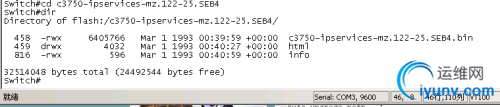

　　四、查看相关目录信息：

　　五、查看启动BOOT信息：

　　六、备份设备IOS，以防升级失败恢复使用，TFTP地址为：172.17.50.4（下同）：

　　七、从TFTP上传新的IOS到交换机上：

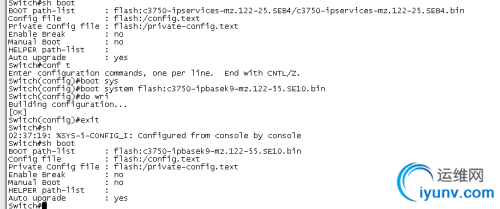

　　八、上传完毕后需更改相关BOOT启动文件为最新IOS：

　　九、修改完成，删除旧IOS操作：

　　十、再确认是否还有旧IOS文件夹再进行删除：

　　(/recursive删除指定文件夹下的所有文件和子文件夹 /force 删除而不给出提示)
　　十一、重启交换机再查看信息：

　　升级成功
　　配置文件备份及恢复，操作类似，主要对config.txt文件进行下载恢复操作！
　　说明：交换路由备份恢复操作还可以通过连接console线使用SecureCRT软件或超级终端进行，之前也有在博文了记录过H3C相关升级操作，当IOS文件损坏时则只能通过上述方式进行，最大的缺点是上传下载文件速度慢，通过TFTP则可快速完成，但只有在可以正常进入设备时操作！
　　
　　使用Xmodem进行升级主要涉及以下命令，红色字体部分
　　重启交换机，并在30秒内按下Ctrl+break键进入以下模式：
　　switch:
　　switch: flash_init
　　Initializing Flash...
　　...The flash is already initialized.
　　switch: copy xmodem:c3750-ipbasek9-mz.122-55.SE11.bin flash:c3750-ipbasek9-mz.122-55.SE11.bin
　　出现以下提示时请选择需上传文件 ：

　　Begin the Xmodem or Xmodem-1K transfer now...
　　CCCCCCCCC
　　xmodem   ° Ctrl+C
　　100%   11826 KB    0 KB/s 04:34:20       0 Errors
　　....................................................................................................................................................
　　File "xmodem:c3750-ipbasek9-mz.122-55.SE11.bin" successfully copied to "flash:c3750-ipbasek9-mz.122-55.SE11.bin"
　　switch: boot flash:c3750-ipbasek9-mz.122-55.SE11.bin
　　Loading "flash:c3750-ipbasek9-mz.122-55.SE11.bin"...@
　　整个上传文件过程需要4-5小时，IOS文件只有11.5M，可见速度之慢，所以在条件许可下还是建议使用TFTP方式进行！
