　　亲，当你听到CEF是否感觉很神秘？不用担心，本篇笔者将和您一同穿越到CISCO三层交换机，一同探讨CEF。
　　一、传统的三层交换机工作模式
　　1.传统三层交换机处理包模式
　　三层交换机作为一种融合了路由功能与交换功能与一身的机器。如果数据包想要发送到外网，当数据包到达交换机时，交换机先将数据包进行路由判断，根据路由表决定转发到相应的地址。之后，三层交换机还有查找ARP表格，如果没有相应的MAC地址信息，需要询问获得，最终根据ARP中的MAC地址信息，将数据包转发到相应的地址。
　　2.传统三层交换机存在的问题
　　（1）、转发数据包速率问题
　　由于需要依靠两张表格，所以延迟比较大，如果是在对数据量要求很大的网络中，传统的数据包转发模式就显得捉襟见肘了。尤其是，中心骨干网络对设备数据的吞吐量要求很高，这样传统的数据包转发模式就显得格格不入。
　　（2）、ARP***问题
　　众所周知，ARP***一直是让网络管理员头疼的一个问题。尽管使用了划分vlan、地址绑定、采取专业验证服务器等方法，仍不能有效的抑制ARP数据包的数量。而传统的交换机面对ARP***也不能有效的抑制ARP数据包的数量。
　　二、CEF工作模式
　　CEF作为CISCO推出的全新的路由交换方案，作为CISCO独家推出的技术，CEF独特的工作模式令人拍手称赞。
　　1.CEF交换机内部

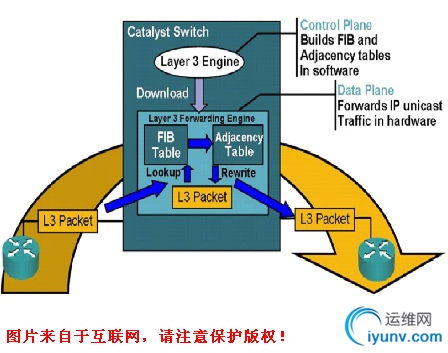

　　运行CEF的交换机，将交换机分成两部分：Control Plane、Data Plane两部分。在Control Plane中有路由表。路由表使用软件去创建FIB（转发信息库）表格。在Data Plane中有FIB和Adjacency（邻居)表，它们使用硬件方式去工作。
　　2.CEF交换机工作方式
　　FIB表格是通过路由表产生的，而邻居表是通过和邻居交换、高速缓存获得的。当运行CEF的交换机接收到数据包，不需要去查找路由表，而是去直接查找FIB表格，通过FIB表格比对（遵循深度匹配的模式），直接查找邻居表的相应地址信息，最后转发。
　　三、CEF特点
　　运行CEF的交换机和传统的交换机相比，突出了很多优势和特点。主要体现在以下方面：
　　1.速度快、准确率高、效率高
　　由于使用了两张表格:FIB和邻居表，而且两张表格分别是从路由表和ARP缓存表格中衍生出来的，而且邻居表可以通过邻居学习。因此在一定程度上保证了CEF的准确性。
　　另外由于使用了硬件来运行与传统的软件方式比较，速度更快，而且稳定性更高。
　　2.CEF操作模式
　　运行CEF的交换机有两种操作模式：集中式和分布式。两种方式可以任意选择，但是在同一时刻只能使用一种操作模式。
　　（1）、集中式
　　集中式允许一个路由处理模块运行特快交换，即FIB和邻接表驻留在路由处理模块中，当线路卡不可用或不具备分散CEF交换的功能时，就可使用集中CEF交换模式。
　　（2）、分布式
　　分布式（一般记作dCEF）允许路由器的多个线路卡（VIP）分别运行特快交换功能，前提是线路是VIP线路卡或GSR线路卡。中央路由处理器完成系统管理/路由选择和转发表计算等功能，并把CEF表分布到单个线路卡；每个线路卡维护着一个FIB和邻接表的相同的拷贝。线路卡在端口适配器之间执行快速转发，这样，交换操作就无需路由交换模块的参与了。DCEF采用一种“内部过程通信”机制来保证路由处理器和接口卡之间FIB和邻接表的同步。
　　
　　3.ARP抑制
　　ARP抑制就是在未获得目的MAC地址并且进行ARP解析时，除非ARP解析完成并且在邻居表体现出来外，在解析期间，所有发往目的主机的包，将被丢弃。
　　而运行CEF的交换机由于采取了ARP抑制，因此在某种程度上凸显了优势。
　　4.负载均衡
　　当到达某一目的IP地址存在多条路径时，每条路径都有一个反映其代价的metric值，路由协议通过计算获得到达目的地址的具有最短metric值的路径，数据包通过该路径到达目的地址。负载平衡的目的则是要把流量分配到多条路径中，这样可优化资源的使用。
　　CEF特快交换支持两种类型的负载平衡－－－按目的地配置的负载平衡和按数据包配置的负载平衡。
　　（1）、按目的地配置负载平衡
　　基本原理是：对于给定的一对源/目的IP地下，即使有多个路径可用，也可保证数据包采用同一路径；通往不同源/目的IP地址的数据流则倾向于采用不同的路径。通过采用按目的地负载平衡的方法，可以保证对某个源/目的IP地址对的数据包以一定的次序到达。当启用CEF时，按目的地配置的负载平衡被默认启用。
　　（2）、按数据包配置负载平衡
　　基本原理是：采用轮转法确定各个数据包按哪条路径到达目的地。这种负载平衡方法可使路由器在路径上连续发送数据包，即保证路径的使用状况比较好，但针对一个源/目的IP地址对的数据包可能会采用不同的路径，从而导致目的端对数据包的重新排序。这种类型的负载平衡对某些类型的数据流传送不是很合适（如VoIP数据流）。当然，若在某一源/目的IP地址对之间有大量的数据流，通过并行链路传送，如果按目的地负载平衡方式，将会使某条链路负担过重，而其他链路上的数据流很少，此时采用按数据包的负载平衡是合理的。

　　四、CEF的配置
　　笔者声明，以下信息整理于互联网，请亲们注意尊重版权。
　　1.CEF基本操作
　　在全局配置模式下利用下面的命令进行配置。
　　启用标准CEF模式 ip cef switch
　　禁用标准CEF模式 no ip cef switch
　　在某个接口上禁用CEF，可以在接口配置模式: no ip route-cache cef
　　尔后又想重新启用CEF，在接口配置模式下，可以使用： ip route-cache cef
　　2.CEF负载均衡
　　要启用基于数据包的负载均衡功能，可以在接口配置模式下，
　　ip load-sharing per-packet
　　当启用基于数据包的负载均衡功能时，必须先禁用基于目的地的负载均衡功能。为了禁用基于目的地的负载均衡功能，可以在接口配置模式下，
　　no ip load-sharing per-destination
　　3.为CEF配置网络记账功能
　　启用收集被快速转发到某个目的地的数据包个数和字节数
　　ip cef accounting per-prefix
　　启用收集通过某个目的地被快速转发的数据包的个数
　　ip cef accounting non-recursive
　　在全局配置模式中为CEF启用网络记账功能后，相应的路由处理器会收集记账信息。当用户为dCEF启用网络记账功能后，线路卡上会收集记帐信息。
　　查看网络记帐信息 show ip cef
　　4.CEF检验
　　Cisco7505#sh ip cef detail
　　IP CEF with switching (Table Version 5), flags=0x0
　　5 routes, 0 reresolve, 0 unresolved (0 old, 0 new), peak 0
　　5 leaves, 8 nodes, 9080 bytes, 10 inserts, 5 invalidations
　　0 load sharing elements, 0 bytes, 0 references
　　universal per-destination load sharing algorithm, id 9466A8C7
　　3(0) CEF resets, 0 revisions of existing leaves
　　Resolution Timer: Exponential (currently 1s, peak 1s)
　　0 in-place/0 aborted modifications
　　refcounts: 2311 leaf, 2304 node
　　Table epoch: 0 (5 entries at this epoch)
　　0.0.0.0/0, version 0, epoch 0, attached, default route handler
　　0 packets, 0 bytes
　　via 0.0.0.0, 0 dependencies
　　valid no route adjacency
　　0.0.0.0/32, version 1, epoch 0, receive
　　224.0.0.0/4, version 4, epoch 0
　　0 packets, 0 bytes
　　via 0.0.0.0, 0 dependencies
　　next hop 0.0.0.0
　　valid drop adjacency
　　224.0.0.0/24, version 3, epoch 0, receive
　　255.255.255.255/32, version 2, epoch 0, receive
　　MSFC2#sh ip cef summary
　　IP CEF with switching (table Version 477965)
　　445 routes , 0 reresolve, 0 unresolved ( 0 old, 9 new)
　　446 leaves, 76 nodes, 132560 bytes, 477966 inserts,
　　477520 invalidations
　　0 load sharing elements , 0 bytes, 0 references
　　1CEF resets , 2 revisions of exsiting leaves
　　Refcounts: 15824 leaf, 15038 node
　　Default 192.35.86.0/24
　　
　　五、CEF的若干问题
　　1.兼容性问题
　　由于CEF是CISCO新开发的技术，因此所支持的平台至少是Cisco7000，所以为了能和老设备相兼容，所以会运行传统的工作模式，这样就降低了CEF交换机的性能。
　　2.应用范围
　　由于CEF要求的设备条件较高，再加上是cisco独有的技术。所以，CEF应用的范围并不广泛，一般只应用于对设备的数据包吞吐量要求特别高的网络。
　　3.自身问题
　　CEF所维护的两张表格，FIB表格和邻居表，是通过路由表和ARP表格衍生的。但是如果网络变化较为频繁，路由信息时常更新，ARP表项时常变动，所以，这样就将CEF的弱点凸显出来。
　　六、总结
　　从宏观上分析，尽管CEF存在着一些问题，但是，CEF彰显出来了很多特点，这是传统的工作模式所不能比拟的。CEF对于构建特大型网络的中心区域起到中流砥柱的作用。
