CISCO WEB IOU模拟器要点

mouse

1、IOU与GNS3的对比

• 　　IOU是思科公司泄露的测试工具，是基于linux的模拟系统，现在很多论坛上发布的IOU已经集成为一个IOS，直接用vmware读取即可使用；GNS3是网民开发的模拟器，是直接路由器的IOS，真实也相当高，但不能模拟交换机是最大缺点；

• 　　IOU模拟器使用资源非常小，只计算你vmware的占用资源，所以做IE级别的拓扑实验也很爽；GNS3反而占资源非常大，经常跑到100%，有时候不是不能跑，只是心痛机子；

• 　　IOU只能模拟E口和S口，没GNS3丰富，不过做模拟的，不用计较太多；

• 　　IOU模拟的路由交换所有命令都支持，没有型号之分，GNS3还可以知道读什么IOS就有什么特性；

• 　　GNS3可以模拟PIX和ASA，听闻还可以模拟juniper（这个我没试过），IOU只有路由和交换。


　　根据对比，无所谓好与不好，当你面对较大的实验，IOU是首选。要了解型号产品，可以开GNS3试试。
2、IOU的license认证
　　很多网友下载了IOU，都会看到有随送的使用教程，先是升级系统，我的已升到1.2.0-37版本，后面是极大多数网友会碰到license问题，很多网友为了下图，不知百度了多少个license了，其实license是教程公布的那个就可以用，即是
　　[license]
　　IOU.example.com = 145ef75ad4ea0ebd;

　　很多人问为什么我与你的一模一样，就是检测不通过呢？经个人测试，主要与IOS的导入有关，导入以上三个IOS即够用了，再输license进去，再查看“System status”，如果不成功，反复操作多次，就可以了。
　　当然我百度到还有一个方法，就是要先删了前一次输入的license文件再重新操作，该文件在opt/IOU/bin下，可以删除这个license文件iourc再操作。
3、IOU的应用要点
　　当认证通过后，接下来就是怎样使用。其实使用并不难，它已经举例提供几个拓扑了，摸着石头过河即可。这里说下要注意的地方。
　　新建拓扑
　　添加名字注释

　　添加NETMAP

　　NETMAP即是设备的拓扑连接图，冒号前表示设备号，”/”前表示模块号，”/”后面表示模块的端口数，每个模块都有四个口。
　　从上图看不出那个是E口那个是S口，设备的模块号是不能重叠的，排序是先E口再S口，即是有了E1/0，就没有S1/0，只能排在E口的后面，成为S2/0。所以，配置使用NETMAP时要注意与拓扑图上什么的端口要对应。
　　保存之后，就会提示配置设备

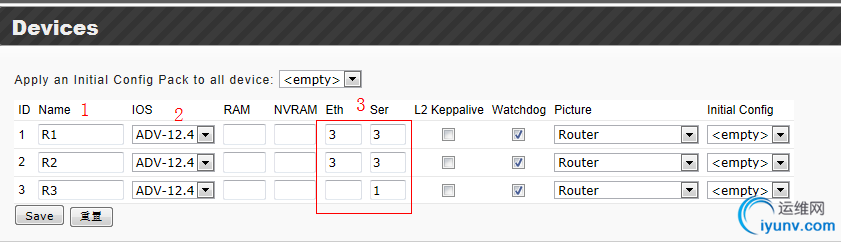

　　输入设备名，IOS选择和模块数量，模块数量决定了E口和S口的序号，这个要注意了。后面是图象和开机配置。
　　保存成功后即可读取“testttt”的拓扑

　　通过启动所有设备，即可进行模拟了

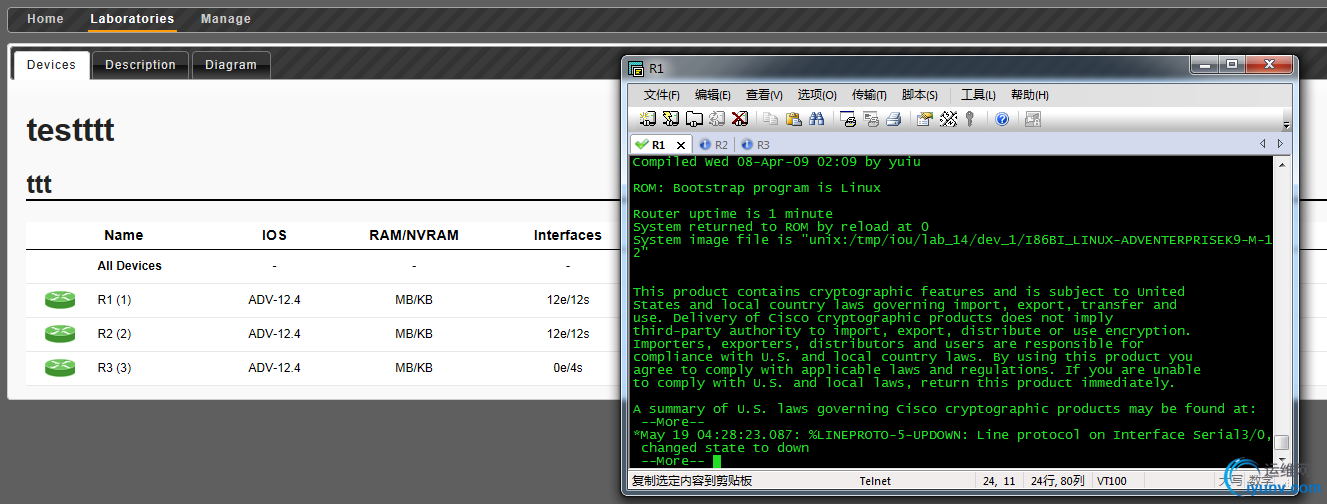

　　telnet 的地址均是127.0.0.1的本机地址，端口号从2001开始，对应递增，个人喜欢使用SecureCRT，所以都是用SecureCRT配置实验。如图：

4、IOU的BUG
　　个人使用IOU时间不是很长，总结了些小BUG或者个人误操作导致的问题。

• 　　两台设备对ping，会出现单通现象，如R1通R2，但R2不通R1;

• 　　实验时间过长，半小时左右，或实验十分钟左右无操作，拓扑会死掉，无法继续，只能关掉拓扑操作再重开；

• 　　模拟过程中设备不能随便重启，如重启了等于重来，只能关掉再开；

• 　　输错的命令无法no掉重新配置，配置要一次成功，有错只能重开拓扑。


5、总结
　　WEB IOU模拟器确实带给我点惊喜，资源占用降低了，交换机的模拟也很真实，前天测试了下LACP的二层配置，与真实情况基本相同。所以做一些混合实验和RS CCIE之类的实验，效果不错。当然IOU的版本仍可在线升级，相信更多BUG可以修复。当然它还可以像GNS3那样，设备可以连接到电脑，可以通过vmware连接到vmware版的ASA或ACS。所以，只有你想不到的，没有做不到的。
