cisco 2950 交换机 配置实例

yzq

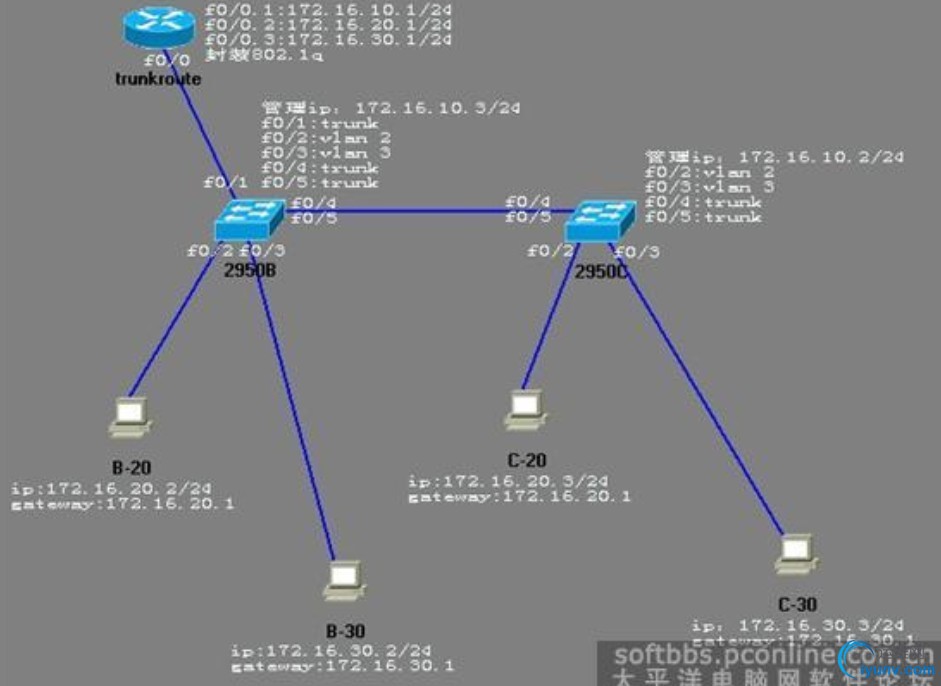

　　配置过程：
　　说明：本实验完全在Boson Netsim V6.00模拟器上完成，下面红色下划线文字均为配置过程输入的命令。
　　一、 交换机2950B配置
　　1、配置交换机主机名、管理ip、默认网关
　　Switch>en
　　Switch#config t
　　Switch(config)#hostname 2950B
　　2950B(config)#int vlan 1
　　2950B(config-if)#ip address 172.16.10.3 255.255.255.0
　　2950B(config-if)#no shut
　　2950B(config-if)#exit
　　2950B(config)#ip default-gateway 172.16.10.1
　　2、配置中继口（即trunk口）
　　2950B(config)#int f0/1
　　2950B(config-if)#switchport mode trunk
　　2950B(config-if)#exit
　　2950B(config)#int f0/4
　　2950B(config-if)#switchport mode trunk
　　2950B(config-if)#exit
　　2950B(config)#int f0/5
　　2950B(config-if)#switchport mode trunk
　　2950B(config-if)#exit
　　2950B(config)#
　　3、配置vtp，把2950B交换机设置成客户机模式，2950B从2950C接收vlan信息
　　2950B(config)#vtp mode client
　　2950B(config)#vtp domain cisco
　　2950B(config)#exit
　　4、创建Vlan
　　2950B#vlan database
　　2950B(vlan)#vlan 2 name sales
　　2950B(vlan)#vlan 3 name marketing
　　2950B(vlan)#apply
　　2950B(vlan)#exit
　　5、将交换机端口分配到vlan中
　　2950B#config t
　　2950B(config)#int f0/2
　　2950B(config-if)#switchport access vlan 2
　　2950B(config-if)#exit
　　2950B(config)#int f0/3
　　2950B(config-if)#switchport access vlan 3
　　2950B(config-if)#exit
　　2950B(config)#exit
　　2950B#
　　6、保存配置
　　2950B#copy run start
　　二、 交换机2950C配置
　　1、配置交换机主机名、管理ip、默认网关
　　Switch>en
　　Switch#config t
　　Switch(config)#hostname 2950C
　　2950C(config)#int vlan 1
　　2950C(config-if)#ip address 172.16.10.2 255.255.255.0
　　2950C(config-if)#no shut
　　2950C(config-if)#exit
　　2950B(config)#ip default-gateway 172.16.10.1
　　2、配置中继口（即trunk口）
　　2950C(config)#int f0/4
　　2950C(config-if)#switchport mode trunk
　　2950C(config-if)#exit
　　2950C(config)#int f0/5
　　2950C(config-if)#switchport mode trunk
　　2950C(config-if)#exit
　　2950C(config)#
　　3、配置vtp，把2950C交换机设置成服务器模式，2950B从2950C接收vlan信息
　　2950C(config)#vtp mode server
　　2950C(config)#vtp domain cisco
　　4、创建Vlan
　　2950C(config)#exit
　　2950C#vlan database
　　2950C(vlan)#vlan 2 name sales
　　2950C(vlan)#vlan 3 name marketing
　　2950C(vlan)#apply
　　2950C(vlan)#exit
　　5、将交换机端口分配到vlan中
　　2950C#config t
　　2950C(config)#int f0/2
　　2950C(config-if)#switchport access vlan 2
　　2950C(config-if)#exit
　　2950C(config)#int f0/3
　　2950C(config-if)#switchport access vlan 3
　　2950C(config-if)#exit
　　2950C(config)#exit
　　2950C#
　　6、保存配置
　　2950C#copy run start
　　三、vlan间路由器2600配置过程
　　1、配置路由器主机名、清除f0/0端口ip地址、启动f0/0端口
　　Router>en
　　Router#config t
　　Router(config)#hostname trunkrouter
　　Trunkrouter(config)#int f0/0
　　Trunkrouter(config-if)#no ip address
　　Trunkrouter(config-if)#no shut
　　2、创建子接口，并定义封装类型，给子接口分配ip地址，
　　Trunkrouter(config-if)#int f0/0.1
　　Trunkrouter(config-subif)#encapsulation dot1q 1
　　Trunkrouter(config-subif)#ip address 172.16.10.1 255.255.255.0
　　Trunkrouter(config-subif)#exit
　　Trunkrouter(config)#int f0/0.2
　　Trunkrouter(config-subif)#encapsulation dot1q 2
　　Trunkrouter(config-subif)#ip address 172.16.20.1 255.255.255.0
　　Trunkrouter(config-subif)#exit
　　Trunkrouter(config)#int f0/0.3
　　Trunkrouter(config-subif)#encapsulation dot1q 3
　　Trunkrouter(config-subif)#ip address 172.16.30.1 255.255.255.0
　　Trunkrouter(config-subif)#exit
　　Trunkrouter(config)#exit
　　3、保存配置
　　Trunkrouter#copy run start
　　最后 配置 PC ,可以互通
