Cisco基础--VLan、静态路由、默认路由综合实验

liwya

　　纪念一下2014年11月26日晚。学校爆发大规模的病毒，集体恶心，上吐下泻。好吧，我不幸也中枪了。昨晚顶着高烧写完的，写完后一看断网了，只能今早誊写在博客中了。小伙伴们可千万不要吃垃圾食品了。健康才是最重要的哦。

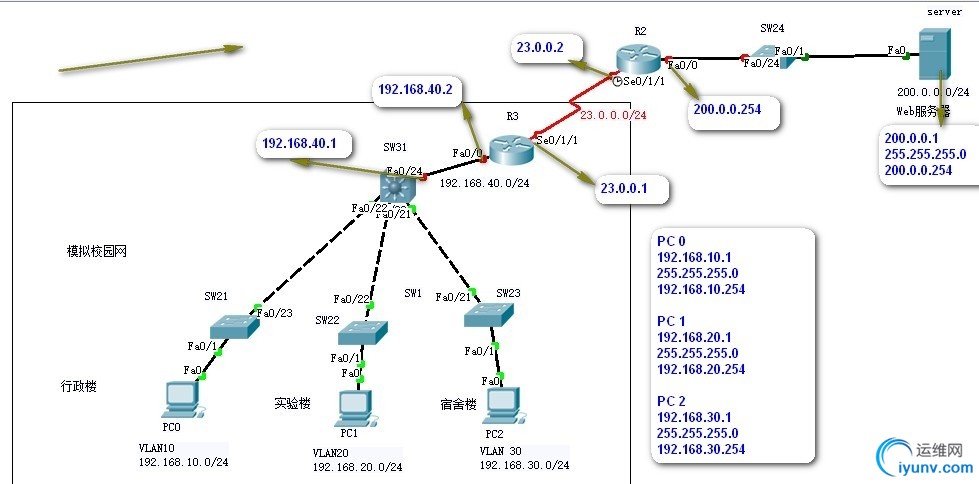

　　拓扑图：

　　实验要求及步骤：
　　1.根据图中的IP地址，合理规划各设备接口和PC的IP地址；
　　2.校园网按照图示划分VLAN，各VLAN通过三层交换机SVI实现通信；另外三层交换机F0/24口开启三层功能并配置IP地址。
　　3.在网络设备SW1，R3上配置静态路由，在R2上配置默认路由，实现各网段的连通；
　　4.给各路由器配置主机名，如图所示；
　　5.在路由器R3上配置loopback接口，配置IP地址为3.3.3.3/24，将其作为路由器远程登录的地址，并进行远程登录
　　的相关配置，实现路由器R3能够远程登录；
　　6.在server上配置WWW服务，使得远程主机可以访问WWW。
　　***********************规划ＩＰ地址*****************************

　　******************划分VLAN ,实现各VLAN通信********************
　　SW21
Switch>enable　　
Switch#
　　
Switch#conf t
　　
Switch(config)#vlan 10       //创建vlan 10
　　
Switch(config-vlan)#exit
　　
Switch(config)#inter f 0/1
　　
Switch(config-if)#switchport access vlan 10
　　
Switch(config-if)#no shut
　　
Switch(config-if)#exit
　　
Switch(config)#inter f 0/23
　　
//因为此线路要实现VLAN包的转发，所以要配置成trunk链路
　　
Switch(config-if)#switchport mode trunk   Switch(config-if)#no shut
　　
Switch(config-if)#exit
　　
Switch(config)#
　　SW 22
Switch(config)#vlan 20　　
Switch(config-vlan)#exit
　　
Switch(config)#
　　
Switch(config)#inter f 0/1
　　
Switch(config-if)#switchport access vlan 20
　　
Switch(config-if)#no shut
　　
Switch(config-if)#exit
　　
Switch(config)#inter f  0/22
　　
Switch(config-if)#switchport mode trunk
　　
Switch(config-if)#no shut
　　SW23的配置同理与SW21和SW22
　　SW31
Switch#conf t　　
Enter configuration commands, one per line.  End with CNTL/Z.
　　
Switch(config)#
　　
Switch(config)#hostname SW31
　　
SW31(config)#vlan 10
　　
SW31(config-vlan)#exit
　　
SW31(config)#vlan 20
　　
SW31(config-vlan)#exit
　　
SW31(config)#vlan 30
　　
SW31(config-vlan)#exit       //创建三个vlan的虚接口
　　
SW31(config)#inter vlan 10
　　
SW31(config-if)#ip address 192.168.10.254 255.255.255.0
　　
SW31(config-if)#no shut
　　
SW31(config-if)#exit
　　
SW31(config)#inter vlan 20
　　
SW31(config-if)#ip address 192.168.20.254 255.255.255.0
　　
SW31(config-if)#no shut
　　
SW31(config-if)#
　　
SW31(config-if)#exit
　　
SW31(config)#
　　
SW31(config)#inter vlan 30
　　
SW31(config-if)#ip address 192.168.30.254 255.255.255.0
　　
SW31(config-if)#no shut
　　
SW31(config-if)#exit              //配置所有vlan的ＩＰ地址
　　
SW31(config)#
　　
//开启三层交换机路由功能，实现不同VLAN之间的通信以及路由功能
　　
SW31(config)#ip routing
　　
SW31(config)#

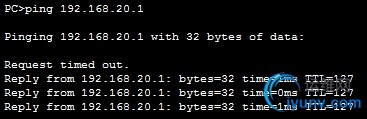

　　Vlan 10 ping vlan 20

　　其他各vlan 一样能ping通
　　*********************给各路由器端口配置IP地址********************
SW31(config)#inter f 0/24　　
SW31(config-if)#no switchport
　　
SW31(config-if)#ip ad
　　
SW31(config-if)#ip address 192.168.40.1 255.255.255.0
　　
SW31(config-if)#no shut
　　
SW31(config-if)#exit
　　
SW31(config)#
Router(config)#hostname R3　　
R3(config)#inter f0/0
　　
R3(config-if)#ip address 192.168.40.2 255.255.255.0
　　
R3(config-if)#no shut
　　
R3(config-if)#exit
　　
R3(config)#inter s 0/1/1
　　
R3(config-if)#ip ad
　　
R3(config-if)#ip address 23.0.0.1 255.255.255.0
　　
R3(config-if)#no shut
Router(config)#hostname R2　　
R2(config)#inter s 0/1/1
　　
R2(config-if)#clock rate 64000
　　
R2(config-if)#ip address 23.0.0.2 255.255.255.0
　　
R2(config-if)#no shut
　　
R2(config-if)#exit
　　
R2(config)#
　　
R2(config)#inter f 0/0
　　
R2(config-if)#ip add
　　
R2(config-if)#ip address 200.0.0.254 255.255.255.0
　　
R2(config-if)#no shut
　　*******配置各个路由器的静态路由与R2的默认路由，实现全网段连通****
R3(config)#ip route 192.168.10.0 255.255.255.0 192.168.40.1　　
R3(config)#ip route 192.168.20.0 255.255.255.0 192.168.40.1
　　
R3(config)#ip route 192.168.30.0 255.255.255.0 192.168.40.1
　　

　　
R3#show ip route
　　
..........................
　　
..........................
　　
C       23.0.0.0 is directly connected, Serial0/1/1
　　
S    192.168.10.0/24 [1/0] via 192.168.40.1
　　
S    192.168.20.0/24 [1/0] via 192.168.40.1
　　
S    192.168.30.0/24 [1/0] via 192.168.40.1
　　
C    192.168.40.0/24 is directly connected, FastEthernet0/0

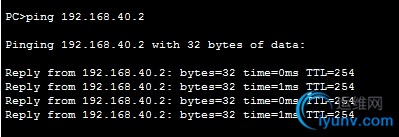

　　此时各个vlan中的PC机都能ping通R3的F0/0接口

SW31(config)#ip route 23.0.0.0 255.255.255.0 192.168.40.2　　
SW31(config)#exit
　　

　　
SW31#show ip route
　　
.........................................
　　
S       23.0.0.0 [1/0] via 192.168.40.2
　　
C    192.168.10.0/24 is directly connected, Vlan10
　　
C    192.168.20.0/24 is directly connected, Vlan20
　　
C    192.168.30.0/24 is directly connected, Vlan30
　　
C    192.168.40.0/24 is directly connected, FastEthernet0/24

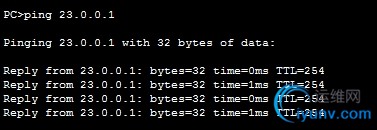

　　此时，各vlan中的所有PC机都能ping通R3的S 0/1/1接口

R2(config)#ip route 192.168.10.0 255.255.255.0 23.0.0.1　　
R2(config)#ip route 192.168.20.0 255.255.255.0 23.0.0.1
　　
R2(config)#ip route 192.168.30.0 255.255.255.0 23.0.0.1
　　
R2(config)#exit
　　
R2#
　　
R2#show ip route
　　
..........................................
　　
C       23.0.0.0 is directly connected, Serial0/1/1
　　
S    192.168.10.0/24 [1/0] via 23.0.0.1
　　
S    192.168.20.0/24 [1/0] via 23.0.0.1
　　
S    192.168.30.0/24 [1/0] via 23.0.0.1
　　
C    200.0.0.0/24 is directly connected, FastEthernet0/0
　　此时，各vlan中的所有PC机都能ping通R2的s 0/1/1接口

　　但是题目中要求要在R2是配置的是默认路由，所以在R2上
R2(config)#no ip route 192.168.10.0 255.255.255.0 23.0.0.1　　
R2(config)#no ip route 192.168.20.0 255.255.255.0 23.0.0.1
　　
R2(config)#no ip route 192.168.30.0 255.255.255.0 23.0.0.1 //删除静态路由
　　
R2(config)#ip route 0.0.0.0 255.255.255.0 23.0.0.1      //添加默认路由
　　
R2(config)#exit
　　

　　
R2#show ip route
　　
..........................................
　　
*   0.0.0.0/24 is subnetted, 1 subnets
　　
S*      0.0.0.0 [1/0] via 23.0.0.1
　　
     23.0.0.0/24 is subnetted, 1 subnets
　　
C       23.0.0.0 is directly connected, Serial0/1/1
　　
C    200.0.0.0/24 is directly connected, FastEthernet0/0
　　此时各vlan中的PC机依然能ping 通R2的s 0/1/1接口

SW31(config)#ip route 200.0.0.0 255.255.255.0 192.168.40.2　　
SW31#show ip route
　　
......................................................
　　
S       23.0.0.0 [1/0] via 192.168.40.2
　　
C    192.168.10.0/24 is directly connected, Vlan10
　　
C    192.168.20.0/24 is directly connected, Vlan20
　　
C    192.168.30.0/24 is directly connected, Vlan30
　　
C    192.168.40.0/24 is directly connected, FastEthernet0/24
　　
S    200.0.0.0/24 [1/0] via 192.168.40.2
R3(config)#ip route 200.0.0.0 255.255.255.0 23.0.0.2　　
R3(config)#exit
　　
R3#
　　

　　
R3#
　　
R3#show ip route
　　
....................................................
　　
C       23.0.0.0 is directly connected, Serial0/1/1
　　
S    192.168.10.0/24 [1/0] via 192.168.40.1
　　
S    192.168.20.0/24 [1/0] via 192.168.40.1
　　
S    192.168.30.0/24 [1/0] via 192.168.40.1
　　
C    192.168.40.0/24 is directly connected, FastEthernet0/0
　　
S    200.0.0.0/24 [1/0] via 23.0.0.2
　　此时各vlan所有ＰＣ机都能ping通R2的f 0/0接口

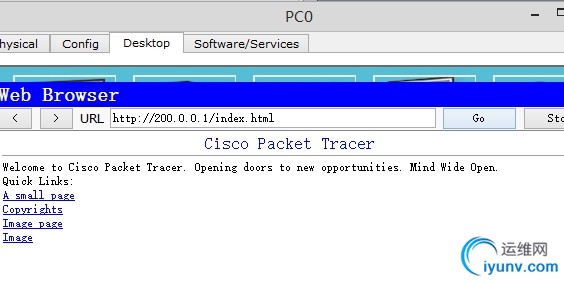

　　而且所有pC机都能访问WEB服务器

　　*********在路由器上配置loopback 0接口，并配置静态路由，使其连通***
R3(config)#inter loopback 0　　
R3(config-if)#ip add
　　
R3(config-if)#ip address 3.3.3.3 255.255.255.0
　　
R3(config-if)#no shut
　　
R3(config-if)#exit
SW31(config)#ip route 3.3.3.0 255.255.255.0 192.168.40.2　　
SW31(config)#exit
　　
SW31#
　　
%SYS-5-CONFIG_I: Configured from console by console
　　

　　
SW31#show ip route
　　
...................................................
　　
     3.0.0.0/24 is subnetted, 1 subnets
　　
S       3.3.3.0 [1/0] via 192.168.40.2
　　
     23.0.0.0/24 is subnetted, 1 subnets
　　
S       23.0.0.0 [1/0] via 192.168.40.2
　　
C    192.168.10.0/24 is directly connected, Vlan10
　　
C    192.168.20.0/24 is directly connected, Vlan20
　　
C    192.168.30.0/24 is directly connected, Vlan30
　　
C    192.168.40.0/24 is directly connected, FastEthernet0/24
　　
S    200.0.0.0/24 [1/0] via 192.168.40.2

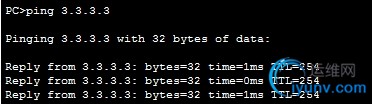

　　此时各vlanPC机能ping通 3.3.3.0网络

　　********将loopbace 0作为路由器远程登录地址，并进行远程登录*****
R3(config)#enable password 123456　　
R3(config)#login
　　
R3(config)#line vty 0 4
　　
R3(config-line)#pas
　　
R3(config-line)#password 123
　　
R3(config-line)#login
　　
R3(config-line)#
　　此时各vlan中所有PC机都能通过远程telnet登录到3.3.3.3上
