cisco 5508无线控制器 高可用性(SSO)部署指南

yesn

　　1.网络拓扑
　　

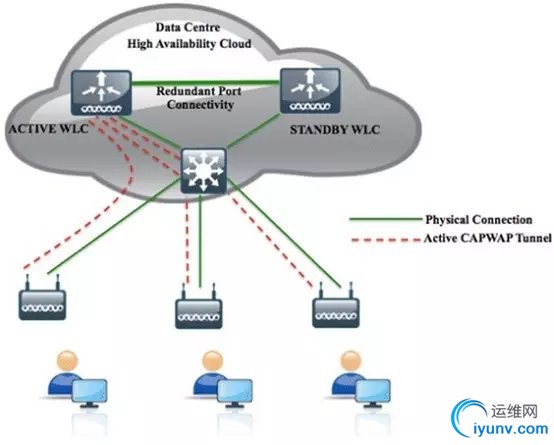

　　通过WLC上的RP端口进行HA连接，如图所示：

　　1）  冗余管理接口(RedundancyManagement Interface)
　　这个接口的IP地址应该和管理接口IP地址配置在同一个子网里。这个接口的作用是通过RP接口发送的keepalive消息来确认活动的WLC的状态。通过对WLC状态的情况来决定是否进行设备切换。

　　2）冗余端口(Redundancy Port)
　　在新的HA架构中，这个接口是一个非常重要的角色，它负责活动WLC和备份WLC之间配置同步，为了检查冗余端口的可达性，每隔100msec发一次UDP包，实时监控设备状态。
　　当配置完冗余管理接口时，系统会自动生成一个冗余端口，IP地址格式为：169.254.X.X，如图：

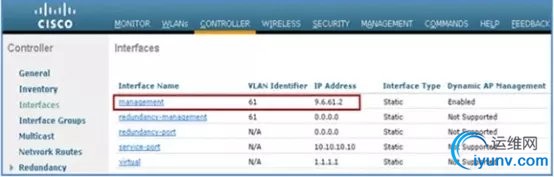

　　1）两台WLC管理接口IP必须在同一子网
　　WLC1:

　　WLC2:

　　
　　2)HA默认是禁用的。打开HA后，配置本地冗余管理接口IP地址和对端冗余管理接口IP地址。
　　WLC1:

　　WLC2:

　　3)配置WLC一个是Primary模式，一个是secondary模式.
　　WLC1:

　　WLC2:

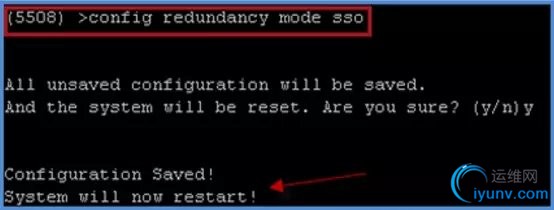

　　4)打开AP SSO模式，开启后设备将重启
　　WLC1:

　　WCL2:

　　5)启用SSO后，WLC设备将重启确认自己的角色，热备WLC将从活动WLC更新配置，以下是启动这两个WLC的日志：
　　WLC1:

　　WLC 2 在第一次重新启动后启用SSO:

　　WLC2启动完以后会变成热备状态。

　　6）检查HA状态。

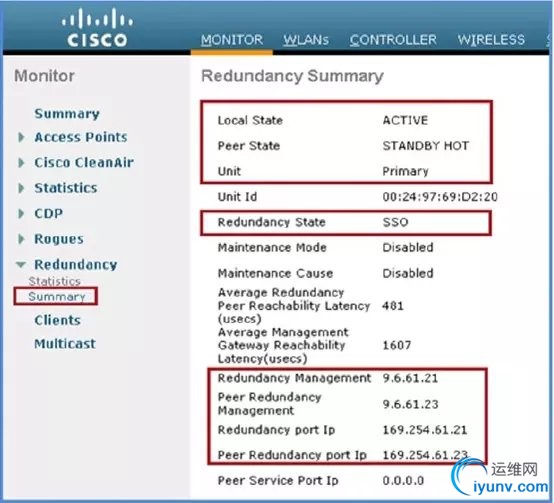

　　a. WLC 1： Monitor > Redundancy > Summary:

　　b. WLC 2, 通过控制台连接:

　　3.配置步骤(GUI方式)
　　1）两台WLC管理接口IP必须在同一子网
　　WLC1:

　　WLC2:

　　2)HA默认是禁用的。打开HA后，配置本地冗余管理接口IP地址和对端冗余管理接口IP地址。
　　WLC1:

　　WLC2:

　　3)配置WLC一个是Primary模式，一个是secondary模式.
　　WLC1:

　　WLC2:

　　4)打开AP SSO模式，开启后设备将重启
　　WLC1:

　　WLC2:

　　5)启用SSO后，WLC设备将重启确认自己的角色，热备WLC将从活动WLC更新配置，以下是启动这两个WLC的日志：
　　WLC 2在第一次重新启动后启用SSO:

　　WLC2启动完以后会变成热备状态。

　　6）检查HA状态。
　　a. WLC 1:Monitor > Redundancy > Summary:

　　b. WLC 2, 通过控制台连接:
