　　ciso dhcp vlan vrrp ospf　实验

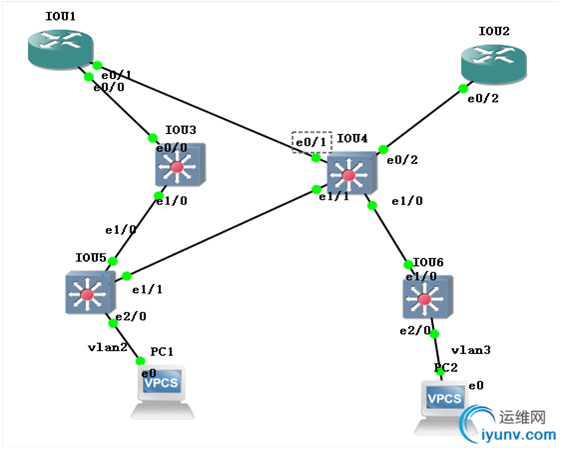

　　一.拓扑

　　二.接口配置
　　IOU1(config)# hostname dhcp
　　dhcp(config)# int e0/0
　　dhcp(config-if)# ip add 1.1.1.1 255.255.255.0
　　dhcp(config-if)# no shut
　　dhcp(config)# int e0/1
　　dhcp(config-if)# ip add 2.2.2.1 255.255.255.0
　　dhcp(config-if)# no shut
　　IOU2(config)# hostname ospf
　　ospf(config)# int e0/2
　　ospf(config-if)# ip add 3.3.3.1 255.255.255.0
　　ospf(config-if)# no shut
　　IOU3(config)# hostname switch1
　　switch1(config)# int e0/0
　　switch1(config-if)# no switchport
　　switch1(config-if)# ip add 1.1.1.2 255.255.255.0
　　switch1(config-if)# no shut
　　IOU4(config)# hostname switch2
　　switch2(config)# int e0/1
　　switch2(config-if)# no switchport
　　switch2(config-if)# ip add 2.2.2.2 255.255.255.0
　　switch2(config-if)# no shut
　　switch2(config)# int e0/2
　　switch2(config-if)# no switchport
　　switch2(config-if)# ip add 3.3.3.2 255.255.255.0
　　switch2(config-if)# no shut
　　三.DHCP
　　dhcp(config)# ip dhcp pool vlan2.0
　　dhcp(dhcp-config)# default-router 192.168.2.1
　　dhcp(dhcp-config)# network 192.168.2.0 255.255.255.0
　　dhcp(dhcp-config)# exit
　　dhcp(config)# ip dhcp pool vlan3.0
　　dhcp(dhcp-config)# default-router 192.168.3.1
　　dhcp(dhcp-config)# network 192.168.3.0 255.255.255.0
　　dhcp(dhcp-config)# exit
　　dhcp(config)# ip dhcp excluded-address 192.168.2.1 192.168.2.10
　　dhcp(config)# ip dhcp excluded-address 192.168.3.1 192.168.3.10
　　DHCP原理，请参考：http://studyit2016.blog.51cto.com/2477884/1897793
　　四.Vlan
　　switch1# vlan data
　　switch1(vlan)# vlan 2 name vlan2.0
　　switch1(vlan)# vlan 3 name vlan3.0
　　switch1(vlan)#exit
　　switch1# conf t
　　switch1(config)# int vlan 2
　　switch1(config-if)# ip add 192.168.2.1 255.255.255.0
　　switch1(config-if)# ip helper-address 1.1.1.1
　　switch1(config-if)# no shut
　　switch1(config)# int vlan 3
　　switch1(config-if)# ip add 192.168.3.1 255.255.255.0
　　switch1(config-if)# ip helper-address 1.1.1.1
　　switch1(config-if)# no shut
　　switch1(config-if)# exit
　　switch1(config)# int e1/0
　　switch1(config-if)# switchport trunk encapsulation dot1q
　　switch1(config-if)# switchport mode trunk
　　switch2# vlan data
　　switch2(vlan)# vlan 2 name vlan2.0
　　switch2(vlan)# vlan 3 name vlan3.0
　　switch2(vlan)#exit
　　switch2# conf t
　　switch2(config)# int vlan 2
　　switch2(config-if)# ip add 192.168.2.2 255.255.255.0
　　switch2(config-if)# ip helper-address 1.1.1.1
　　switch2(config-if)# no shut
　　switch2(config)# int vlan 3
　　switch2(config-if)# ip add 192.168.3.2 255.255.255.0
　　switch2(config-if)# ip helper-address 1.1.1.1
　　switch2(config-if)# no shut
　　switch2(config-if)# exit
　　switch2(config)# int range e1/0 -1
　　switch2(config-if)# switchport trunk encapsulation dot1q
　　switch2(config-if)# switchport mode trunk
　　IOU5(config)# no ip routing
　　IOU5(config)# host switch3
　　switch3(config)# exit
　　switch3# vlan data
　　switch3(vlan)# vlan 2 name vlan2.0
　　switch3(vlan)# vlan 3 name vlan3.0
　　switch3(vlan)#exit
　　switch3(config)# int range e1/0 -1
　　switch3(config-if)# switchport trunk encapsulation dot1q
　　switch3(config-if)# switchport mode trunk
　　switch3(config)#exit
　　switch3(config)# int e2/0
　　switch3(config-if)# switchport access vlan 2
　　IOU6(config)# no ip routing
　　IOU6(config)# host switch4
　　switch4(config)# exit
　　switch4# vlan data
　　switch4(vlan)# vlan 2 name vlan2.0
　　switch4(vlan)# vlan 3 name vlan3.0
　　switch4(vlan)#exit
　　switch4(config)# int range e1/0
　　switch4(config-if)# switchport trunk encapsulation dot1q
　　switch4(config-if)# switchport mode trunk
　　switch4(config)#exit
　　switch4(config)# int e2/0
　　switch4(config-if)# switchport access vlan 3
　　Vlan详解，请参考：http://studyit2016.blog.51cto.com/2477884/1907709
　　五.OSPF
　　dhcp(config)# router ospf 100
　　dhcp(config-router)# router-id 10.10.10.10
　　dhcp(config-router)# network 1.1.1.0 0.0.0.255 a 0
　　dhcp(config-if)# network 2.2.2.0 0.0.0.255 a 0
　　switch1(config)# router ospf 100
　　switch1(config-router)# router-id 20.20.20.20
　　switch1(config-router)# network 1.1.1.0 0.0.0.255 a 0
　　switch1(config-router)# network 192.168.2.0 0.0.0.255 a 0
　　switch1(config-router)# network 192.168.3.0 0.0.0.255 a 0
　　switch2(config)# router ospf 100
　　switch2(config-router)# router-id 30.30.30.30
　　switch2(config-rotuer)# network 3.3.3.0 0.0.0.255 a 1
　　switch2(config-router)# network 192.168.2.0 0.0.0.255 a 0
　　switch2(config-router)# network 192.168.3.0 0.0.0.255 a 0
　　ospf(config)# router ospf 100
　　ospf(config-router)# router-id 40.40.40.40
　　ospf(config-router)# network 3.3.3.0 0.0.0.255 a 1
　　OSF相关概念http://studyit2016.blog.51cto.com/2477884/1947284
　　http://studyit2016.blog.51cto.com/2477884/1951166
　　六.VRRP
　　switch1(config)# int vlan 2
　　switch1(config-if)# vrrp 1 ip 192.168.2.254
　　switch1(config-if)# vrrp 1 preempt
　　switch1(config-if)# vrrp 1 priority 120
　　switch1(config-if)# vrrp 1 track 1
　　switch1(config-if)# vrrp 1 track 2
　　switch1(config)# int vlan 3
　　switch1(config-if)# vrrp 2 ip 192.168.3.254
　　switch1(config-if)# vrrp 2 preempt
　　switch1(config-if)# vrrp 2 priority 95
　　switch1(config-if)# vrrp 2 track 1
　　switch1(config-if)# vrrp 2 track 2
　　switch1(config)# track 1 interface e1/0 line-protocol
　　switch1(config)# track 2 interface e0/0 line-protocol
　　switch2(config)# int vlan 2
　　switch2(config-if)# vrrp 1 ip 192.168.2.254
　　switch2(config-if)# vrrp 1 preempt
　　switch2(config-if)# vrrp 1 priority 95
　　switch2(config-if)# vrrp 1 track 1
　　switch2(config-if)# vrrp 1 track 2
　　switch2(config)# int vlan 3
　　switch2(config-if)# vrrp 2 ip 192.168.3.254
　　switch2(config-if)# vrrp 2 preempt
　　switch2(config-if)# vrrp 2 priority 120
　　switch2(config-if)# vrrp 2 track 1
　　switch2(config-if)# vrrp 2 track 2
　　switch2(config)# track 1 interface e1/1 line-protocol
　　switch2(config)# track 2 interface e0/1 line-protocol
　　注：vrrp在IOU中测试，虚拟IP不通，需要使用是本地ios测试
　　STP请参考：http://studyit2016.blog.51cto.com/2477884/1908456
