Cisco 模拟器GNS3安装及使用方法

xglys

　　GNS3是一款具有图形化界面可以运行在多平台（包括Windows, Linux, and MacOS等）的网络虚拟软件。Cisco网络设备管理员或是想要通过CCNA,CCNP,CCIE等Cisco认证考试的相关人士可以通过它来完成相关的实验模拟操作。同时它也可以用于虚拟体验Cisco网际操作系统IOS或者是检验将要在真实的路由器上部署实施的相关配置。
　　简单说来它是dynamips的一个图形前端，相比直接使用dynamips这样的虚拟软件要更容易上手和更具有可操作性。
　　GNS3整合了如下的软件：
　　Dynamips：一款可以让用户直接运行Cisco系统(IOS)的模拟器
　　Dynagen：是Dynamips的文字显示前端
　　Pemu：PIX防火墙设备模拟器。
　　Winpcap：windows平台下一个免费，公共的网络访问系统。开发winpcap这个项
　　目的在于为win32应用程序提供访问网络底层的能力。
　　设计优秀的网络拓扑结构
　　模拟Cisco路由设备和PIX防火墙
　　仿真简单的Ethernet, ATM和帧中继交换机
　　能够装载和保存为Dynamips的配置格式，也就是说对于使用dynamips内核的虚拟软件具有较好的兼容性支持一些文件格式(JPEG, PNG, BMP and XPM)的导出

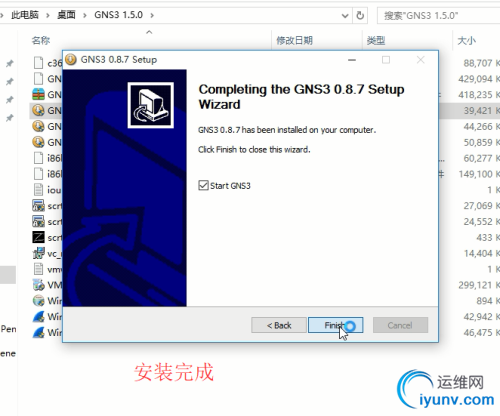

　　1.    首先安装GNS3  0.8.7

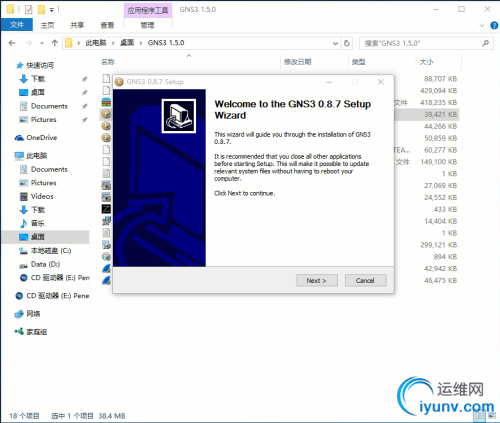

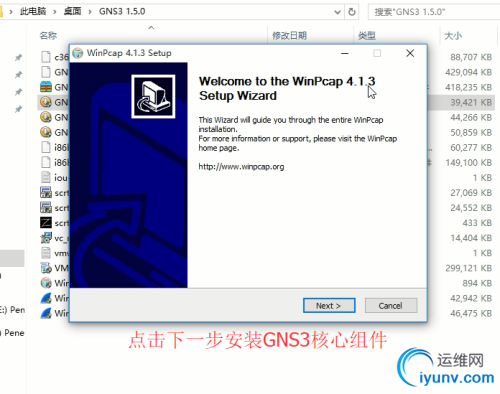

　　第一步：双击安装包点击下一步安装

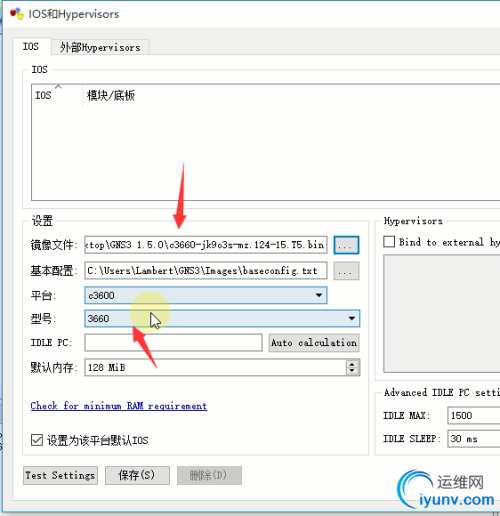

　　2. 对 GNS3做些设置。

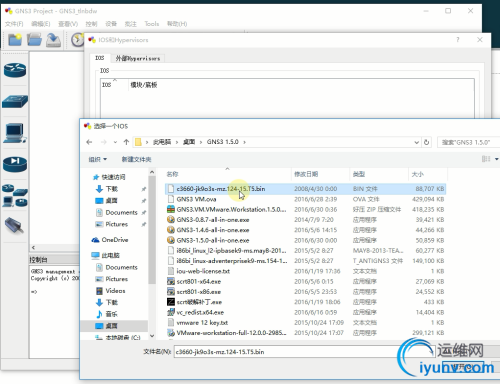

　　3660的IOS可以用到CCIE理论阶段！

　　没有计算这个Idle-PC的时候我们的电脑会傻傻分不清那个是物理机那个是模拟器，所以CPU占用会很高

　　第一个是一个快速以太口，第二个是一个以太口，第三个是4个以太口，第四个是16个快速以太口，第五个是串口广域网线缆。

　　现在我们去计算一下Idle-PC值
　　拉两个设备连接然后右击其中一个设备选择-idle PC

　　计算idle PC的时候最好选择带有*号的值是最优的，然后你会发现CPU占用降了很多

　　3.安装关联SecureCRT
　　因为GNS3自带的配置窗口不太好用每拉一个设备都会出来一个独立的窗口，所以我们不用它

　　根据你的操作系统去选择安装64位或者32位的，这里我是64位的

　　下一步

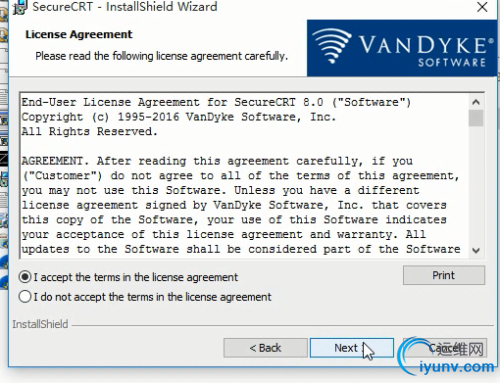

　　同意协议下一步

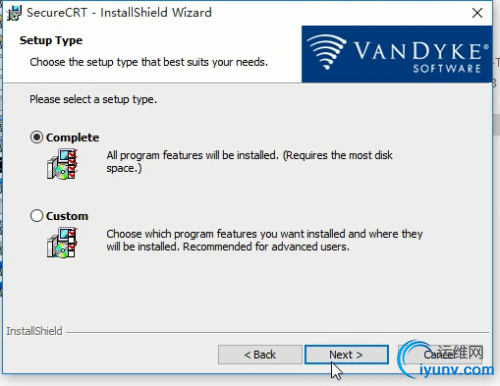

　　下一步

　　下一步

　　把第二个勾打上，是在桌面上创建一个快捷方式，待会破解的时候需要用到

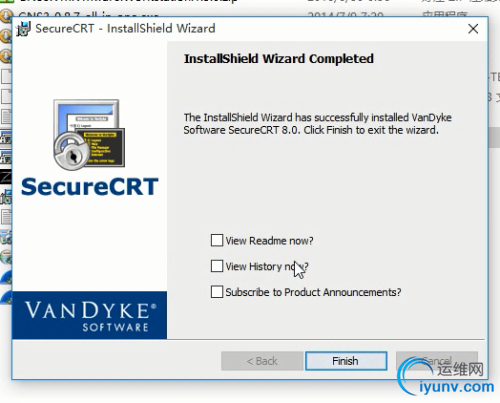

　　安装完成把这些不需要的全部勾掉点击完成

　　4.破解CRT
　　在桌面上找到CRT图标不要打开，右击打开文件所在位置

　　把刚刚的破解补丁粘贴进去

　　粘贴进去以后，注意要右击使用管理员权限运行破解补丁，不然会破解失败

　　点击计算然后点击打补丁

　　选择安装好的CRT图标打补丁

　　然后破解软件不要关，我们打开CRT软件点击注册

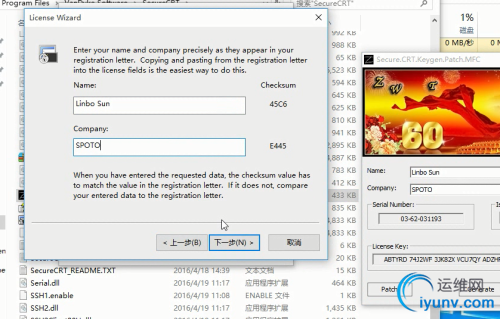

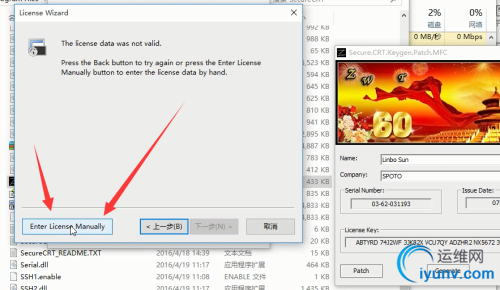

　　手动填写

　　然后对着软件复制粘贴就可以了。

　　注册成功恭喜你

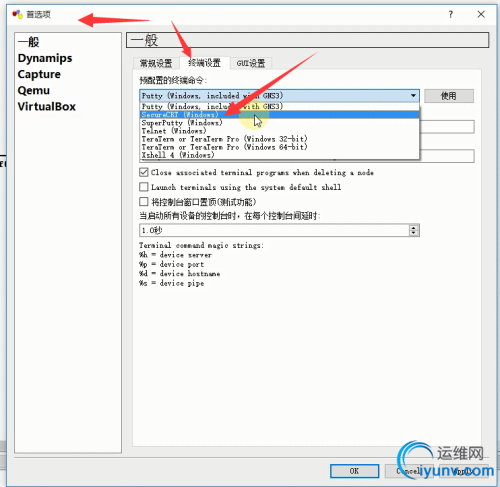

　　5.把CRT关联到GNS3

　　把这个粘贴到关联GNS3时候的终端命令行

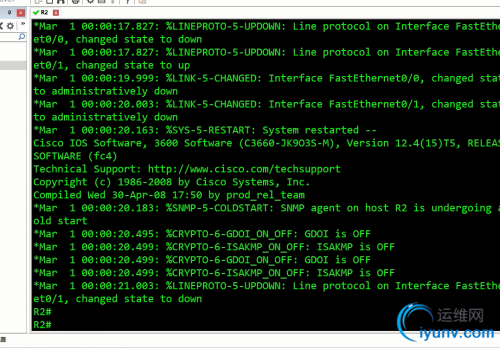

　　这个时候在打开设备的时候就出来就CRT界面

　　6.安装Wireshark抓包软件
　　双击安装

　　一路的下一步，这里的路径最好不要改

　　这里把这个给勾掉，因为前面装GNS3的时候已经安装过了

　　勾掉点击下一步

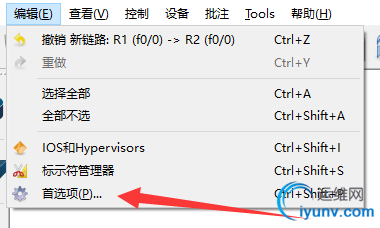

　　安装完成以后我们去编辑首选项关联一下Wireshark

　　然后我们给两个设备配置一下IP地址，右击线路启动抓包软件看看能不能打开

　　成功打开

　　如有明之处，或者需要软件的安装包，可在私聊我发给你！
　　完！
　　吴迪
　　2017.10.29
