　　=====port channel=============
　　STP-防环,非根非指定口block.
　　PCH-带宽利用率提升，逻辑上单链路 l2/l3都可以使用
　　passive -LACP /active-Lacp/ on-Static
　　无协议-on
　　有协商-LACP
　　neuxs 不支持PACP
　　vPC---纯二层 技术，没有三层功能
　　vitrual Port channel
　　解决的是跨框 ，目前只支持仅2台,逻辑上2台变逻辑一台,结合生成一个虚拟nexus 交换机
　　VPC: 最后的效果就是无环，链路全部打开.

　　domain>　　PKL: peer keep live,UDP3200,不建议背对背--->check alive
　　PL:peer link ,万兆10G以太网链路背对背 ,就是port channel--->transfer data,用来传流量.一般是用来传控制流量. A<--->B 间传CFS
　　PORTS：member port ：交换机上双上行口 , orphan （孤立口）port ：交换机单上行口
　　VPC控制面:
　　CFS oe （over ethert）：传了一堆控制面的信息
　　roles: 一台是 primary  另外一台是sencondary VPC没有抢占机制.
　　VPC数据面：
　　限制条件：所有流量经过PL就不回从member口出去.
　　出流量就近处理。
　　peer gateway-默认打开的---for external traffic
　　VPC member port down产生后果:无附加后果
　　PKL Down: 各做各的事情
　　PL Down （PKL fine）: seconday member ports suspend
　　PKL Down and PL down===>双活/脑裂 各做个
　　补救：auto recovery
　　============Febric path==========
　　解决东西流量16-ways扩展，理解为16个上游，由于VPC只能支持2个设备，FP就诞生了,基于会话MAC地址学习. 大二层解决方案/SPINE-LEAF--FP,一旦spine多了，不同的LEAF就可以相互通信，从而实现了大二层. .受VXLAN打击现在用的少.
　　配置非常简单:开启feature,打开端口，划好vlan.
　　相同技术：Trill
　　FP-----EVE--大多都是自动配置的
　　FP 端口角色:
　　core ports:仅收发fp帧,没有mac address table. edge ports:可发传统帧，基于MAC地址学习
　　core ports<--->fp<----->edge ports --->CE [classic ethernet]
　　core & edge 成对出现，形成邻居 ，全网跑isis,不用配，全网传递信息.

　　控制面: L2 ISIS 自己形成switch>　　unified port: 统一端口用来传ethernet OR FC,一个瞬间只能传ethernet or FC
　　unified fabric:统一架构 支持 FCOE，基于以太网的类型来区分到底是over ethernet还是纯ethernet?!
　　FCOE 拓扑:
　　CNA<vN port>===<vF port>N5K
　　CNA <vN port>====<vF port>Nexus 2K Fex (fabric exterder)====Fabric link====Nexus 5000
　　FCOE and vPC:Fcoe的流量只能走单边
　　======SDN & CLOUD====================================
　　SDN/Rest API
　　clinet ----> http --->server / provider ---> server
　　server ----> http ---->json/xml ----> clinet
　　SDN自动化控制器
　　NB 北向标准----- human----标准rest API
　　SB  南向标准----- device ----标准netconf<内容层，操作层，消息层，加密通信层-ssh/tcp>

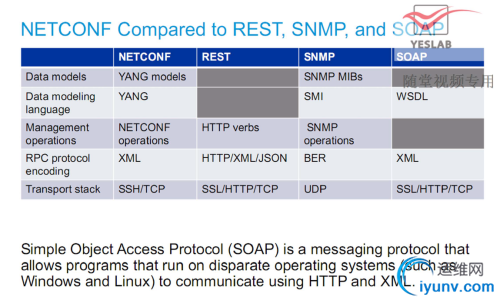

　　netconf比较

　　云计算：
　　自服务化
　　可扩展化
　　资源池化（虚拟化）
　　可以随时访问
　　IAAS: infrastruture  as a service---open stack用来管理IAAS
　　PAAS: platform as a service---platform for develop
　　SAAS: software as a service--desktop application
　　UCSd : UCS director 相当于云管理平台
　　ACI/SDN: controller, APIC-DC,维护方式：GUI
　　北方向--REST API--SDN/Ph
　　南方向--opflex---N9K，APIC 控制 N9K角色,下发policy
　　===============CCIE process=============
　　N7K 启动过程:
　　kenerl: boot flash: ****kickstart.bin
　　no mantennace mode
　　(boot)load bootflash:***.bin
　　二层协议:
　　STP : Rapid PVST / PVRST+ /MST
　　Toolkit:
　　-----单向链路问题-----
　　loop gurad:配置在端口，避免进入foward状态，只对单一设备生效。不常用 。
　　BA:Bridge assurance.一种类似 loop guard的 功能 .
　　BA bridge assurance：需要链路两段都配,所有端口 状态都可以 配 ，确保链路不会进去 环路 状态
　　上面 两种 技术都要 依赖 BPDU.
　　UDLD：不依赖BPDU.一层检查设备连接
　　=====vPC======
　　show vpc role
　　show vpc status
　　interface edage )# vpc memeber 100
　　双下联：member port
　　单下联: oraphe port
　　vPC种类 :
　　standard vpc
　　enhance vpc
　　vpc over fp=== VPC plus
　　vpc over vxlan
　　vpc over aci
　　VPC guidelines:
　　1-switch type 平台一样
　　2-link speed: 10Gbp+
　　3-vpc keep live (三层可达,不建议 背对背) udp 3200 port
　　4-vpc peer link:万兆卡
　　5-number of VPC peers:2
　　6-number of VPC domain PER switch:1
　　7-routing 《vpc peer-gateway》
　　VPC最佳 用在接入层
　　1-create domain
　　2-configure PKL
　　3-configure PL ,建议背对背
　　4-create vpc
　　5-peer gateway {optional}
　　6-一致性检查
　　vPC 故障分析
　　1-memeber port down----no effect,memeber port change to orphan port.
　　2-PKL down only---- no role change.双方都认为对方不在online, 然后各做各的事情 forwarding
　　3-only PL Down ------ 双方信息不能同步 ，但直到对方在，secondary memeber ports suspended.
　　4-PKL down then PL down-----双方彻底失联。导致的结果是双活OR脑裂。各做各，中间有不确定路径.双方role都变为 primary. 链路恢复，定义角色恢复
　　5-PL DOWN then PKL down--------可以配置auto-recovery , 可以让secondary memeber port 激活,工作 ，最后的结果是 双活 OR 脑裂 .
　　vPC over FCOE 只能走单边。
　　vPC over ACI ,no need PL/pkl, 同步信息都是通过 controller(ZMQ信息instead of CFS)
　　====FEX=====
　　Fex:就是远程板卡 Fex and vn tag，极度依赖parent
　　HIF,LIF,VIF (according to VNTAG forwarding)
　　deployment type:static pinning,dynamic pinning (default), active-active,ehanced vPC.
　　======Fabric Path=====: MAC IN MAC 构造
　　=====FHRP=====(第一跳冗余协议)
　　HSRP/VRRP/GLBP
　　=======OTV========
　　Overlay transport vituralisation,不用MPLS L2***，不用拉物理线路的前提下一种廉价技术方案. 不同数据中心二层访问解决方案。
　　OTV完成了：
　　1-mac路由 ，实现多个数据中心二层互通 《mac in ip》===>不是大二层技术，实现特定 vlan通信，而是DCI[跨数据中心]技术 ，跨数据中心mac互通，让两个站点间vlan互通。
　　mac routing-- conftrol plane:isis
　　2-dynamic encap of l2 in l3，动态封装
　　3-Arp cache ，支持组播 etc...
　　OTV构成components:
　　edge devices:N7k support only OTV (边缘设备,一般是旁挂方式)
　　边界设备有三种接口：

　　1-internal interfacs: 二层流量，二层口，纯MAC with vlan>　　2-join interface:can support组播流量 <三层口>
　　3-overlay interface:本地给包做封装,本地环回口
　　PS:两边DC的SUBNET必须一致，VLANID最好保持一致
　　OTV Control plane: is-is 可以单播也可以组播 建立邻居关系
　　单播的话就需要制定一个单播服务器，把边界设备注册到单播服务器上
　　最后的结果形成vlan-mac-IF 这样对应表，进行mac routing.
　　show otv adjacency
　　show otv route //不是三层route
　　data plane: over gre （mpls 头）, 老版本，效率低
　　over udp (vxlan头), 新版本,效率高，需要手动制定
　　otv encapsulation-format ip gre | udp
　　otv 不传bpdu,未知单播流,避免环路和广播风暴
　　如果一个site有两个otv uplink，需要配site vlan,做统一站点识别
　　DC1：
　　feature otv
　　interface overlay1
　　otv join-inter
　　otv exend-vlan 100,200
　　otv site-vlan 300 \\不传流量

　　otv site-id 0x1  \\dc site>　　adj xxxx
　　DC2：
　　feature otv
　　interface overlay1
　　otv join-inter
　　otv exend-vlan 100,200
　　otv site-vlan 300 \\不传流量，可以根dc1一样，也可以不一样

　　otv site-id 0x2  \\dc site>　　adj xxxx
　　OTV VLAN MApping 200 to 400 \\转vlan, 两dc转后的vlan必须一致.
　　=========
　　云系统 架构
　　=========
　　hardware infras:底层资源
　　domain abstraction:资源池化
　　system abstraction:云 管理 平台 -open stack
