1、Cacti配置安装、监控Cisco交换机

fgdfg

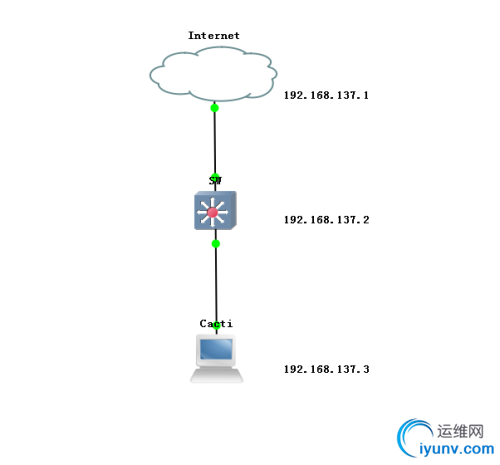

　　1、实验拓扑

　　2、安装Cacti
　　2.1、安装相关软件
　　[root@CentOS6 ~]# yum install -y httpd php php-mysql php-snmp mysql-server php-pdo net-snmp net-snmp-libs  net-snmp-utils  net-snmp-devel  ruby ruby-devel  gcc
　　[root@CentOS6 ~]# vim /etc/snmp/snmpd.conf
　　62行的systemview改为all
　　修改前access  notConfigGroup ""      any       noauth    exact  systemview none none
　　修改后access  notConfigGroup ""      any       noauth    exact  all none none
　　85行的#号去掉
　　修改前#view all    included  .1                               80
　　修改后view all    included  .1                               80
　　启动相关服务
　　[root@CentOS6 ~]# service snmpd start
　　[root@CentOS6 ~]# service httpd start
　　[root@CentOS6 ~]# service mysqld start
　　设置开启启动
　　[root@CentOS6 ~]# chkconfig snmpd on
　　[root@CentOS6 ~]# chkconfig httpd on
　　[root@CentOS6 ~]# chkconfig mysqld on
　　2.2、安装第三方yum源和RRDtool
　　[root@CentOS6 ~]#rpm -ivh ftp://ftp.pbone.net/mirror/ftp5.gwdg.de/pub/opensuse/repositories/home:/smite:/repo-repo/CentOS_CentOS-6/i686/rpmforge-release-0.5.3-1.1.i686.rpm
　　[root@CentOS6 ~]# yum -y install rrdtool-*
　　2.3、CACTI安装
　　[root@CentOS6 ~]# mkdir cacti
　　[root@CentOS6 ~]# cd cacti/
　　[root@CentOS6 cacti]# wget http://www.cacti.net/downloads/cacti-0.8.8h.tar.gz
　　[root@CentOS6 cacti]# tar -zxvf cacti-0.8.8h.tar.gz -C /var/www/html/
　　[root@CentOS6 cacti]# cd /var/www/html/
　　[root@CentOS6 html]# mv cacti-0.8.8h/ cacti
　　2.4、MYSQL配置
　　[root@CentOS6 html]# useradd cacti
　　[root@CentOS6 html]# echo "cacti" | passwd --stdin cacti
　　[root@CentOS6 html]# mysql
　　mysql> create database cacti;

　　mysql> grant all privileges on cacti.* to cacti@localhost>
　　mysql> grant all privileges on cacti.* to cacti@192.168.137.3>　　mysql> flush privileges;
　　mysql> \q
　　2.5、CACTI配置
　　[root@CentOS6 html]# crontab -e
　　*/1 * * * * php /var/www/html/cacti/poller.php >/dev/null 2>&1
　　[root@CentOS6 html]# mysql -ucacti -pcacti cacti </var/www/html/cacti/cacti.sql
　　[root@CentOS6 html]#  cd /var/www/html/cacti/
　　[root@CentOS6 cacti]# chown -R root.root *
　　[root@CentOS6 cacti]# vim /var/www/html/cacti/include/config.php
　　$database_type = "mysql";
　　$database_default = "cacti";
　　$database_hostname = "localhost";
　　$database_username = "cacti";
　　$database_password = "cacti";
　　$database_port = "3306";
　　$database_ssl = false;
　　2.6、同步时钟
　　[root@CentOS6 ~]# yum -y install ntp
　　[root@CentOS6 ~]# ln -sf /usr/share/zoneinfo/Asia/Shanghai    /etc/localtime
　　[root@CentOS6 ~]# crontab -e
　　*/1 * * * * php /var/www/html/cacti/poller.php >/dev/null 2>&1
　　*/1 * * * * /usr/sbin/ntpdate asia.pool.ntp.org >/dev/null 2>&1
　　3、配置交换机
　　en
　　conf t
　　interface Vlan1
　　ip address 192.168.137.2 255.255.255.0
　　no shut
　　ip route 0.0.0.0 0.0.0.0 192.168.137.1
　　snmp-server community cacti RO

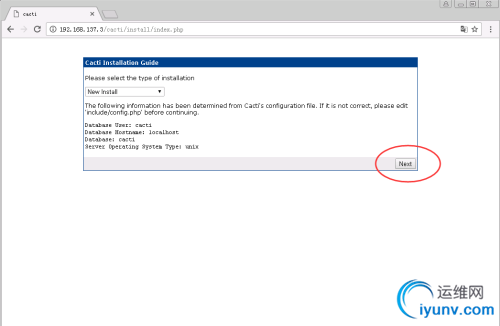

　　4、cacti初始化

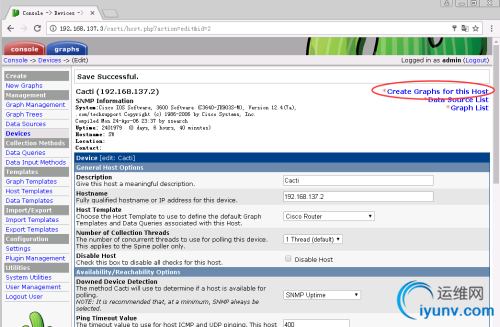

　　5、caci监控交换机端口流量
