你理解这些Cisco NAT分类和原理吗

判官007

　　在Cisco路由器中，不仅包括最常见的基于内部地址转换的静态NAT和动态NAT，还有基于内部目的地址转换的静态NAT和动态NAT，以及像基于端口地址转换的PAT（在Cisco中称之为重载（Overloading）NAT）和重叠（Overlapping）网络环境中的静态和动态NAT等 。下面仅以专网与公网之间的转换为例介绍以上这些Cisco NAT类型。
　　n  静态NAT（Static NAT）
　　静态NAT是把非注册IP地址（如本地局域网IP地址）一对一地映射到公网注册IP地址（如互联网IP地址）。这在网络设备需要以互联网IP地址访问外网时特别有用。但一定要注意，这里仅例举了单一的正方向的IP地址转换，实际上是可以反方向，或者双方向进行IP地址转换的，下面的动态NAT和复用NAT也一样可以有正向、反向、或者双向转换方式。

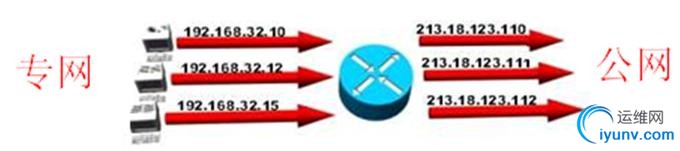

　　如图5-4显示的是一个静态NAT应用示例（注意箭头方向）。路由器内、外两个网络，左侧内部网络中的192.168.32.10、192.168.32.12和192.168.32.15这三台主机使用的私有网络IP地址，通过路由器的NAT功能最终对应转换成213.18.123.110、213.18.123.11和213.18.123.12这三个公网IP地址，让对方看到的也是这三个公网IP地址。

　　图5-4  静态NAT应用示例
　　n  动态NAT（Dynamic NAT）
　　动态NAT是把一个非注册IP地址动态地映射到一个注册IP地址池中的一个地址。具体映射是哪两组IP地址之间的映射关系，还要看所配置的具体公用IP地址池和通信时间。但最终非注册IP地址与注册IP地址还是一对一地进行映射。

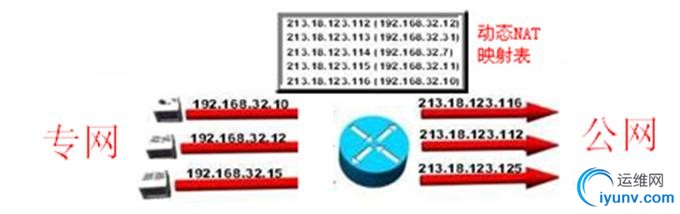

　　图5-5是一个动态NAT应用的示例。内网中的三个IP地址与一个范围为213.18.123.100 到213.18.123.150的公网IP地址池进行动态映射。最终的结果是，192.168.32.10映射为213.18.123.116，192.168.32.12映射为213.18.123.112，而192.168.32.15映射为213.18.123.125，……。

　　图5-5 动态NAT应用示例
　　n  重载或复用（Overloading）NAT（或称PAT）
　　重载NAT是动态NAT的一种形式。它是通过与IP地址的不同端口组合，把多个非注册IP地址映射到一个注册IP地址，也就是通常所说的“PAT”（Port Address Translation，端口地址转换）。通过PAT，则数千内网用户都可以仅通过一个公网IP地址访问Internet。
　　图5-6是一个重载NAT的应用示例。示例中本地网络中的所有用户通过路由器访问公用网络时，都将映射成同一个公网IP地址——213.18.123.100，只是所使用的端口不同而已（分别为101、102、103号端口）。这对于公网IP地址比较紧张，而内网中又部署了多种应用服务器时特别有用，可以通过一个公网IP地址配置多个应用服务器。

　　图5-6 重载NAT应用示例
　　n  重叠（Overlapping）NAT
　　当内部网络中使用的IP地址是外部网络中注册的IP地址时（也就是内、外部网络使用的是相同IP地址段时），路由器需要维护一张查询表，以便截取来自内部网络的数据包，并用外部网络中没有使用的注册IP地址进行替换。但要注意，NAT路由器必须转换内部网络本地地址为注册的唯一（也就是没有被使用的）IP地址，同时也必须转换外部网络本地址为内部网络中唯一的IP地址。这既可以通过静态NAT，又可以通过使用DNS和动态NAT来实现。
　　【经验之谈】重叠NAT主要应用于使用公网IP地址的内部网络服务器的地址转换，这样的可以隐藏内部网络服务器的真实公网IP地址，有利于保护服务器的安全。因为经过NAT转换后，内部网络服务器对外呈现的是另一个公网IP地址，不是真实的服务器IP地址。

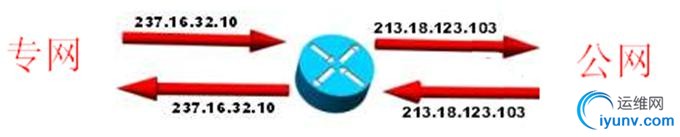

　　图5-7显示了一个重叠NAT的应用示例。在内部网络中使用的IP地址段为237.16.32.xx（也是注册的公网IP地址），而外部网络主机也是使用这个地址段。这时，NAT路由器需要转换内部网络中的本地IP地址（如237.16.32.10）为一个区别于外部网络的另一网段的全局地址（如213.18.123.103），以避免与外部网络中的用户造成潜在的冲突。同时在由外部网络向内部网络发送数据时，NAT路由器也将转换内部全局地址（如213.18.123.103）为内部本地地址（如237.16.32.10）。

　　图5-7  重叠NAT应用示例
　　以下内容摘自《路由器配置与管理完全手册——Cisco篇》一书。
