DHCP原理解析及其在cisco上的配置

wuaji

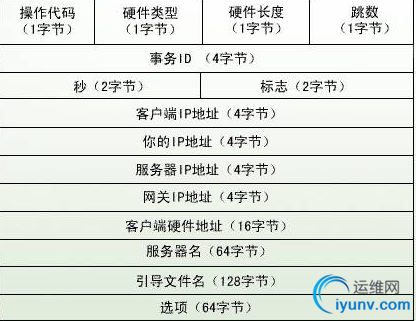

　　DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是IETF为实现IP的自动配置而设计的协议，它可以为客户机自动分配IP地址、子网掩码以及缺省网关、DNS服务器的IP地址等TCP/IP参数。了解DHCP工作过程可以帮助我们排除有关DHCP服务遇到的问题。DHCP 协议是基于UDP层之上的应用，dhcp使用udp携带报文，udp封装在ip数据包中发送。我们先来看下dhcp报文格式

　　OP：若是client送给server的封包，设为1，反向为2；
　　Htype：硬件类别，ethernet为1；
　　Hlen：硬件长度，ethernet为6；
　　Hops：若数据包需经过router传送，每站加1，若在同一网内，为0；

　　Transaction>　　Seconds：由用户指定的时间，指开始地址获取和更新进行后的时间；
　　Flags：从0-15bits，最左一bit为1时表示server将以广播方式传送封包给 client，其余尚未使用；
　　Ciaddr：用户IP地址；
　　Yiaddr：客户IP地址；
　　Siaddr：用于bootstrap过程中的IP地址；
　　Giaddr：转发代理（网关）IP地址；
　　Chaddr：client的硬件地址；
　　Sname：可选server的名称，以0x00结尾；
　　File：启动文件名；
　　Options：，厂商标识，可选的参数字段
　　下面我们主要说下客户机从dhcpserver获取ip的过程，它处于6中状态分别是初始状态，选择状态，请求状态，绑定状态，重新获取状态，重新绑定状态。我们就结合我下面画的这张图好好说下

　　1.主机启动，dhcp处于INI状态为了获取ip地址，DHCP客户机初始化TCP/IP，通过UDP端口67向网络中发送一个DHCPDISCOVER广播包，请求租用IP地址。该 广播包中的源IP地址为0.0.0.0，目标IP地址为255.255.255.255；包中还包含客户机的MAC地址和计算机名，本地所有的dhcpserver会收到这个报文，数据包中的目标端口设为BOOTP67端口。这时dhcp会处于select状态。
　　2.处于select状态的主机会接受dhcpserver发来的dhcpoffer报文，每个报文中会包含为客户机配置的信息以及server为客户机提供的租用ip，一般主机会受到零个或者多个offer报文（一般主机会响应第一个offer报文），并与server协商相关事宜，为此主机会发送一个dhcpquest报文，并进入request状态。
　　3.dhcpserver会给客户机一个ack的确认信息，这时一个dhcp获取过程结束。主机进入BIND稳定状态。
　　4.假如主机不需要ip地址或者需要换个ip，这时主机会发送一个dhcprelease报文向dhcpserver，这时主机重新处于初始状态。
　　5.一般服务器给客户机的ip地址都有租期，时间长短不等，而dhcp主机会有3个计时器，当择期过半50%，这时主机会发送一个dhcprequest报文要求续租进入renew状态，serverdhcp会响应这个报文发送ack确认信息，这时dhcp会重新进入BOND状态。
　　6.假如dhcpserver没有响应主机的请求，等租期到了87.5%这时主机会重新发送dhcprequest报文要求续租，主机进入rebind状态，假如这时候dhcpserver不高兴（ip地址不够用）发送来一个否确认信息，这时主机会重新进入初始状态再次按照1——4步骤重新申请ip。假如收到ack老大的确认续租成功，说明这个ip我们还可以继续使用。没有响应，我们的主机只有等到我们ip租期耗尽，重新进入初始状态重新获取。
　　报文类型：
　　1）DHCPDISCOVER（0x01），此为Client开始DHCP过程的第一个报文
　　　　2）DHCPOFFER（0x02），此为Server对DHCPDISCOVER报文的响应
　　3）DHCPREQUEST（0x03），此报文是Slient开始DHCP过程中对server的DHCPOFFER报文的回应，或者是client续延IP地址租期时发出的报文
　　4）DHCPDECLINE（0x04），当Client发现Server分配给它的IP地址无法使用，如IP地址冲突时，将发出此报文，通知Server禁止使用IP地址
　　5）DHCPACK（0x05），Server对Client的DHCPREQUEST报文的确认响应报文，Client收到此报文后，才真正获得了IP地址和相关的配置信息。
　　6）DHCPNAK（0x06），Server对Client的DHCPREQUEST报文的拒绝响应报文，Client收到此报文后，一般会重新开始新的DHCP过程。
　　7）DHCPRELEASE（0x07），Client主动释放server分配给它的IP地址的报文，当Server收到此报文后，就可以回收这个IP地址，能够分配给其他的Client。
　　8）DHCPINFORM（0x08），Client已经获得了IP地址，发送此报文，只是为了从DHCP SERVER处获取其他的一些网络配置信息，如route ip，DNS Ip等，这种报文的应用非常少见。
　　如：运行IPCONFIG/RELEASE后，PC会发出释放IP的报文，DHCP Message Type是7，他的作用是主动释放server分配给它的IP地址的报文，Server收到此报文后，就可以回收这个IP地址，能够分配给其他的Client。
　　如果一台客户机未从该DHCP服务器获取过地址，或者它获得的地址已过期，那么它将需要经过全部四个步骤才能得到一个IP地址。
　　我们说完了dhcp获取过程，下面我们说下cisco路由下dhcp配置（这是借用论坛一个例子我就不配了呵呵^）

　　如图中所示，当R1  的接口配置为DHCP 获得地址后，那么将从F0/0 发出目的
　　地为255.255.255.255  的广播请求包，如果R2 为DHCP 服务器，便会响应客户端，
　　但它不是DHCP  服务器，因此R2  收到此广播包后便默认丢弃该请求包。而真正的
　　DHCP 服务器是R4，R1  的广播包又如何能到达R4 这台服务器呢，R4 又如何向R1
　　客户端发送正确的IP 地址呢。
　　路由器是不能够转发广播的，因此，除非能够让R2 将客户端的广播包单播发向
　　R4 这台服务器。我们的做法就是让R2 将广播包通过单播继续前转到R4 这台服务
　　器，称为DHCP 中继，通过IP help-address 功能来实现。
　　1．R2 配置
　　（1）配置将DHCP 广播前转到34.1.1.4
　　注：IP help-address 功能默认能够前转DHCP 协议，所以无需额外添加。
　　R2(config)#int f0/0
　　R2(config-if)#ip helper-address 34.1.1.4
　　2．配置DHCP Server:
　　（1）开启DHCP 功能
　　R4(config)#service dhcp
　　（2）配置DHCP 地址池
　　R4(config)#ip dhcp pool ccie1      地址池名为ccie1
　　R4(dhcp-config)#network 10.1.1.0 255.255.255.0 可供客户端使用的地址段
　　R4(dhcp-config)#default-router 10.1.1.1 网关
　　R4(config)#ip dhcp pool ccie2     地址池名为ccie1
　　R4(dhcp-config)#network 34.1.1.0 255.255.255.0 可供客户端使用的地址段
　　R4(dhcp-config)#default-router 34.1.1.4 网关
　　（3）去掉不提供给客户端的地址
　　R4(config)#ip dhcp excluded-address 10.1.1.1 10.1.1.10 移除10.1.1.1 到10.1.1.10
　　R4(config)#ip  dhcp  excluded-address  34.1.1.1  34.1.1.10 移除 20.1.1.1 到
　　20.1.1.10
　　（4）配置正确地址池的路由
　　R4(config)#ip route 10.1.1.0 255.255.255.0 34.1.1.3
　　注： R3 无需做任何配置！
　　3．查看结果
　　查看DHCP Client 会看到接口F0/0 的IP 地址为10.1.1.11，那么DHCP 服务器R4
　　又是根据什么来判断出客户端需要的是哪个网段的IP 地址呢，为什么还是没有错把
　　34.1.1.0/24 网段的地址发给客户呢。不是说服务器从哪个接口收到请求，就把这个
　　接口相同网段的地址发给客户端吗？按照之前的理论，应该是发送34.1.1.0/24 的地
　　址给客户啊。在这里，能够指导服务器发送正确IP 地址给客户端，是因为有一个被
　　称为option 82 的选项，这个选项只要DHCP 请求数据包被中继后便会自动添加，此
　　选项,中继路由器会在里面的giaddr 位置写上参数，这个参数，就是告诉服务器，客
　　户端需要哪个网段的IP地址才能正常工作。中继路由器从哪个接口收到客户的DHCP
　　请求，就在option 82 的giaddr 位置写上该接收接口的IP 地址，然后服务器根据giaddr
　　位置上的IP 地址，从地址池中选择一个与该IP 地址相同网段的地址给客户，如果
　　没有相应地址池，则放弃响应，所以，服务器R4 能够正确发送10.1.1.0/24  的地址
　　给客户，正是因为R2 在由于IP help-address 的影响下，将giaddr  的参数改成了自己
　　接收接口的地址，即将giaddr 参数改成了10.1.1.1，通过debug 会看到如下过程：
　　*Mar100:28:36.666: DHCPD: setting giaddr to 10.1.1.1.
　　*Mar100:28:36.666HCPD:BOOTREQUESTfrom0063.6973.636f.2d30.3031.322e.
　　6439.6639.2e63.3638.302d.4661.302f.30 forwarded to 34.1.1.4.
　　从上面debug 信息可以看到R2 是将giaddr             改成 10.1.1.1 后发中继发向34.1.1.4
　　的，需要知道的是，经过中继后发来的DHCP 请求包如果giaddr 位置不是某个IP 地
　　址而是0.0.0.0 的话，服务器是丢弃该请求而不提供IP 地址的。
　　注：当服务器上存在10.1.1.0/24 网段的地址池时，服务器要将该地址池发送给客户，
　　就必须存在到达10.1.1.0 网段的路由(默认路由也行)，并且客户端必须位于该路由的
　　方向，如果方向不对，该地址池也是不能够发给客户使用的。
　　我主要说下vlan间的hdcp配置

　　sw1(config)#service dhcp
　　sw1(config)#ip dhcp pool dhcp1
　　sw1(dhcp-config)#network 20.1.1.0 255.255.255.0
　　sw1(dhcp-config)#default-router 20.1.1.1
　　sw1(dhcp-config)#lease 7
　　sw1(config)#ip dhcp pool dhcp2
　　sw1(dhcp-config)#network 40.1.1.0 255.255.255.0
　　sw1(dhcp-config)#default-router 40.1.1.1
　　sw1(dhcp-config)#lease 7
　　sw1(config)#ip dhcp excluded-address 20.1.1.1 20.1.1.10
　　sw1(config)#ip  dhcp  excluded-address  40.1.1.1  40.1.1.10
　　sw1(config)#vlan 10
　　sw1(config-vlan)#exit
　　sw1(config)#vlan 20
　　sw2(config)#int f0/1
　　sw2(config-if)#switchport mode access
　　sw2(config-if)#switchport access vlan 20
　　sw2(config-if)#exit
　　sw3(config)#int vlan 40
　　sw3(config-if)#ip address 40.1.1.1 255.255.255.0
　　sw3(config-if)#ip helper-address 50.1.1.5
　　sw3(config-if)#exit
　　sw3(config)#int vlan 20
　　sw3(config-if)#ip address 20.1.1.1 255.255.255.0
　　sw3(config-if)#ip helper-address 50.1.1.5
　　pc1(config)#int f0/1
　　pc1(config-if)#ip address dhcp
　　pc2(config)#int f0/1
　　pc2(config-if)#ip address dhcp

　　下面我们在说先dhcp欺骗
　　现在网络中有台机子冒充dhcp服务器，我们知道客户机一般会响应最早的那个dhcpoffer，这样客户机就接受了假冒那台dhcpserver提供的ip地址，这时我们不愿意看到的。我们可以设置dhcp监听来防止
　　

　　

sw(config)#ip dhcp snooping       开启监听　　

　　
sw(config)#ip dhcp snooping vlan 20   监听vlan20（一定要配置监听那个vlan）
　　

　　
sw(config-if)#ip dhcp snooping trust
　　

　　


　　
sw2(config-if)#ip dhcp>　　

　　
sw2(config-if)#ip helper-address 50.1.1.5
　　
ok  结束！
