基于cisco_vtp的vlan配置

gyts62

　　step1:设计实验环境

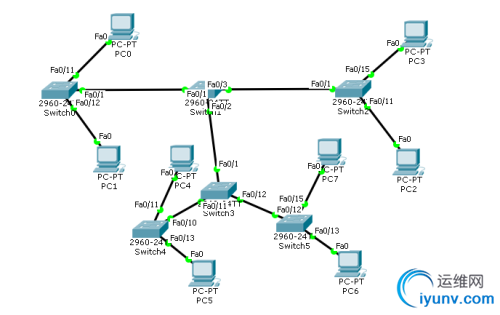

　　实验环境：6台2950cisco交换机 8台PC。如图：

　　swiches' hostnames A,B,C,D,E,F
　　vtp:
　　Server:Switch1
　　Client:Switch0,2,3,4,5,6
　　Domain:nashsun.com
　　Password:cisco
　　Trunk mode:trunk
　　VLAN10
　　PC0:10.10.1.1/16 fa0/11
　　PC2:10.10.2.2/16 fa0/11
　　PC6:10.10.3.3/16 fa0/13
　　VLAN20
　　PC1:10.20.1.1/16 fa0/12
　　PC3:10.20.2.2/16 fa0/15
　　PC4:10.20.3.3/16 fa0/11
　　VLAN30
　　PC5:10.30.1.1/16 fa0/13
　　PC7:10.30.2.2/16 fa0/15
　　STEP2: 配置VTP

　　本vlan是基于cisco的vtp（vlan trunk protocol）所以需要先配置vtp，在特权模式 C# 下输入 vlan database 进入vlan 配置模式，键入C(vlan)# vtp domain nashsun.com & vtp password cisco & vtp client 非别配置 域名 域密码 vtp角色。

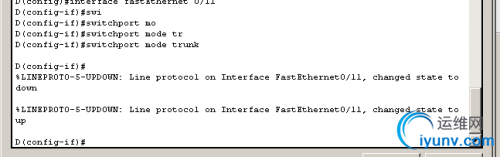

　　STEP3:配置trunk

　　分别进入所需配置trunk的接口模式，配置trunk隧道，以保证线路支持多种vlan。
　　A(config)#interface fastEthernet 0/1
　　A(config-if)#switchport mode trunk
　　STEP4:在server交换机配置vlan

　　在具有sever角色的switch上配置vlan 配置之后会自动同步各个client角色switch
　　查看vtp信息命令：
　　A#show vtp status
　　VTP Version                     : 2
　　Configuration Revision          : 3
　　Maximum VLANs supported locally : 255
　　Number of existing VLANs        : 8
　　VTP Operating Mode              : Client
　　VTP Domain Name                 : nashsun.com
　　VTP Pruning Mode                : Disabled
　　VTP V2 Mode                     : Disabled
　　VTP Traps Generation            : Disabled
　　MD5 digest                      : 0x7A 0x32 0x57 0x39 0xCB 0x57 0xD9 0x4B
　　Configuration last modified by 0.0.0.0 at 3-1-93 00:39:35
　　配置vlan方法很简单：（此操在server角色的switch）
　　在全局配置模式下直接键入想配置的vlan 然后 exit 即可
　　A(config)#vlan 20
　　A(config)#exit
　　STEP5:配置端口归属vlan

　　对交换机相应接口进行配置：
　　单个端口配置：A(config-if)#switchport access vlan 10
　　多个端口配置：A(config)#interface rang fastEthernet 0/2-4
　　A(config-if-range)#switchport access vlan 10
　　STEP6:配置PC ipaddr/mask

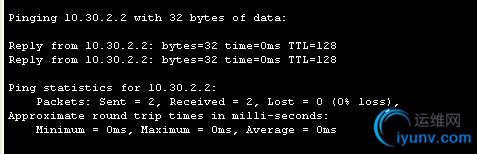

　　STEP7:PING TEST

　　实验结束
