Cisco数据中心理论小记-2

xinjiang

　　DCB--à为 FCOE服务 (feature lldp to openDCBX)
　　DCB： data center brideing  数据中心桥接 （为I/O融合做准备）
　　FCOE LAN& SAN融合，FPMA （24bit + 24 bit） ,CNA物理体现
　　FCOE---前提条件:万兆无损网络
　　FCOE寻址：
　　FPMA：48bit包含以下
　　24bit:Fc-map,用于不同交换机协商
　　24bit:Fc-id
　　FIP（fcoe intialization protocol）控制面：1-协商VLAN，2-请求获取FC-MAP地址，3-FIP FLogin，4-FCOE 转发面
　　ether type=0x8914
　　FCOE结构
　　Scsi/Playload + FC + FCoE + Eth
　　fcoe存储（target）- [sw(fcoe)/sw(fc)] - fc主机(initiator)
　　vn-vf-f-n
　　vn-vf-e-e-f-n
　　vn-vf-ve-ve-f-n
　　===========================UCS============================
　　UCS
　　UCS-C
　　UCS-B ------------------- Blade/Chassic/FI/UCSM
　　FI
　　downlink --- server (fcoe)
　　uplink --- fc/fcoe/eth
　　UCS ARCH架构
　　UCSM/FI ---- 50XX/55XX/93XX/93XX
　　IOM/FCoE
　　CHASSIS/Blade
　　CNA(nic+hba+vir)--------- VIC
　　FI-IOM-B
　　FI-N2K-C
　　N5K-FEX-HOST
　　N7K-FEX-HOST
　　N9K-FEX-HOST
　　1，UCS并不仅仅指B的服务器或C的服务器，从FI到B/C整套都称之为UCS，统一计算系统（注意：并非叫服务器）
　　2，FI并非光纤交换机，他早期版本相当于55XX，现在版本相当于93XX，区别在于集成UCSM管理用芯片
　　3，有了UCSM管理用芯片，就可以GUI管理，FI通过带内通道连接CHASSIC的IOM，所以就能管理包括CHASSIS包括IOM甚者BLADE的所有资源了
　　ServiceProfile --- 无状态化计算
　　身份+策略+连接-----> SP1 -----> B1 ----- B2
　　=============
　　N7K ----- vdc ---一虚多
　　N5K ----- fc/fcoe
　　N2K ----- fex
　　VRF：default / management
　　========VDC======
　　VDC 1 = default VDC, 用来分配资源，默认所有的端口都属于vdc 1(admin vdc),需要手工划分端口到不同的VDC。
　　Admin vdc/ storage vdc -----FCOE----share interface 归属2个VDC
　　vdc module type: f1, f2 ,f2e m1, m1xl, m2....
　　vdc role manangement:
　　network-admin,可以switch to任何VDC， switchback可以到当前的VDC
　　network-operator -readonly
　　vdc-admin:远程管理
　　vdc-operatoer-readonly by remote
　　out of band--VDC带外口，可以远程管理telnet or ssh. <feature telenet>
　　sh ip int bri vrf management
　　1,cisco.com 查产品
　　2,default vdc - RBAC,VDC,ADMIN  定义权限
　　3,admin - resource(module type, interface, memory) 分配资源
　　show module
　　4,ipaddress - OOB,in-band,feature(ssh,telnet)-管理地址
　　5,vdc configuration --VDC配置
　　=======VXLAN========
　　就是简单理解在三层上跑二层，< underlay  三层，overlay 二层>
　　Vnid-24bit
　　VTEP:动态创建隧道
　　Vxlan网关

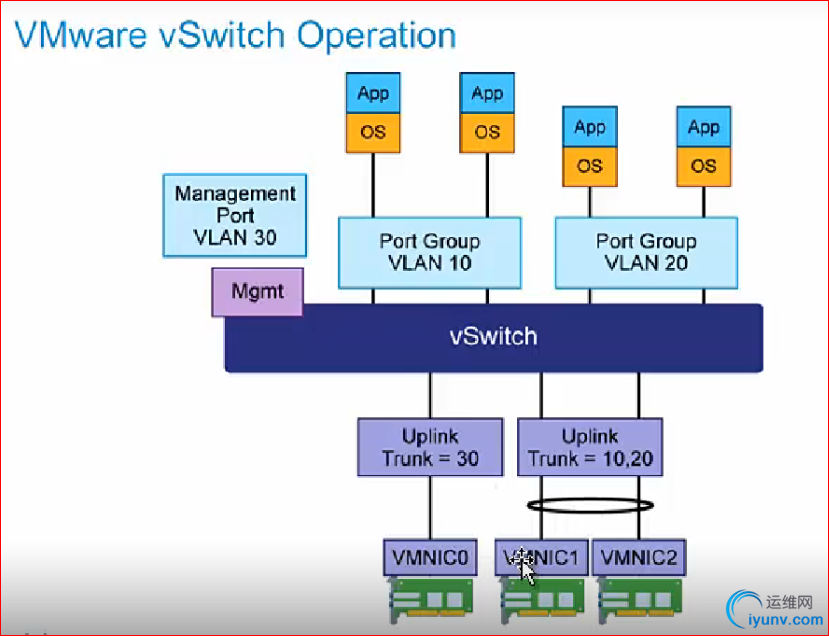

　　====vSwitch=====
　　vswitch -VSW
　　port-group (vlan group)---VNIC 虚拟机虚拟网卡---OS
　　vmk:一般用来跑vmotion等高级feature的
　　uplink: 相当于trunk,---vmnic0连接外部switch

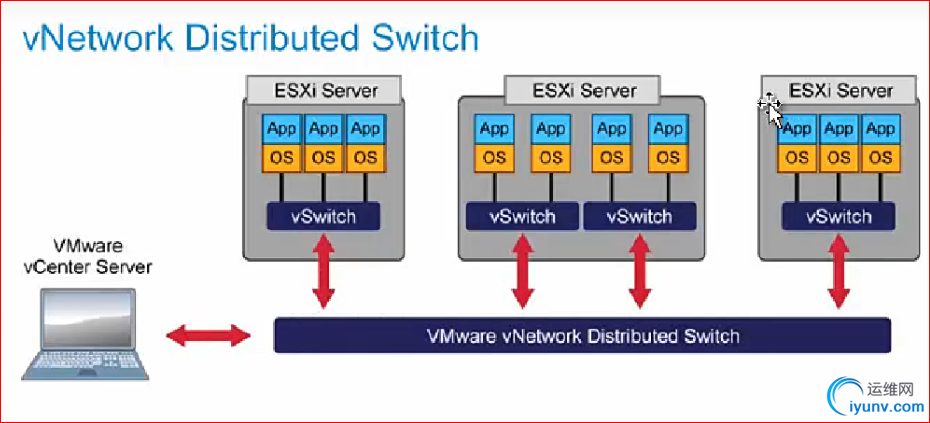

　　DVS: distributed virtual switch
　　Nexus 1000v--类似于DVS，<VEM/VSM> 同时带有流量控制功能.

　　端口组，是由策略而生的概念,是一种策略集概念
　　========Fex===========
　　Fabric extender connectivity
　　用来解决TOR-架顶式（一个机柜顶上独享一个交换机）和EOR-行尾式 （一行机柜用一个交换机）结合的问题
　　Fex：集中管理式 结合TOR和EOR的优点, FEX 设备本地没有转发表，没有配置。就是一个板卡。
　　FEX：sw module or fex on VIC
　　拓扑:
　　Parent SW ---- FEX ---host 1 , host 2, host 3.....
　　host间通信是通过VIF来查找转发，进过parent sw. FEX 不是管理节点,主要目的降低成本，简化运维，扩展只要扩展fex就够了.
　　VNTAG:
　　HIF:FEX 链接服务器的部分-interface to Host. server will create VIF after connection.

　　VIF: 虚拟产生 vif>　　LIF---Parent-SW---logical management node interface
　　HIF(VIF)[host] -----LIF [sw]
