CISCO RIP配置案例

玩龙天子

　　RIP(Routing information Protocol)是应用较早、使用较普遍的内部网关协议(Interior Gateway Protocol,简称IGP)，适用于小型同类网络，是典型的距离向量(distance-vector)协议。文档见RFC1058、RFC1723。
　　RIP通过广播UDP报文来交换路由信息，每30秒发送一次路由信息更新。RIP提供跳跃计数(hop count)作为尺度来衡量路由距离，跳跃计数是一个包到达目标所必须经过的路由器的数目。如果到相同目标有二个不等速或不同带宽的路由器，但跳跃计数相同，则RIP认为两个路由是等距离的。RIP最多支持的跳数为15，即在源和目的网间所要经过的最多路由器的数目为15，跳数16表示不可达。
　　1.         有关命令
　　任务
　　命令
　　指定使用RIP协议
　　router rip
　　指定RIP版本
　　version {1|2}1
　　指定与该路由器相连的网络
　　network network
　　注：1.Cisco的RIP版本2支持验证、密钥管理、路由汇总、无类域间路由(CIDR)和变长子网掩码(VLSMs)

1.         RIPV1配置案例

在下面的网络里，有三台路由器，所有的路由器都运行RIPV1协议，仅要实现三台路由器互通

配置：

Joe(config)# router rip  //启用RIP

Joe(config-router-rip)# network 192.168.0.0    //发布直连网段

Joe(config-router-rip)# network 192.168.1.0   //发布直连网段

Hamer(config)# router rip //启用RIP

Hamer(config-router-rip)# network 192.168.1.0 //发布直连网段

Hamer(config-router-rip)# network 133.81.1.0  //发布直连网段

Tom (config)# router rip //启用RIP

Tom (config-router-rip)# network 133.81.1.0  //发布直连网段

Tom (config-router-rip)# network 133.81.2.0  //发布直连网段

2.         RIPv2配置案例
　　在下面的网络里，有三台路由器，所有的路由器都运行RIPV2协议，MD5认证,要实现三台路由器互通
　　

配置：

Joe(config)# router rip  //启用RIP

Joe(config-router-rip)# network 192.168.0.0       //发布直连网段

Joe(config-router-rip)# network 192.168.1.0       //发布直连网段

Joe (config)#key  chain  riprenzheng    　      //指定key 名称

Joe (config-keychain)#key   1                   //指定key>

Joe (config-keychain-key)#key-string    cisco       //指定密码

Joe (config)#int   s1/0    //进入接口

Joe (config-if)# ip   rip   authentication   mode   MD5         //认证算法

Joe (config-if)# ip  rip  authentication  key-chain   riprenzheng 　 //调用认证

Joe (config)#int   F0/0     //进入接口

Joe (config-if)# ip   rip   authentication   mode   MD5          //认证算法

Joe (config-if)# ip  rip  authentication  key-chain   riprenzheng 　 //调用认证

Hamer(config)# router rip//启用RIP

Hamer(config-router-rip)# network 192.168.1.0    //发布直连网段

Hamer(config-router-rip)# network 133.81.1.0     //发布直连网段

Hamer (config)#key  chain  riprenzheng    　   //指定key 名称.............

Hamer (config-keychain)#key   1               //指定key值

Hamer (config-keychain-key)#key-string    cisco    //指定密码

Hamer (config)#int   s1/0                      //进入接口

Hamer (config-if)# ip   rip   authentication   mode   MD5          //指定认证算法

Hamer (config-if)# ip  rip  authentication  key-chain   riprenzheng 　 //调用认证

Hamer (config)#int  s1/1                                        //进入接口

Hamer (config-if)# ip   rip   authentication   mode   MD5          //指定认证算法

Hamer (config-if)# ip  rip  authentication  key-chain   riprenzheng 　 //调用认证

Tom (config)# router rip                   //启用RIP

Tom (config-router)#version 2

Tom (config-router-rip)# network 133.81.1.0  //发布直连网段

Tom (config-router-rip)# network 133.81.2.0  //发布直连网段

Tom (config)# router rip                    //启用RIP

Tom r(config-router-rip)# network 192.168.1.0  //发布直连网段

Tom (config-router-rip)# network 133.81.1.0   //发布直连网段

Tom (config)#key  chain  riprenzheng    　   //指定key 名称

Tom (config-keychain)#key   1               //指定key值

Tom (config-keychain-key)#key-string    cisco    //指定密码

Tom (config)#int   s1/0                       //进入接口

Tom (config-if)# ip   rip   authentication   mode   MD5       //指定认证算法

Tom (config-if)# ip  rip  authentication  key-chain   riprenzheng 　 //调用认证

Tom (config)#int   F0/0                                       //进入接口

Tom (config-if)# ip   rip   authentication   mode   MD5           //指定认证算法

Tom (config-if)# ip   rip   authentication  key-chain   riprenzheng 　 //调用认证

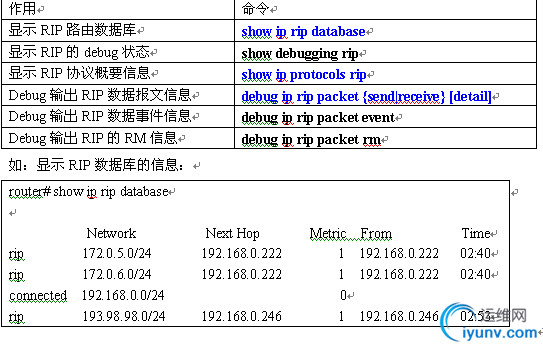

　　监视和维护RIP

说明：

　　上面的列表显示了RIP路由表的详细信息。第一列显示的是每条路由来自哪种方式。如：RIP表示是本路由从其它路由器学习到的路由，Connect表示该路由是直连路由。第二列的Network指定了该路由目标地址范围。第三列Next Hop是本路由的下一条地址。第四列Metric是本路由的度量值。第五列From标明本路由来自何处。第六列Time用来显示当前定时器的已经定时时间长度，当路由没有过期的时候，显示的是无效定时时间长度，当路由过期时，显示的是删除定时器的时间长度。
