CentOS6安装Cisco模拟器GNS3

go4321

　　初学cisco网络设备，一定要有网络设备，如果没有网络设备我们可以使用模拟器来做一系列试验。模拟配置网络工程和真实的物理网络设备几乎相差无几。对于，初学者最好使用像GNS3这样，图形化操作，图形化网络拓扑，这样就可以把抽像的网络拜年进行图化结构。
　　GNS3安装在windows平台上，是相当简单的，一直下一步就可以，最后简单配置一下，就可以进行你的网络工程之旅。但如果安装在CentOS这样的操作系统上，是比较麻烦的。
　　一、安装CentOS6操作系统（要安装桌面，因为GNS是基于图形化的）
　　二、安装支持软件包
　　

• [root@cisco cisco]# yum install QT

•

• [root@cisco cisco]# yum install Python

•

• [root@cisco cisco]# yum install Sip

•

• [root@cisco cisco]# yum install PyQt


　　

　　注意：以上包名的大小写
　　三、下载GNS3相关的软件包。
　　

• [root@cisco cisco]# mkdir /data

• [root@cisco cisco]# cd /data

• [root@cisco data]# wget http://www.ipflow.utc.fr/dynamips/dynamips-0.2.8-RC2-x86.bin

• [root@cisco data]# wget http://sourceforge.net/projects/gns-3/files/GNS3%20VBE/GNS3-0.8.1-src-vbox-2011-07-29.tar.bz2/download　　

  　　




　　说明：
　　c3640-jk9o3s-mz.123-10.bin       #cisco设备的IOS文件
　　http://www.ipflow.utc.fr/dynamips/站点有多个版本的dynamips(干什么用的，大家都懂的)
　　四、相关目录设定
　　
1、建立目录
　　

• [root@cisco cisco]# mkdir –p /opt/GNS3

• [root@cisco cisco]# mkdir /opt/GNS3/Cache

• [root@cisco cisco]# mkdir /opt/GNS3/Dynamips

• [root@cisco cisco]# mkdir /opt/GNS3/IOS

• [root@cisco cisco]# mkdir /opt/GNS3/Project

• [root@cisco cisco]# mkdir /opt/GNS3/tmp


　　

　　2、目录权限
　　

• [root@cisco cisco]# chmod o+rw -R /opt/GNS3/Project

•

• [root@cisco cisco]# chmod o+rw -R /opt/GNS3/tmp

•

• [root@cisco cisco]# chmod o+rw -R /opt/GNS3/IOS


　　

　　3、移动文件到对应目录下
　　

• [root@cisco cisco]# cp /data/c3640-jk9o3s-mz.123-10.bin /opt/GNS3/IOS/

• [root@cisco cisco]# cp /data/cisco/dynamips-0.2.8-RC2-x86.bin /opt/GNS3/Dynamips/

• [root@cisco cisco]# chmod +x /opt/GNS3/Dynamips/dynamips-0.2.8-RC2-x86.bin


　　

　　五、安装并配置GNS3 0.8.1
　　

　　1、解压GNS3并移动到对应目录
　　

• [root@cisco data]# tar jxvf GNS3-0.8.1-src-vbox-2011-07-29.tar.bz2

• [root@cisco data]# mv GNS3-0.8.1-src /opt/GNS3/


　　

　　2、启动gns3
　　

　　

• [root@cisco cisco]# python /opt/GNS3/GNS3-0.8.1/gns3.pyw


　　

　　

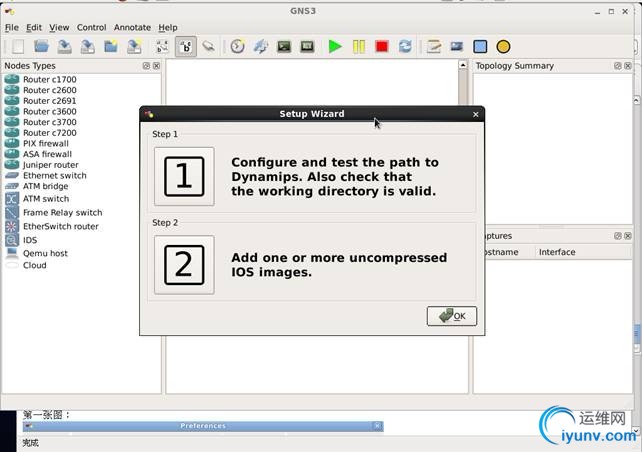

第一次启动，会弹出上图所示的配置向导（分别配置step1与 step2）
　　3、配置gns3

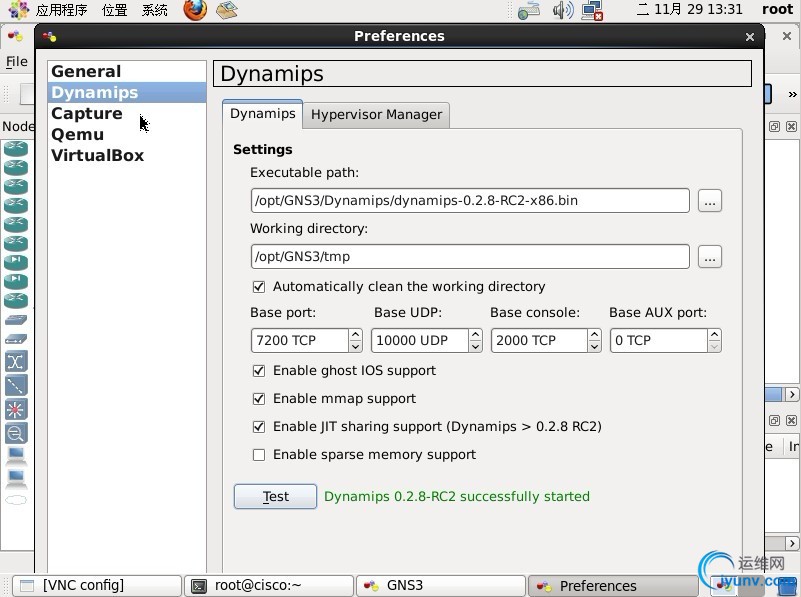

　　A：Dynamips项配置（主要配置dynamips文件位置与GNS工作目录，最后别忘了“test”一下，看是否成功）

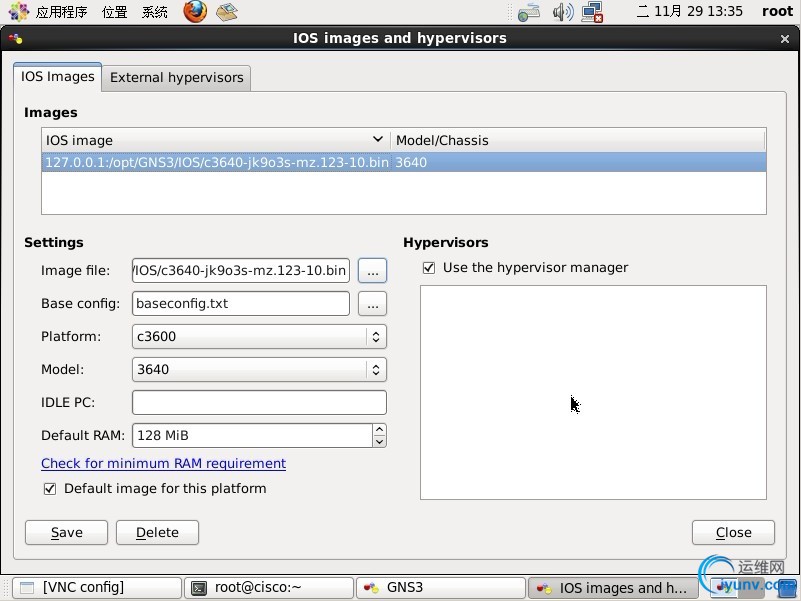

　　B：配置IOS
　　配置IOS，可以从“ edit”菜单项进行选择，也可以从配置向导中的setp2进入到IOS配置。
　　

　　如上图所示，浏览cisco的IOS文件，分配置内存，最后“Save”
　　

　　六、使用GNS3 使用中的错误处理
　　

　　1、添加一台路由测试

　　这时，会发现丛左边拉一台设备到右边。会出如上图错误。详细信息如下：
　　

　　

• Traceback (most recent call last):

•

•   File "/opt/GNS3/GNS3-0.8.1/src/GNS3/Scene.py", line 874, in dropEvent

•     node = object(renderer_normal, renderer_select)

•   File "/opt/GNS3/GNS3-0.8.1/src/GNS3/Node/IOSRouter3600.py", line 31, in __init__

•     IOSRouter.__init__(self, renderer_normal, renderer_select)

•   File "/opt/GNS3/GNS3-0.8.1/src/GNS3/Node/IOSRouter.py", line 59, in __init__

•     AbstractNode.__init__(self, renderer_normal, renderer_select)

•   File "/opt/GNS3/GNS3-0.8.1/src/GNS3/Node/AbstractNode.py", line 62, in __init__

•     flagsflags = flags | self.ItemSendsGeometryChanges

• AttributeError: 'IOSRouter3600' object has no attribute 'ItemSendsGeometryChanges'


　　

　　2、修改文件
　　根据错误提示，做如下修改：
　　

• [root@cisco ~]# vi /opt/GNS3/GNS3-0.8.1/src/GNS3/Node/AbstractNode.py

• # 注解61与62行

• 60 # necessary to receive itemChange() notifications with Qt >= 4.6　　61 #        if QtCore.QT_VERSION >= 0x040600:
  　　62 #            flags = flags | self.ItemSendsGeometryChanges
  　　63         self.setFlags(flags)
  　　64         self.setAcceptsHoverEvents(True)


　　

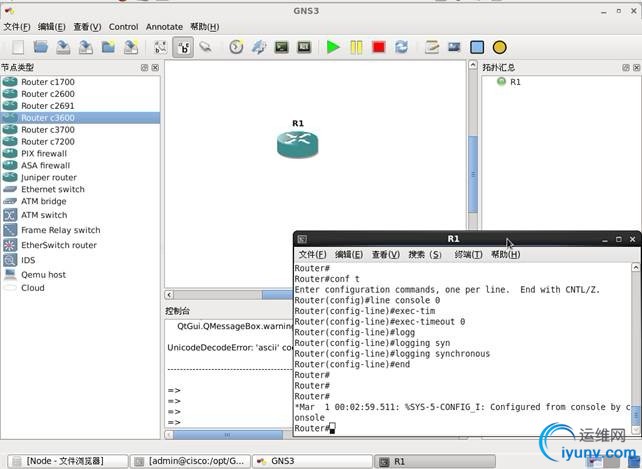

　　再添加设备测试
