cisco VoIP部署

颇为阿娇978

　　因工作需要接触CiscoVoIP部署等技术，特在周末恶补了一下，mark下实验

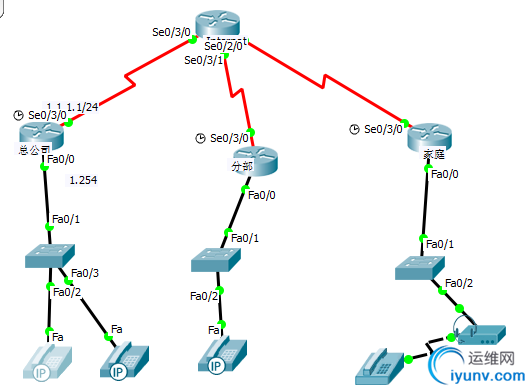

　　顶上的router模仿Internet
　　s0/3/0 ip 1.1.1.2
　　s0/3/1 ip 2.1.1.2
　　s0/2/0 ip 3.1.1.2
　　所有的交换机的所有接口都设置成access口，并设备成voice vlan，这里展示总公司下面的交换机，其他类似

　　下面看总公司路由器的配置
　　company#show running-config
　　!
　　hostname company   #改名字
　　!
　　enable password liuliu #进入enable设置密码
　　!
　　!
　　ip dhcp excluded-address 192.168.1.254    #这里是IP Phone的网关，排除在dhcp池之外
　　!
　　ip dhcp pool PhonePool
　　network 192.168.1.0 255.255.255.0
　　default-router 192.168.1.254
　　option 150 ip 192.168.1.254  # 由于在Packet tracer中必须使用DHCP才能给Cisco IP phone分配IP,所以用到了"Option 150 ip"命令,这条命令的的大致意思是思科电话设备需要从TFTP服务器下载配置文件,如果你没有配置TFTP服务器,它就会向DHCP服务器发送option 150命令请求那些配置信息.
　　原文:http://kb.juniper.net/InfoCenter/index?page=content&id=KB16352&actp=RSS
　　DHCP Option 150是思科独有的命令，IEEE标准有同样的语句Option 66(用于第三方Sip电话,且只能公布一个tftp地址的option),他们都用来指定TFTP服务器。
　　option 150 与 option 66 的不同：

• 　　DHCP option 150 支持多个TFTP服务器IP(多个tftp服务器可以提供冗余)

• 　　DHCP option 6 只支持单独的TFTP服务器IP


　　原文:http://www.cisco-club.com.cn/space.php?uid=109764&do=blog&id=1918
　　interface FastEthernet0/0
　　ip address 192.168.1.254 255.255.255.0
　　duplex auto
　　speed auto
　　!
　　interface FastEthernet0/1
　　no ip address
　　duplex auto
　　speed auto
　　shutdown
　　!
　　interface Serial0/3/0
　　ip address 1.1.1.1 255.255.255.0
　　clock rate 2000000
　　!

　　ip>　　ip route 0.0.0.0 0.0.0.0 1.1.1.2
　　!
　　dial-peer voice 1 voip           #配置拨号对等体1
　　destination-pattern 3333     #配置对等体号码
　　session target ipv4:2.1.1.1  #配置对等体IP
　　!
　　dial-peer voice 2 voip
　　destination-pattern 4444
　　session target ipv4:3.1.1.1
　　!
　　dial-peer voice 3 voip
　　!
　　telephony-service      #开启服务
　　max-ephones 2         #最大电话设备2台
　　max-dn 2                   #最多电话号码2个
　　ip source-address 192.168.1.254 port 9999   #电话注册地址
　　create cnf-files version-stamp Jan 01 2002 00:00:00  #这句只是命令create cnf-files 后面是默认
　　!
　　ephone-dn 2           #设置电话号码2
　　number 7777         #号码为7777
　　!
　　ephone-dn 1         #设置电话号码1
　　number 6666       #号码为6666
　　!
　　ephone 1             #设置电话1
　　device-security-mode none        #默认
　　mac-address 000C.CFAC.559E #绑定IP Phone mac地址，真机的话是在话机后面有，PT里如果定义了dhcp的话，可以使用命令show ip dhcp binding查看分配的ip对应的mac。
　　type 7960        #话机类型
　　button 1:1        #前面一个1代表这个电话第一根线button，后面一个1代表ephone-dn，这样做到电话机和分机的绑定
　　!
　　ephone 2
　　device-security-mode none
　　mac-address 0001.968E.A0E5
　　type 7960
　　button 1:2
　　!
　　line con 0
　　!
　　line aux 0
　　!
　　line vty 0 4
　　login
　　!
　　!
　　!
　　end
　　-------------上面就是总部的配置，分部的配置与总部类似，只需要修改一下IP就好了，下面贴一下家庭的配置------------------------------------其实也差不多
　　hostname FAMILY
　　!
　　ip dhcp excluded-address 192.168.3.254
　　!
　　ip dhcp pool Iphone1
　　network 192.168.3.0 255.255.255.0
　　default-router 192.168.3.254
　　option 150 ip 192.168.3.254
　　!
　　interface FastEthernet0/0
　　ip address 192.168.3.254 255.255.255.0
　　duplex auto
　　speed auto
　　!
　　interface Serial0/3/0
　　ip address 3.1.1.1 255.255.255.0
　　clock rate 2000000
　　!

　　ip>　　ip route 0.0.0.0 0.0.0.0 3.1.1.2
　　!
　　dial-peer voice 1 voip
　　destination-pattern 6666
　　session target ipv4:1.1.1.1
　　!
　　dial-peer voice 2 voip
　　destination-pattern 7777
　　session target ipv4:1.1.1.1
　　!
　　dial-peer voice 3 voip
　　destination-pattern 3333
　　session target ipv4:2.1.1.1
　　!
　　telephony-service
　　max-ephones 1
　　max-dn 1
　　ip source-address 192.168.3.254 port 9999
　　create cnf-files version-stamp Jan 01 2002 00:00:00
　　!
　　ephone-dn 1
　　number 4444
　　!
　　ephone 1
　　device-security-mode none
　　mac-address 0090.2191.B201
　　type ata       #设置电话类型，ata-- ATA phone emulation for analog phone
　　button 1:1
　　!
　　line con 0
　　!
　　line aux 0
　　!
　　line vty 0 4
　　login
　　!
　　!
　　!
　　end

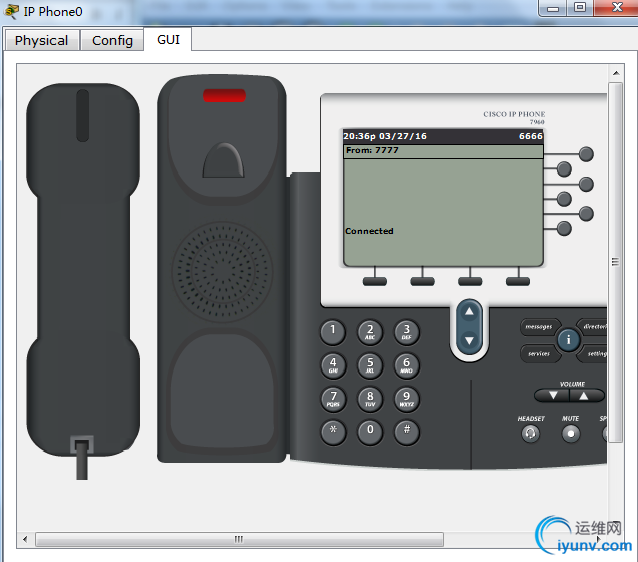

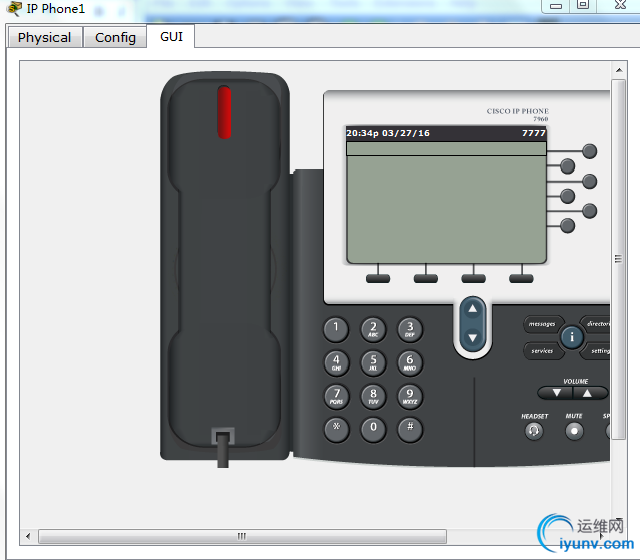

　　------------下面公司总部模拟电话通信----

　　--------------------分部打总部的电话-------

　　因为总部两个主机在通话，所以分部拨过去是busy
　　真实设备上路由器有些事支持语音模块的，就不必像模拟器里面这么麻烦，嗯哼，继续努力
　　把实验也mark下
　　靠配置发不上来啊

gongli

请问，除了2811路由器还有哪个型号的路由器可以配置voip电话啊
