Cisco设备；静态路由；DHCP的基础配置

座机

　　静态路由配置：

　　配置思路以及步骤：
　　1、配置主机 PC-1 的 IP地址与网关IP地址；

　　2、配置路由器 R1 的 互联端口 IP 地址；

　　3、配置主机 PC-2 的 IP地址与网关IP地址；

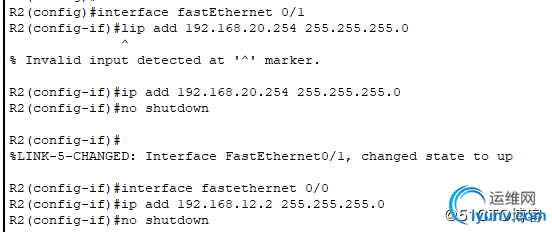

　　4、配置路由器 R2 的 互联端口 IP 地址；

　　5、在 R1 配置去往 192.168.20.0 /24的路由；
　　R1(config)# ip route 192.168.20.0 255.255.255.0 192.168.12.2
　　6、在 R2 配置去往 192.168.10.0 /24的路由；
　　R2(config)# ip route 192.168.10.0 255.255.255.0 192.168.12.1
　　7、验证与 测试 ：
　　路由条目验证，

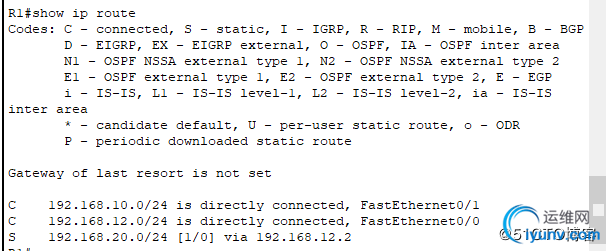

　　R1#show ip route //查看 R1 的路由表；

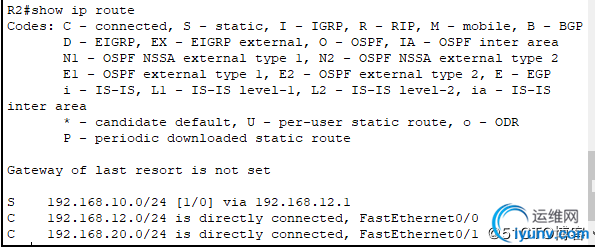

　　R2#show ip route //查看 R2 的路由表；

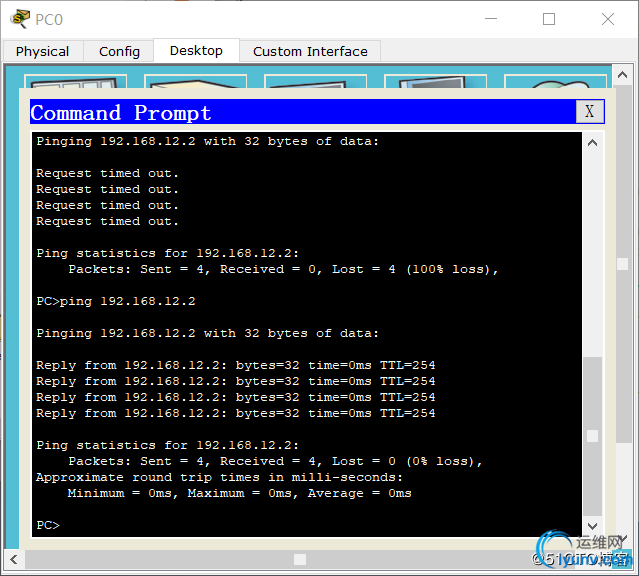

　　PC-1与PC-2之间进行互相 ping 通测试；
　　PC-1> ping 192.168.20.1
　　PC-2> ping 192.168.10.1

　　实验结果 ：终端主机互相Ping通；
　　-----------------------------------------------------------------------------------------------
　　DHCP配置实验：
　　Router 作为 DHCP 服务器：

　　1、配置 Router 地址：
　　Router(config)#hostname GateWay
　　GateWay(config)#interface gi0/0
　　GateWay(config-if)# no shutdown
　　GateWay(config-if)# ip address 192.168.1.1 255.255.255.0

　　4、配置 DHCP 客户端 ：
　　点击 - ”DHCP“ ；

　　5、验证命令：
　　在服务器端的验证命令：

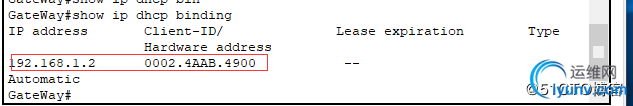

　　GateWay# show ip dhcp binding

　　GateWay# show running-config
　　在客户端的验证：
　　运行--> cmd ---> ipconfig /all

　　---------------------------------------------------------
　　Switch 作为 DHCP 服务器：
　　1、配置交换机的IP地址；
　　Switch(config)# interface vlan 1
　　Switch(config-if)# no shutdown
　　Switch(config-if)# ip address 192.168.1.250 255.255.255.0

　　2、启动 DHCP 服务 ：
　　Switch(config)# service dhcp
　　3、配置 DHCP 的排除地址：
　　Switch(config)# ip dhcp excluded-address 192.168.1.1  192.168.1.99
　　4、配置 DHCP 地址池 ：
　　Switch(config)# ip dhcp pool CCNP
　　Switch(dhcp-config)# network 192.168.1.0 255.255.255.0
　　Switch(dhcp-config)# default-router 192.168.1.1
　　Switch(dhcp-config)# dns-server  8.8.6.6

　　5、配置 DHCP 客户端 ；
　　6、验证：
　　Switch#show ip interface brief  // 查看交换机接口IP地址配置；
　　Switch#show running-config     //查看 DHCP 的相关配置命令；
　　Switch#show ip dhcp binding //查看DHCP服务器分配成功的IP地址
　　在 PC 上 ：
　　ipconfig /all   // 在 PC 的命令行中查看自动获取的IP地址
