　　Cisco交换机IOS备份还原
1 备份Cisco交换机IOS
　　互联网操作系统（Internetwork Operating System，简称IOS）是思科公司为其网络设备开发的操作维护系统。用户通过命令运行人机界面对网络设备进行功能设置，提供的功能大致为以下几点：网络设备及连接端口的功能首选项设置、运行网络协议与网络功能设备之间数据传输安全管理设置。
　　IOS相对于交换机而言等同于操作系统对于我们的PC机的重要性，所以备份IOS也是网络管理员日常运维工作中比不可少的内容；
1.1 配置交换机管理地址
　　Switch#conf t
　　Switch(config)#interface vlan 1
　　Switch(config-if)#ip add 192.168.1.1 255.255.255.0
　　Switch(config-if)#no sh
　　Switch(config-if)#exit
1.2 配置交换机远程管理
　　Switch(config)#line vty 0 4
　　Switch(config-line)#password xctc #配置telnet密码
　　Switch(config-line)#login
　　Switch(config-line)#exit
　　Switch(config)#enable password xctc #配置特权密码
1.3 使用TftpServer下载IOS

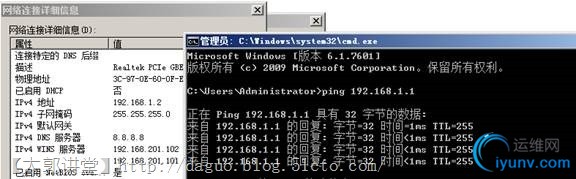

　　1、 使用普通网线将客户端连接交换机，配置本地连接IP地址与交换机管理IP地址于同一网段，确保可以互相通讯，如下图本例中客户端的ip地址为192.168.1.2，测试可以与交换机管理地址互通；

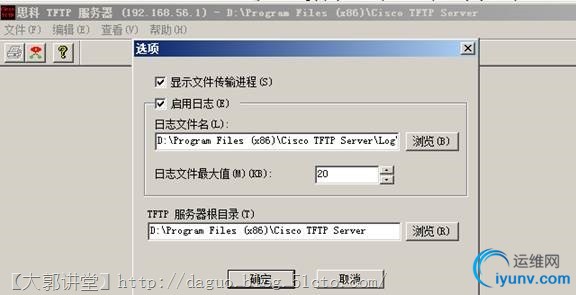

　　2、 启动TftpServer客户端点击菜单栏“选项”按钮，指定TftpServer根目录；

　　3、 使用客户端Telnet交换机管理地址；

　　4、 执行 show flash: 记录IOS名称，本案例为c3750-ipbase-mz.122-35.SE5.BIN

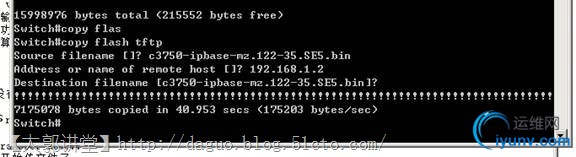

　　5、 执行 copy flash tftp 回车，在提示输入源文件名处粘贴上一步复制的文件名回车，本案例为c3750-ipbase-mz.122-35.SE5.BIN，在弹出确认目标文件名处保持默认回车；此时Telnet窗口显示“！”号，TftpServer窗口显示“#”表示正在下载IOS，大约2分钟左右完成；

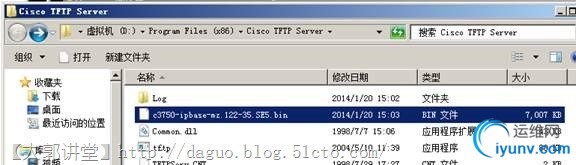

　　6、 传输完成后Telnet及TftpServer窗口均有提示，在指定的TftpServer根目录可以看到已近下载成功的c3750-ipbase-mz.122-35.SE5.BIN文件；

2 还原Cisco交换机IOS
2.1 使用带有xmodem功能终端链接交换机
　　1、 使用Console线链接交换机，使用带有xmodem功能的终端软件登录（例如超级终端或SecureCRT）；
　　2、 点击软件左上角的“快速链接”按钮，在弹出的对话框中如下填写，协议：Serial、波特率：9600其他选项保持默认，点击右下角“链接”；
　　
　　3、 端口可以通过设备管理器查看；

　　4、 链接以后出现交换机的IOS界面，一般的提示符为"switch:"；
　　5、 在终端软件中输入"switch:flash_init"进行初始化引导；
　　6、 完成后输入"switch:load_helper"（部分型号交换机没有该命令可以不输入，可以通过？进行确认）；
2.2 修改传输速率
　　7、   接下来输入"setBAUD 115200"更改船速速率提高传输效率；
　　8、   将客户端工具修改波特率为"115200"重新连接交换机（否则会有乱码，或者无法连接，如果使用CRT可在目前连接的标签，右击“会话选项>串行”中直接调整）；
　　9、   连接后在超级终端输入：
　　switch:copyxmodem: flash:image_filename.bin
2.3 传送IOS文件
　　10、当出现C的字母的时候选择CRT终端菜单栏中“传输>发送Xmodem”然后指定已经存储到本地后缀名为.bin的IOS文件开始传输；

　　11、传输速度比较缓慢，傳送完畢後提示： File "xmodem:" successfully copied to ....；
　　12、设置启动文件，当IOS文件正确传输到交换机上市，执行以下指令设置启动文件switch: set BOOT flash:c2950.bin（可以执行dir flash:/来查看bin文件）；

　　13、   此时在提示符下輸入"switch:setbpdu 9600(部分机器键入此命令不生效，则输入如下指令重置波特率switch: unset BAUD)"；
　　14、   然后输入"switch:boot"重启交换机即可；
3        注意事项
　　在日常运维中，有时需要清理交换机已有配置进行重新配置使用，该过程操作有误就可能会导致将交换机的系统也即IOS文件清除，所以此处将清除交换机配置的命令列出以便查询使用；
　　1、   清除已存在的配置信息
　　Erase startup-config
　　//此处也可以使用write erase 代替上述命令；
　　//备份之前在需要的情况下，可以先备份之前的配置信息 copy flash:config.text config.old；
　　2、   清除已加载的配置信息；
　　Erase running-config
　　//清除已加载的配置信息；
　　3、   清除Vlan信息
　　Delete vlan.dat
　　//查看Flash中vlan的配置名称dir flash: ，一般都是vlan.dat；
　　//查看当前Vlan配置show vlan；
　　4、   重启
　　Reload
　　//重启过程中，选择不保存配置信息；
