　　Cisci ASA上的URL过滤
　　一 URL过滤
　　利用ASA防火墙IOS的特性实施URL过滤可以对访问的网站域名进行控制
　　·实施URL过滤一般分为三个步骤
　　1创建class-map（类映射），识别传输流量
　　2创建policy-map（策略映射），关联class-map
　　3应用policy-map到接口上
　　·实施URL过滤的模拟实验
　　实验要求：
　　1要求PC1不能访问www.baidu.com
　　2要求PC2不能访问www.sina.com.cn
　　2过了一段时间，公司要求内网所有主机都不能访问www.qq.com
　　实验环境：如图所示
　　GNS3模拟环境中PC1和PC2使用云设备分别连接两台虚拟机，且在hosts文件中分别添加三条要求中的主机记录；Web服务器使用路由器模拟，开启http服务即可

Cisco ASA上的URL过滤">

　　实验步骤
　　1 ASA上的基本配置

Cisco ASA上的URL过滤">

　　配置动态PAT，让内网主机可以访问互联网（ISP）

Cisco ASA上的URL过滤">

　　2配置ISP
　　用路由器模拟ISP，这里只需配置好接口地址即可（不用配置路由条目）

Cisco ASA上的URL过滤">

Cisco ASA上的URL过滤">

　　3配置web服务器
　　用路由器模拟web服务器，进行以下配置（配置好ip）

Cisco ASA上的URL过滤">

　　4配置PC机，并测试访问

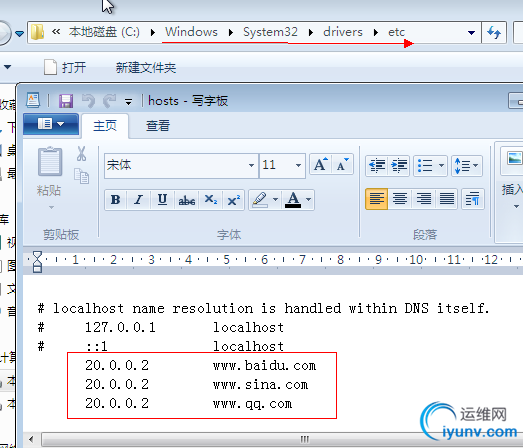

　　分别配置两台虚拟机的ip和网关，并在hosts文件中添加三条解析条目

Cisco ASA上的URL过滤">

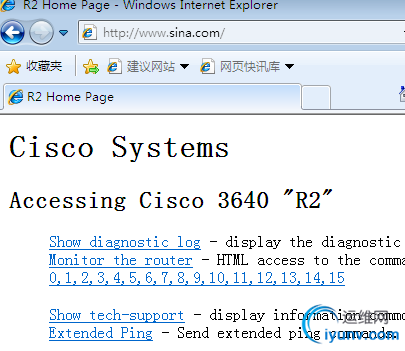

　　分别在两台pc机上测试访问

Cisco ASA上的URL过滤">

　　开始配置URL过滤（ASA）
　　要求1 ：PC1不能访问www.baidu.com
　　步骤1：创建class-map，识别传输流
　　1定义要控制的网段（ACL），并创建第一个class-map
　　创建一个名为tcp_filter1的ACL
　　asa(config)# access-list tcp_filter1 permit tcp 192.168.1.0 255.255.255.0 any eq www
　　再创建一个名为tcp_filter1_class1的class-map，并将ACL添加到这个class-map

Cisco ASA上的URL过滤">

　　3设置要控制的url地址，并创建第二个且类型为regex的class-map
　　创建一个url，再创建一个名为url_class1的class-map，并将url添加到这个class-map

Cisco ASA上的URL过滤">

　　4创建第三个且类型为inspect http的class-map
　　创建一个名为http_url_class1的class-map，并调用第二个clas-map，即表示在http请求报文头中的url后缀是baidu.com的将被丢弃

Cisco ASA上的URL过滤">

　　其中regex>　　步骤2：创建policy-map，关联class-map
　　1创建第一个类型为inspect http的policy-map
　　创建一个名为http_url_policy1的policy-map，并调用第三个class-map；设置的规则为drop数据包并关闭连接，发送系统日志

Cisco ASA上的URL过滤">

　　2创建第二个policy-map
　　创建一个名为inside_http_url_policy的policy-map（用来应用在接口）；并调用第一个class-map。设置检查http流量

Cisco ASA上的URL过滤">

　　步骤3：应用policy-map到接口上
　　只能应用在inside接口上，且一个接口只能应用一个policy-map

Cisco ASA上的URL过滤">

　　最后进行测试，发现pc1不能访问www.baidu.com
　　要求二：PC2不能访问
　　重复前面的步骤即可，但是要注意一下几点
　　重新创建一个ACL，即名称不能和第一个相同（PC2属于2网段）
　　asa(config)# access-list tcp_filter2 permit tcp 192.168.2.0 255.255.255.0 any eq www
　　重新创建第一个class-map、第二个class-map、第三个class-map和第一个policy-map；然后将这个policy-map应用到第二个policy-map中（因为一个接口只能应用一个policy-map，所以这里不需要再创建第二个policy-map）
　　要求3：公司要求内网所有主机都不能访问www.qq.com
　　当还需要禁止其他url时，只需进行以下操作即可
　　创建url2,应用到url_class1

Cisco ASA上的URL过滤">

　　再将url2应用到url_class2上即可满足要求
