cisco配置交换机管理地址和默认网关

青野

　　配置交换机远程管理地址和默认网关
　　拓扑图如下：

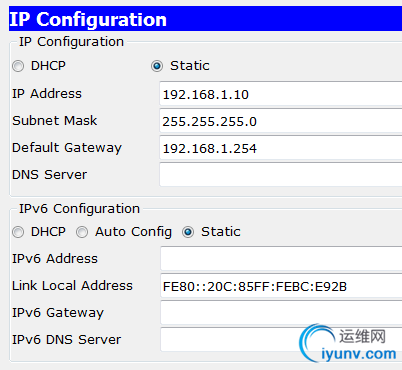

　　1、配置PC0

　　2、配置SW1交换机
　　Switch(config)#no ip domain-lookup #关闭域名解析
　　Switch(config-line)#exec-timeout 0 0 #与交换机保持连接的时延，这里的设置是与路由器永远保持连接，除非自己logout
　　Switch(config-line)#logging syn #设置模式同步
　　Switch(config)#hostname SW1 #修改交换机的名称为SW1
　　SW1(config)#line vty 0 4#进入虚拟终端
　　SW1(config-line)#password ccna5188$ #设置telnet密码为ccna5188$
　　SW1(config-line)#login #敲该命令登陆下
　　SW1(config)#enable secret ccnp@5188 #设置特权模式的登陆密码（密文）
　　SW1(config)#username ccna password ccna5188$ #设置本地用户ccna，密码为ccna5188$
　　SW1(config)#line vty 0 4 #进入虚拟终端
　　SW1(config-line)#login local #设置本地用户的telnet登陆
　　SW1(config)#ip default-gateway 192.168.1.254 #设置该交换机的默认网关
　　SW1(config)#int vlan1 #进入vlan1的端口
　　SW1(config-if)#ip address 192.168.1.1 255.255.255.0 #配置交换机的管理地址为192.168.1.1子网掩码为255.255.255.0
　　SW1(config-if)#no shutdown #启动这个vlan1
　　3、配置R1路由器
　　Router(config)#hostname R1
　　R1(config)#no ip domain-lo
　　R1(config-line)#exec-timeout 0 0
　　R1(config-line)#logging syn
　　R1(config)#int fa0/0 #进入fa0/0端口
　　R1(config-if)#ip address 192.168.1.254 255.255.255.0 #配置fa0/0的IPD地址为192.168.1.254,子网掩码为255.255.255.0
　　R1(config-if)#no shutdown #打开端口
　　R1(config-if)#no shutdown #进入fa0/1端口
　　R1(config-if)#ip address 192.168.2.254 255.255.255.0 #配置fa0/1的IPD地址为192.168.2.254,子网掩码为255.255.255.0
　　R1(config-if)#no shutdown #打开端口
　　4、配置PC1

　　5、在路由器上查看端口的状态
　　R1#show ip int brief
　　Interface              IP-Address      OK? Method Status                Protocol
　　FastEthernet0/0        192.168.1.254   YES manual up                    up
　　FastEthernet0/1        192.168.2.254   YES manual up                    up
　　Vlan1                  unassigned      YES unset  administratively down down
　　6、测试PC1远程管理SW1
