cisco pagp 详解

shilang

　　Ether Channel(以太通道)是由Cisco研发的，应用于交换机之间的多链路捆绑技
　　术。它的基本原理是：将两个设备间多条相同特性的快速以太或千兆位以太物理
　　链路捆绑在一起组成一条逻辑链路，从而达到带宽倍增的目的。除了增加带宽外，
　　Ether Channel还可以在多条链路上均衡分配流量，起到负载分担的作用；当一
　　条或多条链路故障时，只要还有链路正常，流量将转移到其它的链路上，整个过
　　程在几毫秒内完成，从而起到冗余的作用，增强了网络的稳定性和安全性。在
　　Ether Channel中，负载在各个链路上的分布可以根据源IP地址、目的IP地址、
　　源MAC地址、目的MAC地址、源IP地址和目的IP地址组合，以及源MAC地址和
　　目的MAC地址组合等来进行分布。两台交换机之间是否形成Ether Channel也可
　　以用协议自动协商。目前有两个协商协议：PAgP和LACP，PAgP(端口汇聚协议
　　Port Aggregation Protocol)是Cisco私有的协议，而LACP(链路汇聚控制协议
　　Link Aggregation Control Protocol)是基于IEEE 802.3ad的国际标准。
　　实验目的：
　　1、掌握其于Cisco私有的PAgP的链路聚合协议的配置方法。
　　2、掌握第二层与第三层的PAgP配置区别。
　　3、PAgP为Cisco私有链路聚合协议。

　　实验步骤及要求：

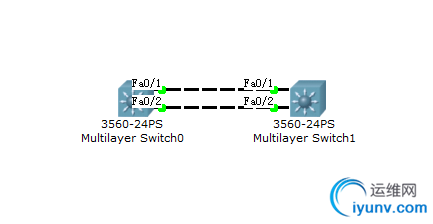

　　1、本实验使用两台Cisco Catalyst 3750交换机。并按照拓扑连接相应的交换机的线缆。
　　2、为了能够保证实验成功，因此建议将Fa0/3 -24号接口置为shutdown状态。
　　在sw1和sw2配置如下：
　　sw1(config)#interface port-channel 1
　　Switch1(config)#interface range fa0/1 -2
　　Switch1(config-if-range)#switchport
　　Switch1(config-if-range)#channel-protocol pagp
　　Switch1(config-if-range)#channel-group 1 mode desirable
　　sw2(config)#interface port-channel 1
　　sw2(config)#interface range fa0/1 -2
　　sw2(config-if-range)#switchport
　　sw2(config-if-range)#channel-protocol pagp
　　sw2(config-if-range)#channel-group 1 mode auto
　　sw2(config-if-range)#exit
　　注：处于PAgP的Descirable模式的接口，其会主动的进入协商状态。而Auto模式会进入被动的进入协商状态。
　　当我们改变端口的工作模式后，会提示借口down掉，交换机重置端口后，会提示up，当交换机协商成功后，与对端交换机协商成功后，其port-channel 1的会进入UP状态。指出链路聚合配置成功。
　　以太通道的负载平衡方式有：dst-ip、dst-mac、src-dst-ip、src-dst-mac、src-ip、src-mac，默认情况下是基于源MAC地址的负载平衡
　　sw1(config)#port-channel load-balance src-mac
　　Sw2(config)#port-channel load-balance dst-mac
　　使用show etherchannel port-channel命令查看聚合组信息：
　　sw1#show etherchannel port-channel
　　Channel-group listing:
　　----------------------
　　Group: 1
　　----------
　　Port-channels in the group:
　　---------------------------
　　Port-channel: Po1
　　------------
　　Age of the Port-channel   = 00d:02h:43m:12s
　　Logical slot/port   = 2/1       Number of ports = 2
　　GC                  = 0x00000000      HotStandBy port = null
　　Port state          = Port-channel
　　Protocol            =   PAGP
　　Port Security       = Disabled
　　Ports in the Port-channel:
　　Index   Load   Port     EC state        No of bits
　　------+------+------+------------------+-----------
　　0     00     Fa0/2    Desirable-Sl       0
　　0     00     Fa0/1    Desirable-Sl       0
　　Time since last port bundled:    00d:02h:43m:12s    Fa0/1
　　查看聚合链路汇总信息：
　　sw1#show etherchannel summary
　　Flags:  D - down        P - in port-channel
　　I - stand-alone s - suspended
　　H - Hot-standby (LACP only)
　　R - Layer3      S - Layer2
　　U - in use      f - failed to allocate aggregator
　　u - unsuitable for bundling
　　w - waiting to be aggregated
　　d - default port
　　Number of channel-groups in use: 1
　　Number of aggregators:           1
　　Group  Port-channel  Protocol    Ports
　　------+-------------+-----------+----------------------------------------------
　　1      Po1(SU)           PAgP   Fa0/1(P) Fa0/2(P)
　　测试：
　　配置SW1和SW2的VLAN 1的IP地址，测试聚合链路的容错
　　sw1(config)#interface vlan 1
　　sw1(config-if)#ip add 192.168.1.1 255.255.255.0
　　sw1(config-if)#no sh
　　Sw2(config)#interface vlan 1
　　Sw2(config-if)#ip add 192.168.1.2 255.255.255.0
　　Sw2(config-if)#no sh
　　Sw1 ping sw2 ，是通的，这时我们ping1000个包，然后在SW1上将聚合组中的Fastethernet 1/0/24或Fastethernet 1/0/24任一端口手工shutdown后，观察SW2的ping的反馈信息。会发现其Ping数据包不会出现中断,说明链路聚合能够有效的避免单链路的拓扑不稳定,同时解决了冗余链路情况下,由于生成树原因而不能充分利用链路带宽和实现负载分担的问题。
