　　实验01：静态NAT的应用
　　实验目标：通过静态NAT实现内网与外网之间的通信
　　实验环境：

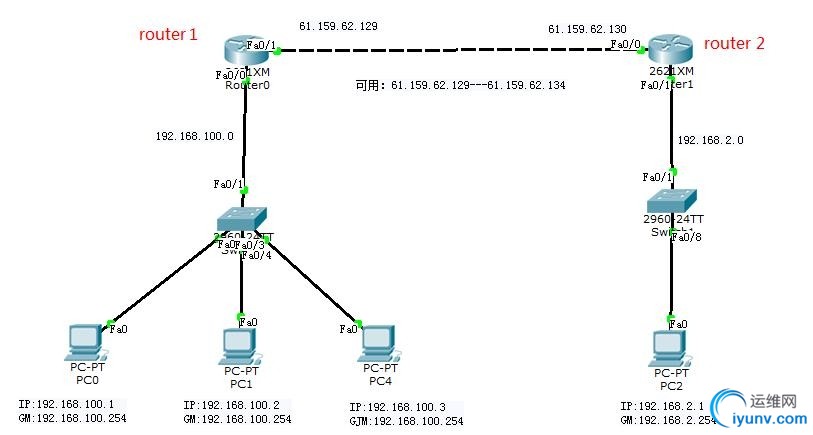

　　打开cisco packet tracer 软件，实验拓扑图如下：

　　实验步骤：
　　一、 打开cisco packet tracer 软件，添加两台路由器、两台交换机和四台主机。按照实验拓扑图用交叉线和直通线进行连接，并为主机配置ip地址和网关。
　　二、 配置路由器端口地址
　　1、 Router1全局：
　　Int f0/0
　　Ip address 192.168.100.254 255.255.255.0
　　No shutdown
　　Int f0/1
　　Ip address 61.159.62.129 255.255.255.248
　　No shutdown
　　2、 Router2全局：
　　Int f0/0
　　Ip address 61.159.62.130 255.255.255.248
　　No shutdown
　　Int f0/1
　　Ip address 192.168.2.254 255.255.255.0
　　No shutdown
　　三、 配置静态NAT（router 1）
　　1、 配置接口ip及路由
　　全局：ip nat inside source static  192.168.100.1  61.159.62.131
　　ip nat inside source static  192.168.100.2  61.159.62.132
　　ip nat inside source static  192.168.100.3  61.159.62.133
　　2、 在内外接口上启用NAT
　　进入出口配置：ip nat outside
　　进入入口配置：ip nat inside
　　四、 配置默认路由
　　1、 router1全局：ip  route  0.0.0.0  0.0.0.0  f0/1
　　五、 查看NAT转换
　　特权：show ip nat translations

　　实验验证：

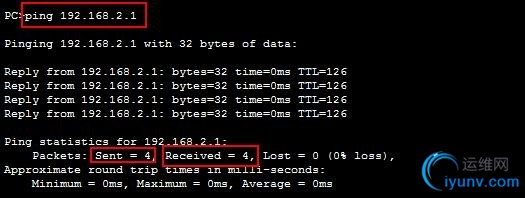

　　100.0网段的主机可以ping通外网192.168.2.1

　　问题及经验总结：
　　在配置静态NAT时，不要忘记在路由器上配置默认路由。另外，注意内部ip地址不能转换成已给端口使用的内部全局地址。
　　实验02：动态NAT的应用
　　实验目标：通过动态NAT实现内网与外网之间的通信
　　实验环境：
　　打开cisco packet tracer 软件，实验拓扑图如下：

实验步骤：

　　一、 打开cisco packet tracer 软件，添加两台路由器、两台交换机和四台主机。按照实验拓扑图用交叉线和直通线进行连接，并为主机配置ip地址和网关。
　　二、 配置路由器端口地址和动态路由（上实验已配置，这里省略）
　　三、 配置动态NAT（router 1）
　　1、 配置接口ip及路由
　　全局：access-list  1  permit  192.168.100.0  0.0.0.255
　　Ip nat pool nsd 61.159.62.131 61.159.62.134 netmask 255.255.255.0
　　Ip nat inside source list 1 pool nsd
　　2、 进入出口配置：ip nat outside
　　进入入口配置：ip nat inside
　　四、 配置默认路由
　　1、 router1全局：ip  route  0.0.0.0  0.0.0.0  f0/1
　　五、 查看NAT转换

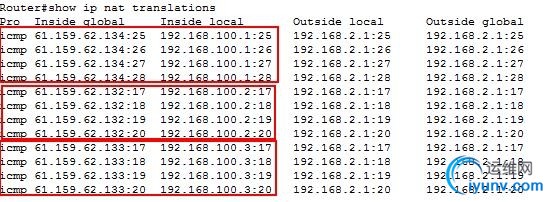

　　特权：show ip nat translations

　　实验验证：
　　100.0网段的主机可以ping通外网192.168.2.1

　　问题及经验总结：
　　配置默认路由时，最后可以跟下一跳ip地址也可以写本路由器的出口的端口ID，如： ip route 0.0.0.0 0.0.0.0 f0/1
　　实验03：端口多路复用技术（PAT）
　　实验目标：通过端口多路复用实现内网与外网之间的通信
　　实验环境：
　　打开cisco packet tracer 软件，实验拓扑图如下：

　　实验步骤：
　　一、 打开cisco packet tracer 软件，添加两台路由器、两台交换机和四台主机。按照实验拓扑图用交叉线和直通线进行连接，并为主机配置ip地址和网关。
　　二、 配置路由器端口地址和动态路由（上实验已配置，这里省略）
　　三、 配置端口多路复用（router 1）
　　1、 全局：access-list  1  permit  192.168.1.0  0.0.0.255
　　Ip nat inside source list 1 int f0/1 overload
　　2、 进入出口配置：ip nat outside
　　进入入口配置：ip nat inside
　　四、 配置默认路由
　　1、 router1（全局）：ip  route  0.0.0.0  0.0.0.0  f0/1
　　五、 查看NAT 转换条目

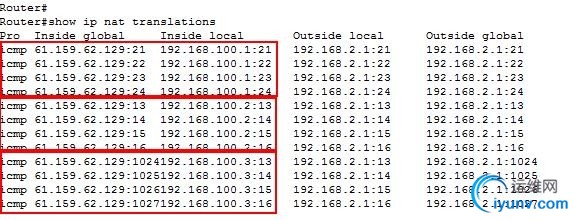

　　特权：show ip nat translations

　　实验验证：
　　100.0网段的主机可以ping通外网192.168.2.1

　　问题及经验总结：
　　配置端口多路复用是，也要配置出口。Ip nat inside source list 1 int f0/1 overload ，其中的f0/1为出口。
