DAY14 NSD CISCO

大湖之子

　　实验01：标准访问控制列表与标准命名访问控制列表
　　实验目标：a、利用标准ACL实现不同主机对目标主机的访问权限
　　b、利用标准命名ACL实现不同主机对目标主机的访问权限
　　实验环境：

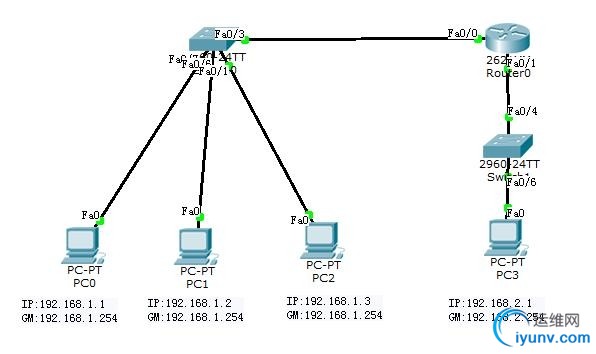

　　打开cisco packet tracer软件，实验拓扑图如下：

　　实验步骤：
　　一、 打开cisco packet tracer软件，添加一台路由器，两台交换机和四台主机，并用直通线按照拓扑图进行连接。
　　二、 给路由器端口配置ip地址
　　全局：int  f0/0
　　Ip adderss 192.168.1.254 255.255.255.0
　　No shutdown
　　int  f0/1
　　Ip adderss 192.168.2.254 255.255.255.0
　　No shutdown
　　三、 配置标准ACL
　　1、 创建标准ACL
　　全局：access-list 1 deny 192.168.1.1 0.0.0.0
　　access-list 1 permit 192.168.1.0 0.0.0.255
　　2、 将ACL应用与接口
　　全局：int f0/0
　　Ip access-group 1 in
　　四、 配置标准命名ACL
　　1、 删除标准ACL
　　全局：no access-list 1
　　2、 创建标准命名ACL
　　全局：ip access-list standard nsd
　　Deny host 192.168.1.1
　　Permit 192.168.1.0 0.0.0.255
　　3、 将ACL应用与接口
　　全局：int f0/0
　　Ip access-group nsd in
　　4、 添加ACL,使主机PC1不能访问192.168.2.1
　　全局：ip access-list standard nsd
　　15 deny host 192.168.1.2
　　五、 按照拓扑图配置主机ip
　　实验验证：
　　a、 标准ACL：主机PC0拒绝访问主机192.168.2.1，其他主机允许访问

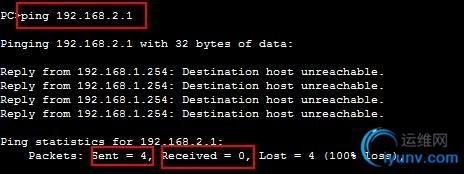

　　PC0：

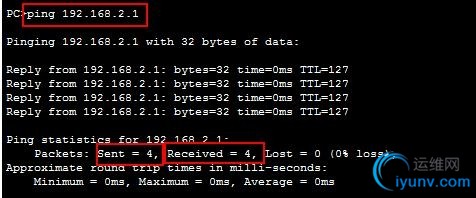

　　PC2：

　　b、 标准命名ACL：主机PC0，PC1拒绝访问主机192.168.2.1，其他主机允许访问
　　PC0：

　　PC1：

　　问题及经验总结：
　　在配置ACL时，注意要应用于端口。在删除标准命名acl语句时，要线进入标准命名acl：
　　ip access-list standard nsd，再进行删除。
　　实验02：扩展访问控制列表与扩展命名访问控制列表
　　实验目标：a、利用扩展ACL实现不同主机对目标主机的访问权限
　　b、利用扩展命名ACL实现不同主机对目标主机的访问权限
　　实验环境：

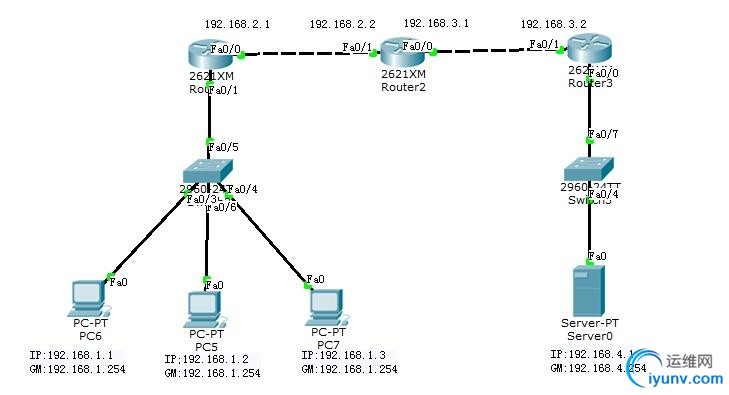

　　打开cisco packet tracer软件，实验拓扑图如下：

　　实验步骤：
　　一、 cisco packet tracer软件，添加三台路由器，两台交换机和三台主机和一台服务器，用直通线和交叉线按照拓扑图进行连接，并配置主机的ip地址和网段。
　　二、 端口配置ip地址
　　1、router 1：全局：int  f0/1
　　Ip address 192.168.1.254 255.255.255.0
　　No shutdown
　　int  f0/0
　　Ip address 192.168.2.1 255.255.255.0
　　No shutdown
　　2、router 2：全局: int  f0/1
　　Ip address 192.168.2.2 255.255.255.0
　　No shutdown
　　int  f0/0
　　Ip address 192.168.3..1 255.255.255.0
　　No shutdown
　　3、router 3：全局: int  f0/1
　　Ip address 192.168.3.2 255.255.255.0
　　No shutdown
　　int  f0/0
　　Ip address 192.168.4.254 255.255.255.0
　　No shutdown
　　三、 配置动态路由
　　1、 router 1：全局router rip
　　version 2
　　no auto-summary
　　network 192.168.1.0
　　network 192.168.2.0
　　2、 router 2：全局router rip
　　version 2
　　no auto-summary
　　network 192.168.2.0
　　network 192.168.3.0
　　3、 router 3：全局router rip
　　version 2
　　no auto-summary
　　network 192.168.3.0
　　network 192.168.4.0
　　四、 配置服务器

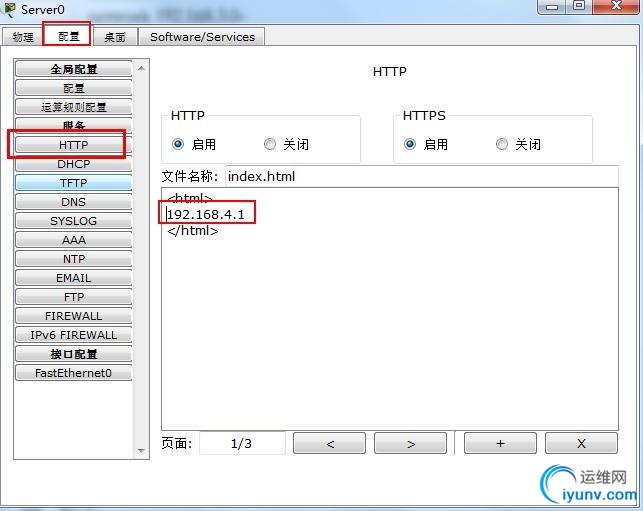

　　单击服务器—配置—服务—HTTP—修改内容为“192.168.4.1”

　　一、 配置扩展ACL
　　1、 允许192.168.1.1访问192.168.4.1的http服务
　　全局：access-list 101 permit tcp host 192.168.1.1 host 192.168.4.1 eq 80
　　2、 拒绝192.168.1.1访问192.168.4.1的其他服务
　　全局：access-list 101 deny ip host 192.168.1.1 host 192.168.4.1
　　3、 允许1.0网段其他主机访问192.168.4.1
　　全局：access-list 101 permit ip 192.168.1.0 0.0.0.255 host 192.168.4.1
　　4、 将ACL应用与接口
　　全局：int  f0/1
　　Ip access-group 101 in
　　二、 配置扩展命名ACL
　　1、 删除扩展ACL
　　全局：no access-list 101
　　2、 新建扩展命名ACL
　　全局：ip access-list extended nsd1407
　　3、允许192.168.1.1访问192.168.4.1的http服务
　　命名控制列表模式：permit tcp host 192.168.1.1 host 192.168.4.1 eq 80
　　4、拒绝192.168.1.1访问192.168.4.1的其他服务
　　命名控制列表模式：deny ip host 192.168.1.1 host 192.168.4.1
　　5、允许1.0网段其他主机访问192.168.4.1
　　命名控制列表模式： permit ip 192.168.1.0 0.0.0.255 host 192.168.4.1
　　6、将ACL应用与接口
　　全局：int  f0/1
　　Ip access-group nsd1407 in
　　7、添加命名ACL，拒绝192.168.1.2访问192.168.4.1所有服务
　　全局：ip access-list extended nsd1407
　　21 deny ip host 192.168.1.2 host 192.168.4.1
　　实验验证：
　　a、 扩展ACL：允许192.1681.1访问192.168.4.1的web服务，拒绝其他服务，允许1.0网段的其他主机访问192.168.4.1的所有服务

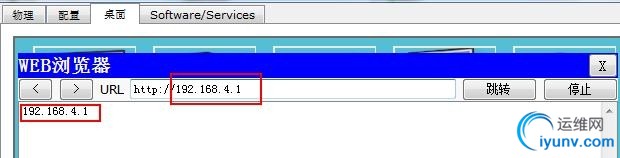

　　PC6：访问web服务

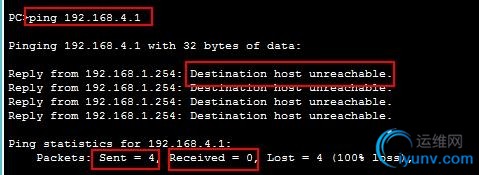

　　192.168.1.1 ping 192.168.4.1，ping不通

　　PC5：访问web服务

　　192.168.1.2 ping 192.168.4.1，ping通

　　b、 扩展命名ACL：允许192.1681.1访问192.168.4.1的web服务，拒绝其他服务，拒绝192.168.1.2访问192.168.4.1的所有服务，允许1.0网段的其他主机访问192.168.4.1的所有服务
　　PC6：访问web服务

　　192.168.1.1 ping 192.168.4.1，ping不通

　　PC5:访问web服务

　　192.168.1.2 ping 192.168.4.1，ping不通

　　问题及经验总结：
　　在自己感觉配置没问题时，遇见ping不通或访问不了web服务的情况，可以看一下网关是够有问题。
