Cisco交换机入门1

舒畅

　　一、基础命令
　　1.4种模式
　　switch>     用户模式
　　switch>enable   输入enable（简写en）进入特权模式
　　switch#     特权模式
　　switch#config terminal    输入config terminal（简写conf t）进入全配置局模式
　　switch(config)#   全局配置模式
　　switch(config)#interface fastethernet 0/1  输入interface fastethernet 0/1（简写int f0/1）                                              进入接口模式
　　switch(config-if)#    接口模式
　　如何返回或退出到上一个模式
　　exit命令可以返回到之前的一个模式
　　特权模式返回到用户模式可以使用disable
　　在全局或接口模式可以使用end返回到特权模式或者使用快捷键“Ctrl+Z”
　　2.常用命令
　　全局模式下输入hostname（简写host）可以配置主机名

把名为Switch的交换机改名为SW

　　show命令一般用在特权模式下进行查询信息
　　show version （简写为sh ver）可以查看系统IOS名称及版本信息
　　show mac-addess-table 查看MAC地址表命令 后面加参数“dynamic”为查看动态学习到的MAC地址
　　show running-config （简写为sh run） 用于查看交换机当前配置信息。
　　show startup-config （简写为sh star） 用于查看已保存的配置信息。
　　3.配置双工模式和速率
　　sw#show interf f0/1 （简写为sh int f0/1）查看接口双工模式和速率
　　sw(config)#int f0/1      进入f0/1接口
　　sw(config-if)#duplex full      设置为全双工模式，参数“full”可以改为“half”半双工                                        或“auto”自动协调
　　注意：接口双工不匹配时将可能出现严重的丢包现象
　　sw(config)#int f0/1      进入f0/1接口
　　sw(config-if)#speed 10         设置速率为10Mb/s，参数“10”可以改为“100”100Mb/s、
　　“1000”1000Mb/s或“auto”自动协调
　　注意：接口速率不匹配，两台交换机将无法通信
　　4.copy running-config startup-config （简写为copy run star）也可以使用另外一个命令       write（简写wr）用于保存当前配置信息，因为虽然对交换机所做的配置会及时生效，但是重启后如果   不保存到NVRAM中都会丢失，所以做完配置后要及时保存。
　　5.erase nvram 等同于delete nvram：startup-config 用于删除已保存的配置信息。

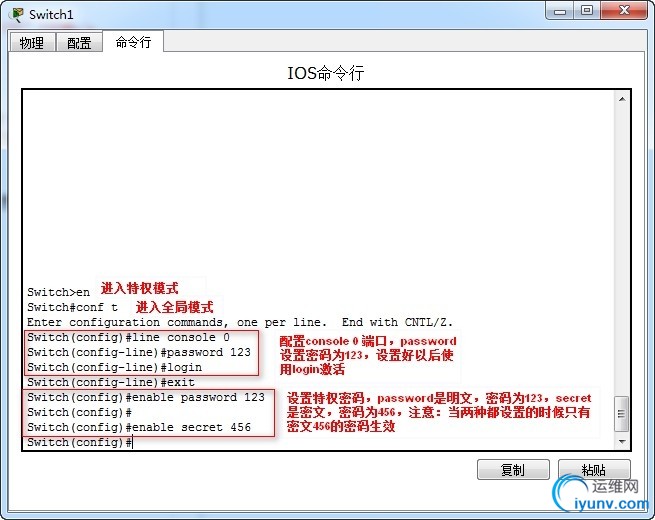

　　6.配置Console口密码（连接console线时候使用的）和特权模式密码 （如图）

　　7.配置加密明文密码
　　sw(config)#service password-encryption
　　*注意：Cisco设备密码不能以空格开始
　　8.为交换机配置IP地址(给交换机配置IP，不像路由器那样配置在物理接口上，而是配置在虚拟接口上)
　　switch(config)#int vlan 1            进入虚拟接口vlan 1
　　switch(config-if)#ip address 192.168.1.1 255.255.255.0  配置IP地址和子网掩码（以192为例）
　　switch(config-if)#no shutdown   激活
　　二、交换机密码恢复
　　交换机的密码被保存在flash中的配置文件config.text里，想要恢复密码，就要绕过config.text这个文件，先进入系统后，再重置密码。
　　步骤一，因为Cisco交换机的出厂设置是没有密码的，所以可以重启交换机（拔掉交换机的插头，然后重         新连接）立即按住交换机上的“mode”键。当看到配置界面显示（如图）

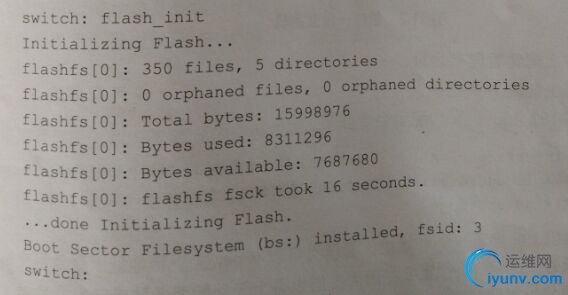

　　步骤二，使用“flash_init”命令初始化Flash

　　步骤三，将配置文件config.text文件名改成config.old,这样交换机就不会加载配置文件了，然后启动         交换机
　　switch:rename flash:config.text flash:config.old  rename为重命名命令
　　switch:boot    启动交换机
　　步骤四，进入系统之后，将配置文件的名字改回来（因为配置文件里面不光有密码，还有好多参数）
　　switch#rename flash:config.old flash:config.text
　　步骤五，手动加载配置文件
　　switch#copy flash:config.text system:running-config
　　步骤六，加载完成后，进入全局模式修改自己想要修改的密码即可，配置密码参考之前所说的命令
　　第三篇文章，感觉自己有点小状态了，加油~
