Cisco Packet Tracert 之 三层交换机VLAN配置

gggggds

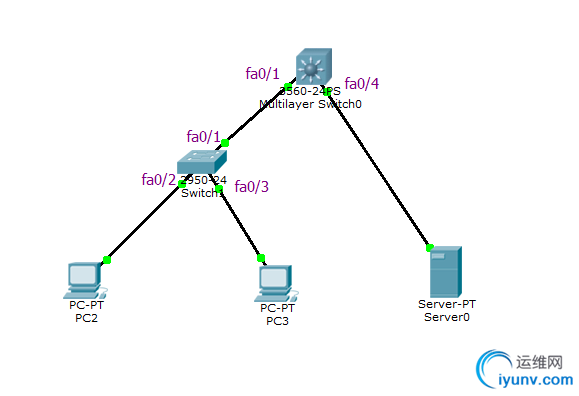

　　实验环境：

　　实验目的：
　　1、在三层交换机划分三个VLAN，分别是VLAN2\VNAL3\VLAN4，并且设置VLAN IP 分别为：192.168.2.1、192.168.3.1、192.168.4.1。
　　2、把fa0/1口设置为trunk口，fa0/4加入VLAN4。
　　3、启用路由功能，实现各VLAN之间互通。
　　4、设置二层交换机，把fa0/1口设置为trunk ，并把fa0/2加入VLAN2，fa0/3加入VLAN3.
　　5、测试各VLAN是否相通。
　　实验步骤：
　　1、在三层交换机划分三个VLAN，分别是VLAN2\VNAL3\VLAN4，并且设置VLAN IP 分别为：192.168.2.1、192.168.3.1、192.168.4.1。
　　Switch>enable
　　Switch#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Switch(config)#hostname CoreSW
　　CoreSW(config)#vlan 2
　　CoreSW(config-vlan)#exit
　　CoreSW(config)#vlan 3
　　CoreSW(config-vlan)#vlan 4
　　CoreSW(config-vlan)#
　　CoreSW(config)#int vlan 2
　　CoreSW(config-if)#
　　%LINK-5-CHANGED: Interface Vlan2, changed state to up
　　CoreSW(config-if)#ip add 192.168.2.1 255.255.255.0
　　CoreSW(config-if)#no shutdown
　　CoreSW(config-if)#exit
　　CoreSW(config)#int vlan 3
　　CoreSW(config-if)#
　　%LINK-5-CHANGED: Interface Vlan3, changed state to up
　　CoreSW(config-if)#ip add 192.168.3.1 255.255.255.0
　　CoreSW(config-if)#no shutdown
　　CoreSW(config-if)#exit
　　CoreSW(config)#int vlan 4
　　CoreSW(config-if)#exit
　　%LINK-5-CHANGED: Interface Vlan4, changed state to up
　　CoreSW(config-if)#ip add 192.168.4.1 255.255.255.0
　　CoreSW(config-if)#no shutdown
　　2、把fa0/1口设置为trunk口，fa0/4加入VLAN4。
　　CoreSW(config)#int fa0/1
　　CoreSW(config-if)#switchport trunk encapsulation dot1q
　　CoreSW(config-if)#switchport mode trunk
　　CoreSW(config)#int fa0/4
　　CoreSW(config-if)#switchport mode access
　　CoreSW(config-if)#switchport access vlan 4
　　3、启用路由功能，实现各VLAN之间互通。
　　CoreSW#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　CoreSW(config)#ip routing
　　4、设置二层交换机划分VLAN2/VLAN3，把fa0/1口设置为trunk ，并把fa0/2加入VLAN2，fa0/3加入VLAN3。
　　Switch>enable
　　Switch#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Switch(config)#vlan 2
　　Switch(config-vlan)#exit
　　Switch(config)#vlan 3
　　Switch(config-vlan)#exit
　　Switch(config)#
　　Switch(config)#int fa0/1
　　Switch(config-if)#switchport mode trunk

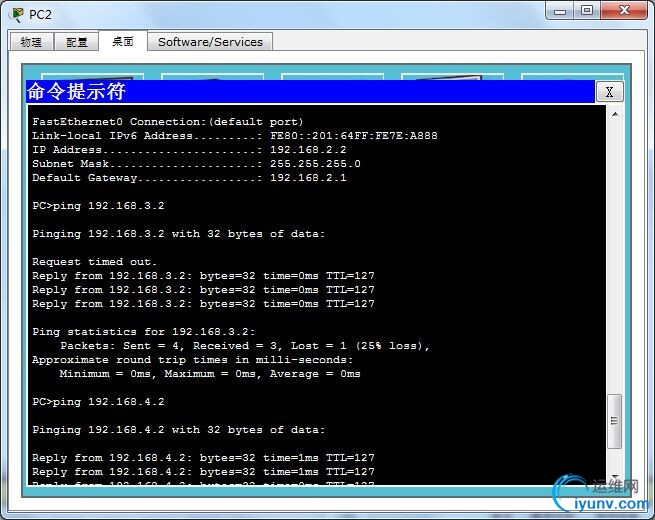

　　5、测试各VLAN是否相通。
