思科cisco路由器实现nat转换

　　
　　
　　要求：
　　使用三台路由器，在R2上配置1.0和2.0网段的静态路由，在R1和R3上不配置到R2的路由，通过NAT转换实现R2对R1和R3的访问。
　　

　　在R1上的配置
　　R1#conf t
　　R1(config)#line console 0
　　R1(config-line)#no exec-timeout
　　R1(config-line)#logging synchronous
　　
　　R1(config)#inter f0/0
　　R1(config-if)#ip add 192.168.1.254 255.255.255.0
　　R1(config-if)#loop
　　R1(config-if)#no shut
　　R1(config-if)#exit
　　R1(config)#inter s1/0
　　R1(config-if)#ip add 192.168.4.1 255.255.255.0
　　R1(config-if)#shut
　　R1(config-if)#no shut
　　
　　在R2上的配置
　　R2
　　R2#conf t
　　R2(config)#line console 0
　　R2(config-line)#no exec-timeout
　　R2(config-line)#logging synchronous
　　
　　R2(config)#inter s1/0
　　R2(config-if)#ip add 192.168.4.2 255.255.255.0
　　R2(config-if)#shut
　　R2(config-if)#no shut
　　Router(config)#inter f0/0
　　Router(config-if)#ip add 192.168.3.254 255.255.255.0
　　Router(config-if)#loop
　　Router(config-if)#exit
　　Router(config)#inter s1/1
　　Router(config-if)#ip add 192.168.5.2 255.255.255.0
　　Router(config-if)#shut
　　Router(config-if)#no shut
　　
　　在R3上的配置
　　R3
　　R3#conf t
　　R3(config)#line console 0
　　R3(config-line)#no exec-timeout
　　R3(config-line)#logging synchronous
　　
　　R3(config)#inter f0/0
　　R3(config-if)#ip add 192.168.2.254 255.255.255.0
　　R3(config-if)#loop
　　R1(config-if)#no shut
　　R3(config-if)#exit
　　R3(config)#inter s1/0
　　R3(config-if)#ip add 192.168.5.1 255.255.255.0
　　R3(config-if)#shut
　　R3(config-if)#no shut
　　
　　在R2上设置默认路由
　　R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.4.1
　　R2(config)#ip route 192.168.2.0 255.255.255.0 192.168.5.1
　　配置结果如下

　　在R2上做NAT转换
　　R2(config)#access-list 100 permit ip 192.168.3.254 0.0.0.255 192.168.1.254 0.0.0.255
　　R2(config)#inter s1/0
　　R2(config-if)#ip nat outside
　　R2(config-if)#exit
　　R2(config)#inter f0/0
　　R2(config-if)#ip nat inside
　　R2(config)#ip nat inside source list 100 interface serial1/0    //SNAT转换
　　测试结果

　　R2(config)#access-list 101 permit ip 192.168.3.254 0.0.0.255 192.168.2.254 0.0.0.255
　　R2(config)#inter s1/1
　　R2(config-if)#ip nat outside
　　R2(config-if)#exit
　　R2(config)#ip nat inside source list 101 interface serial1/1

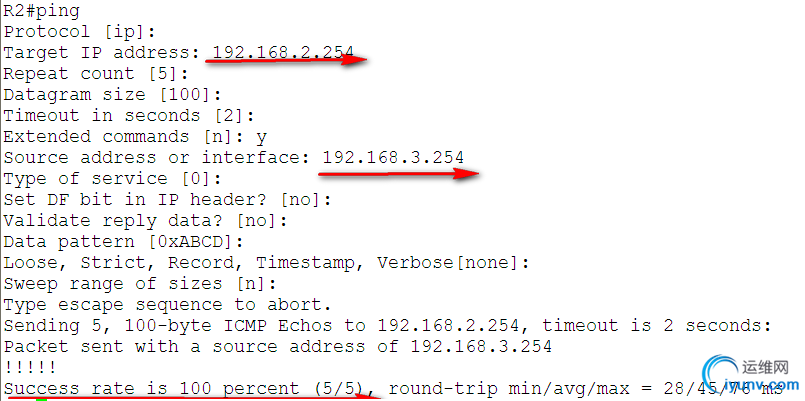

　　测试结果
