　　实验01：NAT 静态转换
　　实验目标：借助静态转换，能实现将内部网络的私有ip地址翻译成公网ip地址
　　实验环境:

　　实验步骤：

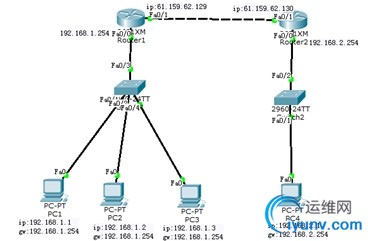

　　一、按照拓扑图连接设备
　　二、配置主机的ip地址和网关
　　三、配置路由器
　　路由器route1：
　　配置接口ip，并在内外接口上启用NAT
　　全局：interface FastEthernet0/0
　　ip address 192.168.1.254 255.255.255.0
　　ip nat inside
　　全局：interface FastEthernet0/1
　　ip address 61.159.62.129 255.255.255.248
　　ip nat outside
　　全局：ip nat inside source static 192.168.1.1 61.159.62.131
　　ip nat inside source static 192.168.1.2 61.159.62.132
　　ip nat inside source static 192.168.1.2 61.159.62.133
　　配置默认路由：
　　ip route 0.0.0.0 0.0.0.0 f0/1
　　路由器route2
　　interface FastEthernet0/0
　　ip address 192.168.2.254 255.255.255.0
　　ip nat inside
　　interface FastEthernet0/1
　　ip address 61.159.62.130 255.255.255.248
　　ip nat outside
　　结果验证 ：用主机1、 2 、3分别去ping主机4

　　问题与总结：路由器上要注意配置默认路由
　　实验02：NAT动态转换
　　实验目标：借助静态转换，能实现将内部网络的私有ip地址翻译成公网ip地址
　　实验环境:

　　实验步骤：
　　一、删除静态NAT

　　二、在实验1的基础上配置route1
　　全局：access-list 1 permit 192.168.1.1 0.0.0.255
　　Ip nat pool nsd 61.159.62.132 61.159.62.134 netmask 255.255.255.248
　　Ip nat inside source list 1 pool nsd
　　结果验证 :用主机1、 2 、3分别去ping主机4

　　查看nat转换条目

　　问题与总结：暂无
　　实验03：端口多路复用
　　实验目标：通过配置路由器，使所有内部主机均可共享一个公有ip
　　实验环境：

　　实验步骤：
　　在实验室01 、02的基础上
　　一、删除动态NAT

　　二、配置路由1
　　全局：ip nat inside source list1 interface f0/1 overload
　　结果验证：
　　用主机1、2、3分别取ping主机4

　　查看nat转换条目

　　问题与总结：暂无
