HRSP的应用 HSRP：热备份路由器协议（HSRP：Hot Standby Router Protocol）　　热备份路由器协议（HSRP）的设计目标是支持特定情况下 IP 流量失败转移不会引起混乱、并允许主机使用单路由器，以及即使在实际第一跳路由器使用失败的情形下仍能维护路由器间的连通性。换句话说，当源主机不能动态知道第一跳路由器的 IP 地址时，HSRP 协议能够保护第一跳路由器不出故障。该协议中含有多种路由器，对应一个虚拟路由器。HSRP 协议只支持一个路由器代表虚拟路由器实现数据包转发过程。终端主机将它们各自的数据包转发到该虚拟路由器上。　　负责转发数据包的路由器称之为主动路由器（Active Router）。一旦主动路由器出现故障，HSRP 将激活备份路由器（Standby Routers）取代主动路由器。HSRP 协议提供了一种决定使用主动路由器还是备份路由器的机制，并指定一个虚拟的 IP 地址作为网络系统的缺省网关地址。如果主动路由器出现故障，备份路由器（Standby Routers）承接主动路由器的所有任务，并且不会导致主机连通中断现象。　　HSRP 运行在 UDP 上，采用端口号1985。路由器转发协议数据包的源地址使用的是实际 IP 地址，而并非虚拟地址，正是基于这一点，HSRP 路由器间能相互识别.

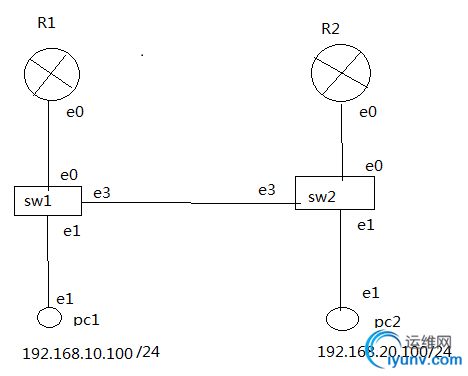

R1路由器的配置R1(config)#int f0/0R1(config-if)#no shutR1(config)#inter f0/0.10R1(config-subif)#encapsulation dot1Q 10R1(config-subif)#ip add 192.168.10.1 255.255.255.0R1(config-subif)#standby 10 ip 192.168.10.254R1(config-subif)#standby 10 priority 120R1(config-subif)#standby 10 preempt R1(config)#inter f0/0.20R1(config-subif)#encapsulation dot1Q 20R1(config-subif)#ip add 192.168.20.1 255.255.255.0R1(config-subif)#standby 20 ip 192.168.20.254 R2路由器的配置R1(config)#int f0/0R1(config-if)#no shutR1(config)#inter f0/0.10R1(config-subif)#encapsulation dot1Q 10R1(config-subif)#ip add 192.168.10.2 255.255.255.0R1(config-subif)#standby 10 ip 192.168.10.254 R1(config)#inter f0/0.20R1(config-subif)#encapsulation dot1Q 20R1(config-subif)#ip add 192.168.20.2 255.255.255.0R1(config-subif)#standby 20 ip 192.168.20.254R1(config-subif)#standby 20 priority 120R1(config-subif)#standby 20 preemptSw1交换机的配置sw1#vlan databasesw1(vlan)#vlan 10sw1(vlan)#vlan 20sw1(config)#int f0/0sw1(config-if)#switchport mode trunksw1(config-if)#switchport trunk encap doq1 sw1(config)#int f0/3sw1(config-if)#switchport mode trunksw1(config-if)#switchport trunk encap doq1 sw1(config-if)#int f0/1sw1(config-if)#switchport access vlan 10sw1(config-if)#int f0/15sw1(config-if)#switchport access vlan 20sw2交换机的配置sw2(config)#int f0/0sw2(config-if)#switchport mode trunk sw2(config-if)#switchport trunk encap doq1 sw2(config-if)#int f0/3sw2(config-if)#switchport mode trunksw2(config-if)#switchport trunk encap doq1 sw2#vlan databasesw2(vlan)#vlan 10sw2(vlan)#vlan 20sw2(config)#int f0/10sw2(config-if)#switchport access vlan 10sw2(config-if)#int f0/15                sw2(config-if)#switchport access vlan 20pc1机Router(config)#int f0/0Router(config-if)#ip add 192.168.10.100 255.255.255.0Pc2机Pc1(config)#int f0/0Pc2(config-if)#ip add 192.168.20.100 255.255.255.0查看R1配置情况

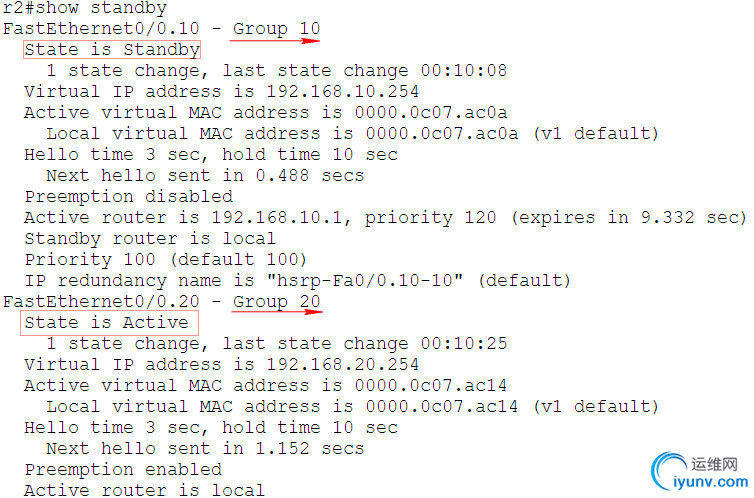

查看R2配置情况

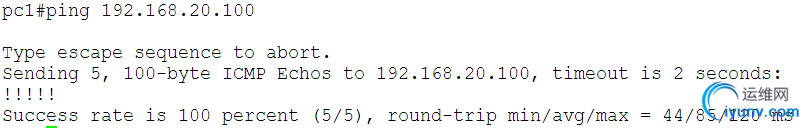

测试连通性pc1 ping pc2

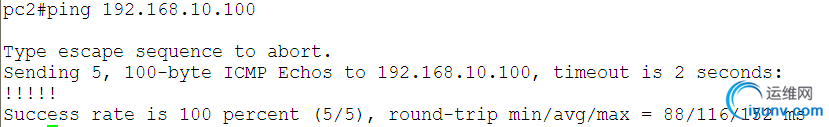

pc2 ping pc1

路由追踪查看
