Cisco Intelligent WAN(IWAN)基础知识

xinhu1300

　　企业WAN发展史

• 　　1969年,ARPANET--Internet的前身

• 　　1970s, X.25出现，WAN开始进入商业领域

• 　　1980s, 企业开始部署以TDM为基础的WAN网络

•
  　　early 1990s，企业开始部署以帧中继（Frame>

• 　　middle 1990s, 一些IT企业开始使用ATM替换之前的帧中继

• 　　2000s，许多企业使用MPLS替换原有的帧中继和ATM网络

• 　　2010s，SD-WAN开始取代MPLS


　　出于成本方面的考虑，现在的WAN不只是单纯的某种技术（比如MPLS），还包含IPsec over Internet等环境，需要根据需求综合考虑各种因素

　　Cisco Intelligent WAN(IWAN)

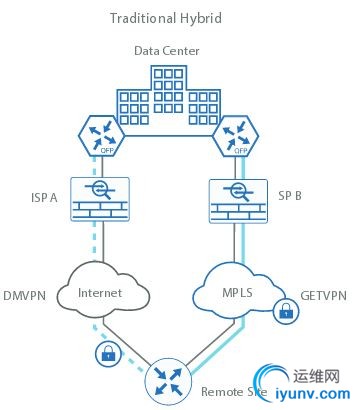

• 　　传统的混合WAN架构


　　IPSec over Internet和MPLS互为主备
　　IPSec over Internet上使用DM***
　　MPLS上使用GET***
　　需要定义两个路由域，MPLS使用eBGP或者静态路由， Internet上使用OSPF，EIGRP或者iBGP
　　两个路由域之间通过路由重分发或者路由过滤技术来防止环路

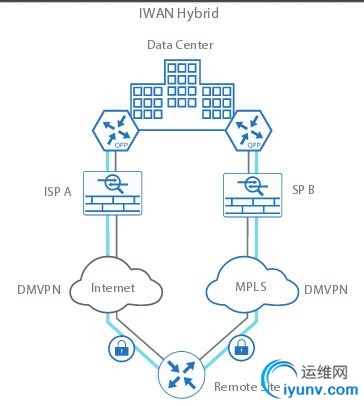

• 　　IWAN





　　IPSec over Internet和MPLS同时激活
　　IPSec over Internet和MPLS上都使用DM***
　　只需要一个路由域iBGP、EIGRP或者OSPF
　　思科对于WAN规划方面的建议

• 　　尽量考虑WAN的可扩展性

• 　　使用Internet替换部分或者所有MPLS线路

• 　　使用Internet实现WAN扩展

• 　　保持QoS尽量简单

• 　　使用SDWAN管理工具来自动化和虚拟化WAN网络


　　Intelligent Path Control/PfR
　　PfR可以动态控制数据包转发（路由决策），基于应用程序性能、类型、策略以及路径状态等信息。
　　其可以监控应用程序的抖动、延迟和丢包率等
　　PfR包含两个部分：BR和MC（Border Router和Master Controller）
　　BR负责连接DM*** overlay网络，收集流量和路径信息发送到MC进行分析，MC做出角色
　　BR和MC可以位于同一台路由器，也可以位于不同路由器
　　IWAN设计的主要目标在于为关键应用程序寻找最佳路径，之后再使用其他方式满足次要应用程序的需求，因此remote site只要要有两种传输方式，如果使用双路由器设计方案，最多可以实现五种传输方式。
　　参考文档

• 　　The 2015 Guide to WAN Architecture & Design- Cisco

• 　　Intelligent WAN and WAN Design Summary-CVD(Cisco Validated Design)
