Cisco点滴——默认路由

阿娇开发978

　　默认路由（缺省路由）！呵呵，很多一听就会笑了，不就是全0嘛~~呵呵~~对啊~~很简单，仅供初学者或感兴趣者当个学习参考工具，其实网络也没有那么复杂~~很简单的哦~~
　　下面开始准备我们的拓扑实验架构~~

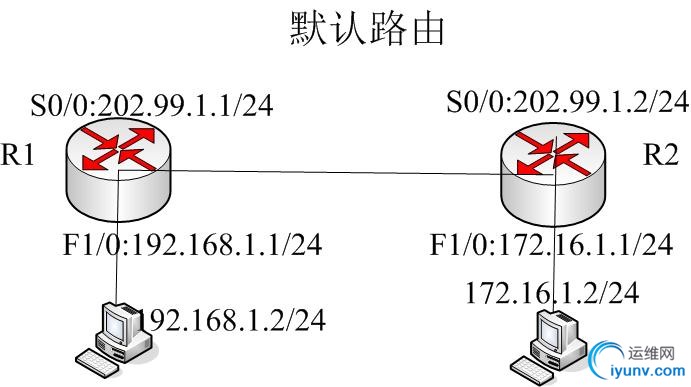

　　拓扑图：

　　拓扑连线
　　Router1 S0/0 <----> Router2 S0/0
　　Router1 F1/0 <----> VPCS V0/1
　　Router2 F1/0 <----> VPCS V0/2
　　路由优化指令：
　　alias exec a sh ip route
　　alias exec b sh ip inter b
　　no ip domain-lookup
　　line consloe 0
　　logging synchronous
　　exec-timeout 0 0
　　exit
　　路由R1配置：
　　Router(config)#hostname R1
　　R1(config)#interface serial 0/0
　　R1(config-if)#ip add 202.99.1.1 255.255.255.0
　　R1(config-if)#no shutdown
　　R1(config-if)#exit
　　//配置外网出口IP地址
　　R1(config)#interface fastEthernet 1/0
　　R1(config-if)#ip add 192.168.1.1 255.255.255.0
　　R1(config-if)#no shut
　　R1(config-if)#exit
　　//配置内网连接IP地址
　　R1(config)#ip route 0.0.0.0 0.0.0.0 s0/0
　　R1(config)#end
　　//配置静态路由
　　查看路由运行状态
　　R1#show running-config
　　Building configuration...
　　Current configuration : 1068 bytes
　　!
　　version 12.2
　　service timestamps debug datetime msec
　　service timestamps log datetime msec
　　no service password-encryption
　　!
　　hostname R1
　　!
　　logging queue-limit 100
　　!
　　ip subnet-zero
　　!
　　!
　　no ip domain lookup
　　!
　　ip audit notify log
　　ip audit po max-events 100
　　mpls ldp logging neighbor-changes
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　no voice hpi capture buffer
　　no voice hpi capture destination
　　!
　　!
　　mta receive maximum-recipients 0
　　!
　　!
　　!
　　!
　　interface Serial0/0
　　ip address 202.99.1.1 255.255.255.0
　　serial restart_delay 0
　　!
　　interface Serial0/1
　　no ip address
　　shutdown
　　serial restart_delay 0
　　!
　　interface Serial0/2
　　no ip address
　　shutdown
　　serial restart_delay 0
　　!
　　interface Serial0/3
　　no ip address
　　shutdown
　　serial restart_delay 0
　　!
　　interface FastEthernet1/0
　　ip address 192.168.1.1 255.255.255.0
　　duplex auto
　　speed auto
　　!
　　ip http server
　　no ip http secure-server

　　ip>　　ip route 0.0.0.0 0.0.0.0 Serial0/0
　　!
　　!
　　!
　　!
　　!
　　call rsvp-sync
　　!
　　!
　　mgcp profile default
　　!
　　!
　　!
　　dial-peer cor custom
　　!
　　!
　　!
　　!
　　!
　　line con 0
　　line aux 0
　　line vty 0 4
　　!
　　!
　　end
　　路由R2配置：
　　Router#configure terminal
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Router(config)#no ip do lo
　　Router(config)#hostname R2
　　R2(config)#interface serial 0/0
　　R2(config-if)#ip address 202.99.1.2 255.255.255.0
　　R2(config-if)#no shut
　　R2(config-if)#exit
　　R2(config)#interface fastEthernet 1/0
　　R2(config-if)#ip address 172.16.1.1 255.255.255.0
　　R2(config-if)#no shut
　　R2(config-if)#end
　　R2(config)#ip route 0.0.0.0 0.0.0.0 s0/0
　　R2(config)#end
　　路由运行状态
　　R2#show run
　　Building configuration...
　　Current configuration : 1023 bytes
　　!
　　version 12.2
　　service timestamps debug datetime msec
　　service timestamps log datetime msec
　　no service password-encryption
　　!
　　hostname R2
　　!
　　logging queue-limit 100
　　!
　　ip subnet-zero
　　!
　　!
　　no ip domain lookup
　　!
　　ip audit notify log
　　ip audit po max-events 100
　　mpls ldp logging neighbor-changes
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　!
　　no voice hpi capture buffer
　　no voice hpi capture destination
　　!
　　!
　　mta receive maximum-recipients 0
　　!
　　!
　　!
　　!
　　interface Serial0/0
　　ip address 202.99.1.2 255.255.255.0
　　serial restart_delay 0
　　!
　　interface Serial0/1
　　no ip address
　　shutdown
　　serial restart_delay 0
　　!
　　interface Serial0/2
　　no ip address
　　shutdown
　　serial restart_delay 0
　　!
　　interface Serial0/3
　　no ip address
　　shutdown
　　serial restart_delay 0
　　!
　　interface FastEthernet1/0
　　ip address 172.16.1.1 255.255.255.0
　　duplex auto
　　speed auto
　　!
　　ip http server
　　no ip http secure-server

　　ip>　　ip route 0.0.0.0 0.0.0.0 Serial0/0
　　!
　　!
　　!
　　!
　　!
　　call rsvp-sync
　　!
　　!
　　mgcp profile default
　　!
　　!
　　!
　　dial-peer cor custom
　　!
　　!
　　!
　　!
　　!
　　line con 0
　　line aux 0
　　line vty 0 4
　　!
　　!
　　end
　　路由连通性检测：
　　R1#ping 172.16.1.2
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 172.16.1.2, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 48/64/92 ms
　　R2#ping 192.168.1.2
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 32/73/124 ms
　　===========================================================================================
　　VPCS 1 >ip 192.168.1.2 192.168.1.1
　　PC1 : 192.168.1.2 255.255.255.0 gateway 192.168.1.1
　　VPCS 1 >2
　　VPCS 2 >ip 172.16.1.2 172.16.1.1
　　PC2 : 172.16.1.2 255.255.255.0 gateway 172.16.1.1
　　VPCS 2 >show
　　NAME   IP/CIDR              GATEWAY           LPORT   RPORT
　　PC1    192.168.1.2/24       192.168.1.1       10001   11110
　　PC2    172.16.1.2/24        172.16.1.1        10002   11210
　　PC3    0.0.0.0/0            0.0.0.0           10003   30002
　　PC4    0.0.0.0/0            0.0.0.0           10004   30003
　　PC5    0.0.0.0/0            0.0.0.0           10005   30004
　　PC6    0.0.0.0/0            0.0.0.0           10006   30005
　　PC7    0.0.0.0/0            0.0.0.0           10007   30006
　　PC8    0.0.0.0/0            0.0.0.0           10008   30007
　　PC9    0.0.0.0/0            0.0.0.0           10009   30008
　　VPCS 1 >ping 172.16.1.2
　　172.16.1.2 icmp_seq=1 time=94.000 ms
　　172.16.1.2 icmp_seq=2 time=188.000 ms
　　172.16.1.2 icmp_seq=3 time=110.000 ms
　　172.16.1.2 icmp_seq=4 time=94.000 ms
　　172.16.1.2 icmp_seq=5 time=94.000 ms
　　VPCS 1 >2
　　VPCS 2 >ping 192.168.1.2
　　192.168.1.2 icmp_seq=1 time=94.000 ms
　　192.168.1.2 icmp_seq=2 time=125.000 ms
　　192.168.1.2 icmp_seq=3 time=125.000 ms
　　192.168.1.2 icmp_seq=4 time=156.000 ms
　　192.168.1.2 icmp_seq=5 time=110.000 ms
　　==================================================================================
　　OK，至此结束，怎么样，很简单吧，(*^__^*) 嘻，这个就算是先热热身，哈~~后面咱再做点有技术含量的，见笑了~~(*^__^*) 嘻…
