Cisco设备关于GRE的小案例

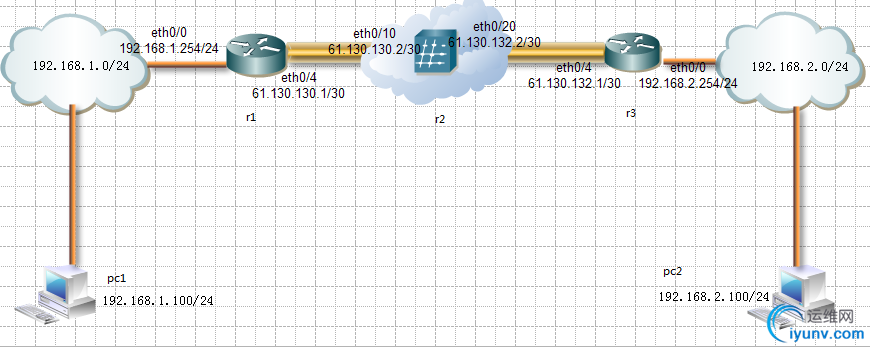

　　实验拓扑：
　　

　　实验设备：
　　五台cisco路由器
　　有三台分别作r1、r2、r3
　　另两台作pc1、pc2
　　实验步骤：
　　为每个设备的各个端口配置正确的ip
　　在r1和r2上配置一条通往公共网的默认路由、创建gre隧道、配置通过隧道的路由
　　测试连通性
　　实验目的：
　　能使1.0网段的主机能通过gre隧道和2.0网段的主机通讯
　　参考配置：
　　r1#show ip route
　　Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2
　　i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
　　ia - IS-IS inter area, * - candidate default, U - per-user static route
　　o - ODR, P - periodic downloaded static route
　　Gateway of last resort is 61.130.130.2 to network 0.0.0.0
　　C    192.168.4.0/24 is directly connected, Tunnel10
　　C    192.168.1.0/24 is directly connected, Serial1/1
　　S    192.168.2.0/24 is directly connected, Tunnel10
　　61.0.0.0/30 is subnetted, 1 subnets
　　C       61.130.130.0 is directly connected, Serial1/0
　　S*   0.0.0.0/0 [1/0] via 61.130.130.2
　　r1#show running-config
　　Building configuration...
　　
　　Current configuration : 1003 bytes
　　!
　　version 12.4
　　service timestamps debug datetime msec
　　service timestamps log datetime msec
　　no service password-encryption
　　!
　　hostname r1
　　!
　　boot-start-marker
　　boot-end-marker
　　!
　　!
　　no aaa new-model
　　memory-size iomem 5
　　!
　　!
　　ip cef
　　!
　　!
　　interface Tunnel10
　　ip address 192.168.4.1 255.255.255.0
　　tunnel source 61.130.130.1
　　tunnel destination 61.130.132.1
　　!
　　interface FastEthernet0/0
　　no ip address
　　shutdown
　　duplex auto
　　speed auto
　　!
　　interface Serial1/0
　　ip address 61.130.130.1 255.255.255.252
　　serial restart-delay 0
　　!
　　interface Serial1/1
　　ip address 192.168.1.254 255.255.255.0
　　serial restart-delay 0
　　!
　　interface Serial1/2
　　no ip address
　　shutdown
　　serial restart-delay 0
　　!
　　interface Serial1/3
　　no ip address
　　shutdown
　　serial restart-delay 0
　　!
　　ip http server
　　ip route 0.0.0.0 0.0.0.0 61.130.130.2
　　ip route 192.168.2.0 255.255.255.0 Tunnel10
　　!
　　!
　　
control-plane　　!
　　!
　　
　　line con 0
　　line aux 0
　　line vty 0 4
　　!
　　!
　　end
　　r2#show running-config
　　Building configuration...
　　Current configuration : 757 bytes
　　!
　　version 12.4
　　service timestamps debug datetime msec
　　service timestamps log datetime msec
　　no service password-encryption
　　!
　　hostname r2
　　!
　　boot-start-marker
　　boot-end-marker
　　!
　　!
　　no aaa new-model
　　memory-size iomem 5
　　!
　　!
　　ip cef
　　!
　　!
　　interface FastEthernet0/0
　　no ip address
　　shutdown
　　duplex auto
　　speed auto
　　!
　　interface Serial1/0
　　ip address 61.130.130.2 255.255.255.252
　　serial restart-delay 0
　　!
　　interface Serial1/1
　　ip address 61.130.132.2 255.255.255.252
　　serial restart-delay 0
　　!
　　interface Serial1/2
　　no ip address
　　shutdown
　　serial restart-delay 0
　　!
　　interface Serial1/3
　　no ip address
　　shutdown
　　serial restart-delay 0
　　!
　　ip http server
　　!
　　!
　　control-plane
　　!
　　!
　　line con 0
　　line aux 0
　　line vty 0 4
　　!
　　!
　　end
　　r3#show ip route
　　Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2
　　i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
　　ia - IS-IS inter area, * - candidate default, U - per-user static route
　　o - ODR, P - periodic downloaded static route
　　Gateway of last resort is 61.130.132.2 to network 0.0.0.0
　　C    192.168.4.0/24 is directly connected, Tunnel20
　　S    192.168.1.0/24 is directly connected, Tunnel20
　　C    192.168.2.0/24 is directly connected, Serial1/0
　　61.0.0.0/30 is subnetted, 1 subnets
　　C       61.130.132.0 is directly connected, Serial1/1
　　S*   0.0.0.0/0 [1/0] via 61.130.132.2
　　r3#show running-config
　　Building configuration...
　　Current configuration : 1018 bytes
　　!
　　version 12.4
　　service timestamps debug datetime msec
　　service timestamps log datetime msec
　　no service password-encryption
　　!
　　hostname r3
　　!
　　boot-start-marker
　　boot-end-marker
　　!
　　!
　　no aaa new-model
　　memory-size iomem 5
　　!
　　!
　　ip cef
　　!
　　!
　　interface Tunnel20
　　ip address 192.168.4.2 255.255.255.0
　　tunnel source 61.130.132.1
　　tunnel destination 61.130.130.1
　　!
　　interface FastEthernet0/0
　　no ip address
　　shutdown
　　duplex auto
　　speed auto
　　!
　　interface Serial1/0
　　ip address 192.168.2.254 255.255.255.0
　　serial restart-delay 0
　　!
　　interface Serial1/1
　　ip address 61.130.132.1 255.255.255.252
　　serial restart-delay 0
　　!
　　interface Serial1/2
　　no ip address
　　shutdown
　　serial restart-delay 0
　　!
　　interface Serial1/3
　　no ip address
　　shutdown
　　serial restart-delay 0
　　!
　　ip http server
　　ip route 0.0.0.0 0.0.0.0 61.130.132.2
　　ip route 192.168.1.0 255.255.255.0 Tunnel20
　　!
　　!
　　control-plane
　　!
　　!
　　line con 0
　　line aux 0
　　line vty 0 4
　　!
　　!
　　End
　　测试：
　　Pc1ping pc2
　　pc1#ping 192.168.2.100
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 136/148/172 ms
　　Pc2pingpc1
　　pc2#ping 192.168.1.100
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 100/147/204 ms
　　跟踪一下路由：
　　pc1#traceroute ip
　　Target IP address: 192.168.2.100
　　Source address: 192.168.1.100
　　Numeric display [n]:
　　Timeout in seconds [3]:
　　Probe count [3]:
　　Minimum Time to Live [1]:
　　Maximum Time to Live [30]:
　　Port Number [33434]:
　　Loose, Strict, Record, Timestamp, Verbose[none]:
　　Type escape sequence to abort.
　　Tracing the route to 192.168.2.1
　　1 192.168.1.254 68 msec 36 msec 52 msec
　　2 192.168.4.2 100 msec 136 msec 140 msec
　　3 192.168.2.100 188 msec 228 msec *
　　很显然ping包是从虚拟的隧道通过的
