NSD cisco高级路由与交换技术--2014.8.13

xuyangus

　　实验01：配置RIP动态路由和三层交换机的应用
　　
　　实验目标：一台交换机下的两个VLAN之间的计算机实现通信，配置动态路由实现不容网段的vlan之间的计算机实现通信
　　
　　实验环境
　　
　　
　　实验步骤：
　　

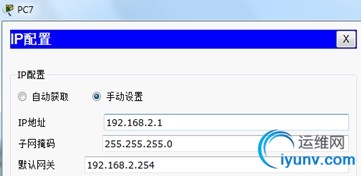

　　一、配置三台计算机的ip地址网关
　　
　　
　　
　　二、配置交换机s1
　　

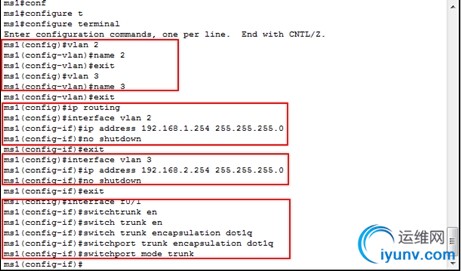

　　三、1.配置三层交换机创建vlan2 vlan3启用路由功能—配置虚拟接口ip地址—配置trunk
　　
　　2.配置接口f0/2地址
　　
　　3.配置动态路由
　　
　　四、1.配置路由器ri的接口地址
　　
　　2.配置路由器r1动态路由
　　
　　结果验证：用主机pc6去ping主机pc7和主机pc8
　　
　　问题与总结：
　　
　　三层交换机注意要创建vlan2和vlan3
　　
　　注意三层交换机要启用路由功能
　　
　　
　　实验01：单臂路由
　　
　　实验目标：学会配置单臂路由实现同一交换机下不同vlan之间的通信
　　

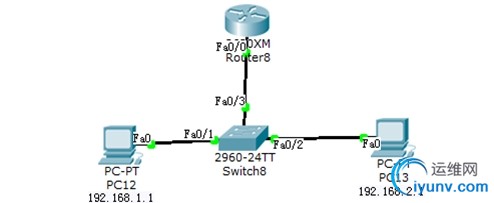

　　实验环境:
　　
　　实验步骤：
　　
　　一、配置主机ip地址网关
　　
　　
　　二、配置交换机
　　

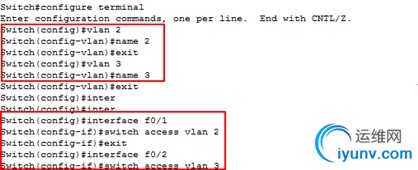

　　1.创建vlan2和vlan3
　　

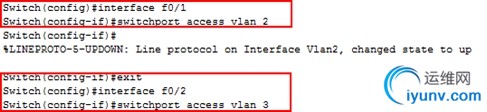

　　2.把端口f0/1加入vlan2，把端口f0/2加入vlan3
　　
　　3.配置接口trunk
　　
　　三、配置路由器
　　
　　1.激活端口
　　
　　2.vlan标签封装
　　
　　结果验证：
　　
　　问题与总结：
　　
　　交换机配置trunk
