CISCO学习笔记整理之-EIGRP

yt-summer

　　＜EIGRP（EnhancedInterior Gateway Routing Protocol ）＞
　　·EIGRP是Cisco私有的路由协议，采用DUAL（Diffusing Update Algorithm扩散更新算法）(弥散更新算法)。
　　一、EIGRP特点：
　　1.  快速收敛
　　EIGRP采用DUAL来实现快速收敛。运行EIGRP的路由器存储了邻居的路由表，因此能够快速适应网络中的变化。如果本地路由表中没用合适的路由且拓扑表中没用合适的备用路由，EIGRP将查询邻居以发现替代路由。查询将不断传播，直到找到替代路由或确定不存在替代路由
　　2.部分更新
　　EIGRP发送部分更新而不是定期更新，且仅在路由路径或者度量值发生变化时才发送。更新中只包含已变化的链路的信息，而不是整个路由表，可以减少带宽的占用。此外，还自动限制这些部分更新的传播，只将其传递给需要的路由表，因此EIGRP消耗的带宽比IGRP少很多。这种行为也不同于链路状态路由协议，后者将更新发送给区域内的所有路由器。
　　3.支持多种网络层协议
　　EIGRP使用协议无关模块来支持IPv4、IPv6、Apple Talk和IPX，以满足特定网络层需求。
　　4.使用多播和单播
　　EIGRP在路由器之间通信时使用多播和单播而不是广播，因此终端站不受路由更新和查询的影响。EIGRP使用的多播地址是224.0.0.10
　　5.支持变长子网掩码（VLSM)
　　EIGRP是一种无类路由协议，它将通告每个目标网络的子网掩码，支持不连续子网和VLSM
　　6.无缝连接数据链路层协议和拓扑结构
　　二、EIGRP为各种协议都维护的3张表：
　　1）Neighbor Table：
　　确保直接邻居之间能够双向通信。
　　2）Topology Table：
　　拓扑表中存放着前往目标地址的所有路由。
　　3）Routing Table：s
　　从拓扑表中选择到达目标地址的最佳路由放入路由表。
　　三、DUAL算法：
　　AD（通告距离）--邻居通告的到达目的的Metric，邻居到达目标网络
　　FD（可行距离）--本路由器到达目的的Metric，自己达到目标网络
　　successor（继任者）--具有最优Metric值的路由
　　Feasible successor--符合条件的后备路由  AD<FD
　　成为Feasible Successor的条件：
　　FD of Best Route > AD of Second best Route
　　(Successor)
　　EIGRP的Metric值计算：
　　EIGRP Metric = 256 * (IGRP Metric)    (256=8bit)
　　K1＝带宽bandwidth（源和目的之间的最小带宽）　　 　　1
　　K2＝负载loading（源和目的之间的最大负载 ）          0
　　K3＝延迟delay（源和目的之间的延迟总和）　　　       1
　　K4＝可靠性reliability（源和目的之间的最低可靠性）   0
　　K5＝MTU（源和目的之间的最小MTU）　　　            　0
　　延迟是取路由来的方向的入接口的延迟总和，环回口也有延迟
　　EIGRP Metric = 256*(10^7/BW+DLY/10)
　　[BW(min) KB/ DL (sum)] 路由入方向接口的延迟之和
　　Interface　　BW（kbps）　　DLY（μsec）
　　Ethernet　　　10000　　　　1000
　　Serial　　　  　1544　　　　 20000
　　Loopback　 　8000000　　　5000
　　四、RTP（Reliable Transport Protocol）
　　用来管理EIGRP报文的发送和接收，实现可靠传输。
　　在EIGRP协议中，总共会使用5种类型的数据包，分别为Hello、Update、 Query、Reply、Ack，下面介绍各种数据包的功能与用途：
　　Hello
　　是用来发现和维护EIGRP邻居关系的，目标地址为224.0.0.10，Hello包在邻居收到后不需要确认。
　　Update
　　发给邻居的路由表，通过组播发送Update数据包，邻居收到后必须回复确认消息。
　　Query
　　当路由信息丢失并没有备用路由时，使用Query数据包向邻居查询，邻居必须回复确认。
　　Reply
　　是对邻居Query数据包的回复，也需要邻居回复确认。
　　Ack
　　是对收到的数据包的确认，告诉邻居自己已经收到数据包了，收到Ack后，不需要再对Ack做回复，因为这是没有意义的，并且可能造成死循环。
　　由以上可以看出，5种数据包中，Update、Query、Reply在对方收到后，都需要回复确认，这些数据包是可靠的，回复是发送Ack；而Hello和Ack，是不需要回复的，因此被认为不可靠。
　　五、实例配置：
　　＜EIGRP＞
　　R2(config)#router eigrp 90
　　R2(config-router)#network 12.1.1.0 0.0.0.255
　　R2(config-router)#network 2.2.0.0 255.255.0.0　（正/反掩码皆可）
　　R2#show ip protocols
　　R2#show ip eigrp interfaces
　　R1#show ip eigrp neighbors
　　R1#show ip eigrp traffic
　　R1#show ip eigrp topology  只能显示successor和feasible successor
　　R1#show ip eigrp topology all-links 可显示拓扑表中的所有条目
　　-------------------------------------------------------------------------------------
　　六、重分发：
　　使用redistribute将eigrp的二个不同AS互联
　　
　　router eigrp 10
　　redistribute eigrp 20
　　network 12.1.1.0 0.0.0.255
　　no auto-summary
　　!
　　router eigrp 20
　　redistribute eigrp 10
　　network 13.1.1.0 0.0.0.255
　　no auto-summary
　　使用redistribute将eigrp和rip互联
　　
　　
　　router eigrp 20
　　redistribute rip metric 10000 10 255 1 1500
　　network 13.1.1.0 0.0.0.255
　　no auto-summary
　　!
　　router rip
　　version 2
　　redistribute eigrp 10
　　redistribute eigrp 20 metric 3
　　network 12.0.0.0
　　no auto-summary
　　七、等价和非等价负载均衡：
　　
　　EIGRP能实现等价的负载均衡，EIRGP默认是4条路径，可以通过配置更改到最大16等价路径的负载均衡。
　　拓扑如下所示。使用的模拟器为cisco packet tracer.

　　默认情况下，拓扑中四条穿行链路的带宽都是1544K，所以在R1上sh ip route会发现到达R4的4.4.4.0网段得路由有两条等价路径，而且是负载均衡的。

　　为了看一看负载均衡的效果，我们配置两条命令如下：
　　R1(config)#access-list 100 permit icmp any any
　　R1#debug ip packet 100
　　然后我们用扩展ping 发4包icmp到4.4.4.4，看看效果

　　我们发现ICMP echo都是走的Serial0/3口，而回来的reply都是走的Serial0/2口。
　　下面我们把R1和R3之间的链路带宽改为512K看看路由变化
　　R1(confit)interface Serial0/3
　　R1(config-if)bandwidth 512

　　改后去往4.4.4.4的路由变成了一条，选择了FD最小的一条。通过拓扑表也可以看到Serial0/3的路径放到了可行后继路径中。

　　当然ping包来回都只走Serial0/2口

　　下面看看如何配置非等价负载均衡。

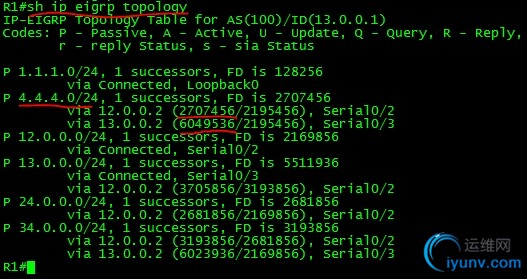

　　通过拓扑表我们知道R1通过R2和R3到达R4的4.4.4.4接口的度量值分别为2707456和6049536.
　　我们需要用差异变量variance来实现路由器的非等价负载均衡。Variance定义了一个倍数因子，用来表示一条路由的度量值和最小代价路由的差异程度，任何路由的度量值如何超过了最小代价路由的度量值乘以Variance的值，那么这条路径将不会被使用。
　　Variance的缺省值是1，所以要实现非等价负载均衡，此例中variance的值应该是6049538/2707456取整的值，这里取3.
　　然后配置如下：
　　R1(config)router eigrp 100
　　R1(config-route)variance 3

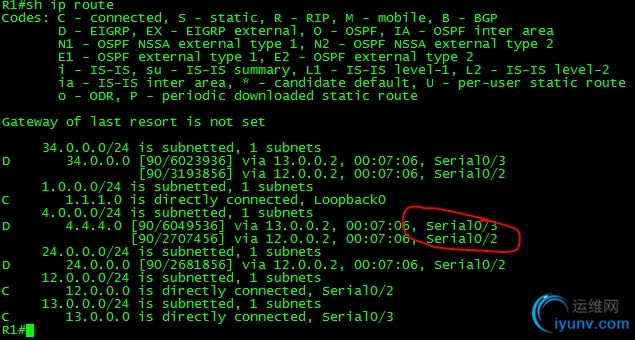

　　然后我们再看路由和ping的结果

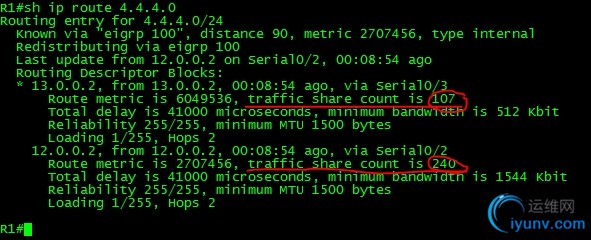

　　从上面看到有107/347的数据包会走Serial0/3，有240/347的数据包会走带宽更为大的Serial0/2口。
　　ping的结果就不贴了。
　　实验先做到这。
