Cisco实例1—构建高可用性DM***网络2—方案设计

elixiat

　　分析下需求，整个项目主要就是用自建的***替换掉运营商的MPLS专线。
　　构筑Site-to-Site的***有很多方式，比如利用企业原有Juniper或Fortigate之类的防火墙创建等。
　　最后综合考虑下来还是利用原有的一些Cisco设备，加上采购一些新设备，使用Cisco的DM***方案来构建。
　　所谓DM*** (Dynamic Multipoint ***)，即动态多点虚拟专用网，是通过多点隧道路由封装(mGRE)建立隧道、下一跳解析协议(NHRP)解析分支点动态地址、IPSec技术加密相结合实现的。优点是性能好、扩展强，尤其是当支点越多时，优越性就越能体现。

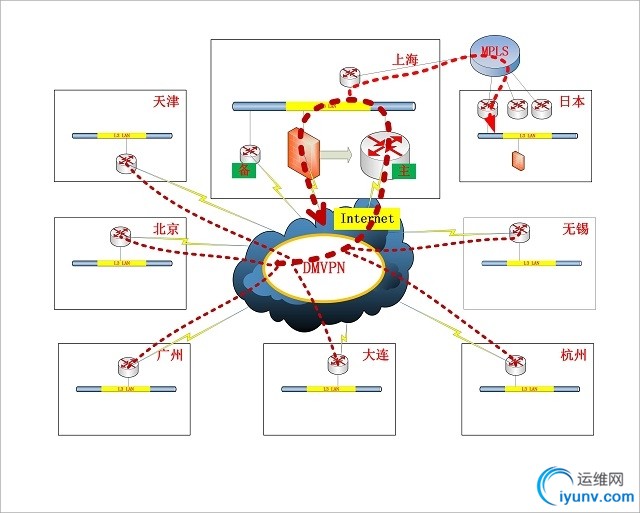

　　最后设计方案图如下：（恩。。。因为原始设计图中有些企业私有信息，不方便直接贴出，所以我这里另外简单画了个）

　　1.上海作为DM***路由中心，申请2条固定IP线路，并且需要不同局端点的出口光纤，其中一条有2个以上IP。一条Internet上网用，另一条DM***用。
　　2.所有分部都申请同一运营商网络线路，带宽20Mbps以上，注意上下行速度是否一致，尽量有固定IP。这里就要看固定IP的性价比了，比如我这里是都选电信，其中合肥站点的含IP光纤每个月才800不到，这样肯定选含固定IP的啦。
　　3.所有分部的流量都先经过上海DM中心路由器，再从上海防火墙出口进入Internet。这样，只要在核心交换机和防火墙之间放置一台网络行为管理的硬件，就能对所有网络流量进行管理和监控。
　　4.DM中心路由器设置2台，即建立2个tunnel，当主路由器故障时可以自动切换到备用路由器，主路由器恢复时又可自动切换回来。不会因为中心支点故障引起全网络停运。
　　5.Internet上网和备用DM中心路由器使用同一线路，不同IP，以节约费用。
　　6.Internet上网线路故障时，临时切换到主DM中心路由器上网。
　　7.上海到日本总社的MPLS还是保留，所有往日本的流量都从上海路由出去。因为中国往国际间Internet线路有时速度会抽风，原因嘛。。。大家都懂的。。。
　　8.设置Qos，以保证VOIP语音流量优先。
　　好了，方案初步设计完了，接下来是实施了。
