CISCO多协议双向重分布

q989

　　

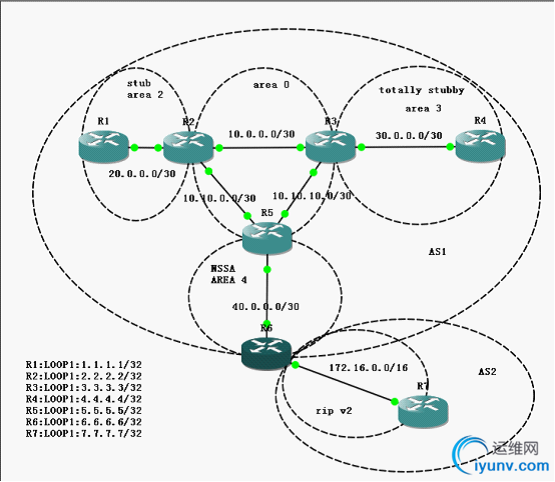

　　R1(config)#router ospf 1
　　R1(config-router)#net 1.1.1.1 0.0.0.0 area 2
　　R1(config-router)#net 20.0.0.0 0.0.0.3 area 2
　　R1(config)#router ospf 1
　　R1(config-router)#area 2 stub
　　
　　R2(config)#router ospf 1
　　R2(config-router)#net 20.0.0.0 0.0.0.3 area 2
　　R2(config-router)#net 2.2.2.2 0.0.0.0 area 0
　　R2(config-router)#net 10.0.0.0 0.0.0.3 area 0
　　R2(config-router)#net 10.10.0.0 0.0.0.3 area 0
　　R2(config)#router ospf 1
　　R2(config-router)#area 2 stub
　　
　　R3(config)#router ospf 1
　　R3(config-router)#net 3.3.3.3 0.0.0.0 area 0
　　R3(config-router)#net 10.0.0.0 0.0.0.3 area 0
　　R3(config-router)#net 30.0.0.0 0.0.0.3 area 3
　　R3(config-router)#net 10.10.10.0 0.0.0.3 area 0
　　R3(config)#router ospf 1
　　R3(config-router)#area 3 stub
　　R3(config-router)#area 3 stub no-summary
　　
　　R4(config)#router ospf 1
　　R4(config-router)#net 30.0.0.0 0.0.0.3 area 3
　　R4(config-router)#net 4.4.4.4 0.0.0.0 area
　　R4(config)#router ospf 1
　　R4(config-router)#area 3 stub
　　R4(config-router)#area 3 stub no-summary
　　
　　R5(config)#router ospf 1
　　R5(config-router)#net 10.10.0.0 0.0.0.3 area 0
　　R5(config-router)#net 10.10.10.0 0.0.0.3 area 0
　　R5(config-router)#net 40.0.0.0 0.0.0.3 area 4
　　R5(config-router)#net 5.5.5.5 0.0.0.0 area 0
　　R5(config-router)#area 4 nssa
　　
　　R6(config)#router ospf 1
　　R6(config-router)#net 40.0.0.0 0.0.0.3 area 4
　　R6(config-router)#net 6.6.6.6 0.0.0.0 area 4
　　R6(config-router)#area 4 nssa
　　R6(config-router)#redistribute rip subnets
　　R6(config)#router rip
　　R6(config-router)#ver 2
　　R6(config-router)#no auto-summary
　　R6(config-router)#net 172.16.0.0
　　R6(config-router)#redistribute ospf 1 metric 3
　　
　　R7(config)#router rip
　　R7(config-router)#ver 2
　　R7(config-router)#no auto-summary
　　R7(config-router)#net 172.16.0.0
　　R7(config-router)#net 7.7.7.7
　　此时R7上成功学习全网网络：

　　因为R1属于末节区域，所以无法接受外部路由信息

　　因为R4属于完全末节区域，所以只有直连路由和一条默认路由

　　因为设置了R5在NSSA区域，所以可以接受全网路由信息

　　路由在R6上双向重分布了，所以，R7的外部路由器可以学习到OSPF全网的路由信息
