　　cisco路由器配置ACL详解
　　如果有人说路由交换设备主要就是路由和交换的功能，仅仅在路由交换数据包时应用的话他一定是个门外汉。
　　如果仅仅为了交换数据包我们使用普通的HUB就能胜任，如果只是使用路由功能我们完全可以选择一台WINDOWS服务器来做远程路由访问配置。
　　实际上路由器和交换机还有一个用途，那就是网络管理，学会通过硬件设备来方便有效的管理网络是每个网络管理员必须掌握的技能。今天我们就为大家简单介绍访问控制列表在CISCO路由交换上的配置方法与命令。
　　什么是ACL？
　　访问控制列表简称为ACL，访问控制列表使用包过滤技术，在路由器上读取第三层及第四层包头中的信息如源地址，目的地址，源端口，目的端口等，根据预先定义好的规则对包进行过滤，从而达到访问控制的目的。该技术初期仅在路由器上支持，近些年来已经扩展到三层交换机，部分最新的二层交换机也开始提供ACL的支持了。
　　访问控制列表使用原则
　　由于ACL涉及的配置命令很灵活，功能也很强大，所以我们不能只通过一个小小的例子就完全掌握全部ACL的配置。在介绍例子前为大家将ACL设置原则罗列出来，方便各位读者更好的消化ACL知识。    1、最小特权原则
　　只给受控对象完成任务所必须的最小的权限。也就是说被控制的总规则是各个规则的交集，只满足部分条件的是不容许通过规则的。    2、最靠近受控对象原则
　　所有的网络层访问权限控制。也就是说在检查规则时是采用自上而下在ACL中一条条检测的，只要发现符合条件了就立刻转发，而不继续检测下面的ACL语句。    3、默认丢弃原则
　　在CISCO路由交换设备中默认最后一句为ACL中加入了"deny any any"，也就是丢弃所有不符合条件的数据包。这一点要特别注意，虽然我们可以修改这个默认，但未改前一定要引起重视。
　　由于ACL是使用包过滤技术来实现的，过滤的依据又仅仅只是第三层和第四层包头中的部分信息，这种技术具有一些固有的局限性，如无法识别到具体的人，无法识别到应用内部的权限级别等。因此，要达到端到端的权限控制目的，需要和系统级及应用级的访问权限控制结合使用。
　　分类：
　　标准访问控制列表
　　扩展访问控制列表
　　基于名称的访问控制列表
　　反向访问控制列表
　　基于时间的访问控制列表
　　标准访问列表：
　　访问控制列表ACL分很多种，不同场合应用不同种类的ACL。其中最简单的就是标准访问控制列表，标准访问控制列表是通过使用IP包中的源IP地址进行过滤，使用的访问控制列表号1到99来创建相应的ACL
　　标准访问控制列表的格式：
　　标准访问控制列表是最简单的ACL。
　　它的具体格式如下：access-list ACL号 permit|deny host ip地址
　　例如：access-list 10 deny host 192.168.1.1这句命令是将所有来自192.168.1.1地址的数据包丢弃。
　　当然我们也可以用网段来表示，对某个网段进行过滤。命令如下：access-list 10 deny 192.168.1.0 0.0.0.255
　　通过上面的配置将来自192.168.1.0/24的所有计算机数据包进行过滤丢弃。为什么后头的子网掩码表示的是0.0.0.255呢？这是因为CISCO规定在ACL中用反向掩玛表示子网掩码，反向掩码为0.0.0.255的代表他的子网掩码为255.255.255.0。
　　小提示：对于标准访问控制列表来说，默认的命令是HOST，也就是说access-list 10 deny 192.168.1.1表示的是拒绝192.168.1.1这台主机数据包通讯，可以省去我们输入host命令。
　　总结：标准ACL占用路由器资源很少，是一种最基本最简单的访问控制列表格式。应用比较广泛，经常在要求控制级别较低的情况下使用。如果要更加复杂的控制数据包的传输就需要使用扩展访问控制列表了，他可以满足我们到端口级的要求。
　　扩展访问控制列表：
　　上面我们提到的标准访问控制列表是基于IP地址进行过滤的，是最简单的ACL。那么如果我们希望将过滤细到端口怎么办呢？或者希望对数据包的目的地址进行过滤。这时候就需要使用扩展访问控制列表了。使用扩展IP访问列表可以有效的容许用户访问物理LAN而并不容许他使用某个特定服务（例如WWW，FTP等）。扩展访问控制列表使用的ACL号为100到199。
　　扩展访问控制列表的格式：
　　扩展访问控制列表是一种高级的ACL，配置命令的具体格式如下：access-list ACL号 [permit|deny] [协议] [定义过滤源主机范围] [定义过滤源端口] [定义过滤目的主机访问] [定义过滤目的端口]
　　例如：access-list 101 deny tcp any host 192.168.1.1 eq www这句命令是将所有主机访问192.168.1.1这个地址网页服务（WWW）TCP连接的数据包丢弃。
　　小提示：同样在扩展访问控制列表中也可以定义过滤某个网段，当然和标准访问控制列表一样需要我们使用反向掩码定义IP地址后的子网掩码。
　　扩展ACL有一个最大的好处就是可以保护服务器，例如很多服务器为了更好的提供服务都是暴露在公网上的，如果所有端口都对外界开放，很容易招来***和病毒的***，通过扩展ACL可以将除了服务端口以外的其他端口都封锁掉，降低了被***的机率。
　　总结：扩展ACL功能很强大，他可以控制源IP，目的IP，源端口，目的端口等，能实现相当精细的控制，扩展ACL不仅读取IP包头的源地址/目的地址，还要读取第四层包头中的源端口和目的端口的IP。不过他存在一个缺点，那就是在没有硬件ACL加速的情况下，扩展ACL会消耗大量的路由器CPU资源。所以当使用中低档路由器时应尽量减少扩展ACL的条目数，将其简化为标准ACL或将多条扩展ACL合一是最有效的方法。
　　基于名称的访问控制列表
　　不管是标准访问控制列表还是扩展访问控制列表都有一个弊端，那就是当设置好ACL的规则后发现其中的某条有问题，希望进行修改或删除的话只能将全部ACL信息都删除。也就是说修改一条或删除一条都会影响到整个ACL列表。这一个缺点影响了我们的工作，为我们带来了繁重的负担。不过我们可以用基于名称的访问控制列表来解决这个问题。
　　一、基于名称的访问控制列表的格式：
　　ip access-list [standard|extended] [ACL名称]
　　例如：ip access-list standard softer就建立了一个名为softer的标准访问控制列表。
　　二、基于名称的访问控制列表的使用方法：
　　当我们建立了一个基于名称的访问列表后就可以进入到这个ACL中进行配置了。
　　例如我们添加三条ACL规则:
　　permit 1.1.1.1 0.0.0.0
　　permit 2.2.2.2 0.0.0.0
　　permit 3.3.3.3 0.0.0.0

　　如果我们发现第二条命令应该是2.2.2.1而不是2.2.2.2，如果使用不是基于名称的访问控制列表的话，使用no permit 2.2.2.2 0.0.0.0后整个ACL信息都会被删除掉。正是因为使用了基于名称的访问控制列表，我们使用no permit 2.2.2.2 0.0.0.0后第一条和第三条指令依然存在。
　　总结：如果设置ACL的规则比较多的话，应该使用基于名称的访问控制列表进行管理，这样可以减轻很多后期维护的工作，方便我们随时进行调整ACL规则。
　　反向访问控制列表：
　　我们使用访问控制列表除了合理管理网络访问以外还有一个更重要的方面，那就是防范病毒，我们可以将平时常见病毒传播使用的端口进行过滤，将使用这些端口的数据包丢弃。这样就可以有效的防范病毒的***。
　　不过即使再科学的访问控制列表规则也可能会因为未知病毒的传播而无效，毕竟未知病毒使用的端口是我们无法估计的，而且随着防范病毒数量的增多会造成访问控制列表规则过多，在一定程度上影响了网络访问的速度。这时我们可以使用反向控制列表来解决以上的问题。
　　一、反向访问控制列表的用途
　　反向访问控制列表属于ACL的一种高级应用。他可以有效的防范病毒。通过配置反向ACL可以保证AB两个网段的计算机互相PING，A可以PING通B而B不能PING通A。    说得通俗些的话就是传输数据可以分为两个过程，首先是源主机向目的主机发送连接请求和数据，然后是目的主机在双方建立好连接后发送数据给源主机。反向ACL控制的就是上面提到的连接请求。
　　二、反向访问控制列表的格式
　　反向访问控制列表格式非常简单，只要在配置好的扩展访问列表最后加上established即可。我们还是通过实例为大家讲解。
　　反向访问控制列表配置实例
　　网络环境介绍：

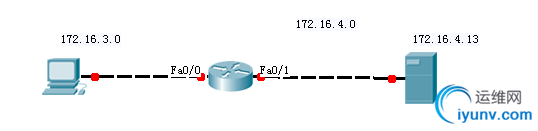

　　我们采用如图所示的网络结构。路由器连接了二个网段，分别为172.16.4.0/24,172.16.3.0/24。在172.16.4.0/24网段中的计算机都是服务器，我们通过反向ACL设置保护这些服务器免受来自172.16.3.0这个网段的病毒***。
　　配置实例：禁止病毒从172.16.3.0/24这个网段传播到172.16.4.0/24这个服务器网段。
　　路由器配置命令：
　　access-list 101 permit tcp 172.16.3.0 0.0.0.255 172.16.4.0 0.0.0.255 established     定义ACL101，容许所有来自172.16.3.0网段的计算机访问172.16.4.0网段中的计算机，前提是TCP连接已经建立了的。当TCP连接没有建立的话是不容许172.16.3.0访问172.16.4.0的。
　　int f 1    进入F1端口
　　ip access-group 101 out    将ACL101宣告出去
　　设置完毕后病毒就不会轻易的从172.16.3.0传播到172.16.4.0的服务器区了。因为病毒要想传播都是主动进行TCP连接的，由于路由器上采用反向ACL禁止了172.16.3.0网段的TCP主动连接，因此病毒无法顺利传播。
　　小提示：检验反向ACL是否顺利配置的一个简单方法就是拿172.16.4.0里的一台服务器PING在172.16.3.0中的计算机，如果可以PING通的话再用172.16.3.0那台计算机PING172.16.4.0的服务器，PING不通则说明ACL配置成功。
　　通过上文配置的反向ACL会出现一个问题，那就是172.16.3.0的计算机不能访问服务器的服务了，假如图中172.16.4.13提供了WWW服务的话也不能正常访问。解决的方法是在ESTABLISHED那句前头再添加一个扩展ACL规则，例如：access-list 101 permit tcp 172.16.3.0 0.0.0.255 172.16.4.13 0.0.0.0 eq www
　　这样根据“最靠近受控对象原则”即在检查ACL规则时是采用自上而下在ACL中一条条检测的，只要发现符合条件了就立刻转发，而不继续检测下面的ACL语句。172.16.3.0的计算机就可以正常访问该服务器的WWW服务了，而下面的ESTABLISHED防病毒命令还可以正常生效。
　　基于时间的访问控制列表：
　　上面我们介绍了标准ACL与扩展ACL，实际上我们只要掌握了这两种访问控制列表就可以应付大部分过滤网络数据包的要求了。不过实际工作中总会有人提出这样或那样的苛刻要求，这时我们还需要掌握一些关于ACL的高级技巧。基于时间的访问控制列表就属于高级技巧之一。
　　一、基于时间的访问控制列表用途：
　　可能公司会遇到这样的情况，要求上班时间不能上QQ，下班可以上或者平时不能访问某网站只有到了周末可以。对于这种情况仅仅通过发布通知规定是不能彻底杜绝员工非法使用的问题的，这时基于时间的访问控制列表应运而生。 二、基于时间的访问控制列表的格式：
　　基于时间的访问控制列表由两部分组成，第一部分是定义时间段，第二部分是用扩展访问控制列表定义规则。这里我们主要讲解下定义时间段，具体格式如下：
　　time-range    时间段名称
　　absolute start [小时：分钟] [日 月 年] [end] [小时：分钟] [日 月 年]
　　例如：time-range softer
　　absolute start 0:00 1 may 2005 end 12:00 1 june 2005
　　意思是定义了一个时间段，名称为softer，并且设置了这个时间段的起始时间为2005年5月1日零点,结束时间为2005年6月1日中午12点。我们通过这个时间段和扩展ACL的规则结合就可以指定出针对自己公司时间段开放的基于时间的访问控制列表了。当然我们也可以定义工作日和周末，具体要使用periodic命令。我们将在下面的配置实例中为大家详细介绍。
　　配置实例：
　　要想使基于时间的ACL生效需要我们配置两方面的命令：
　　1、定义时间段及时间范围。
　　2、ACL自身的配置，即将详细的规则添加到ACL中。
　　3、宣告ACL，将设置好的ACL添加到相应的端口中。
　　网络环境介绍：

　　我们采用如图所示的网络结构。路由器连接了二个网段，分别为172.16.4.0/24,172.16.3.0/24。在172.16.4.0/24网段中有一台服务器提供FTP服务，IP地址为172.16.4.13。
　　配置任务：只容许172.16.3.0网段的用户在周末访问172.16.4.13上的FTP资源，工作时间不能下载该FTP资源。
　　路由器配置命令：
　　time-range softer    定义时间段名称为softer
　　periodic weekend 00:00 to 23:59    定义具体时间范围，为每周周末（6，日）的0点到23点59分。当然可以使用periodic weekdays定义工作日或跟星期几定义具体的周几。
　　access-list 101 permit tcp any 172.16.4.13 0.0.0.0 eq ftp time-range softer    设置ACL，允许在时间段softer范围内访问172.16.4.13的FTP服务。
　　access-list 101 deny ip any any    设置ACL，拒接其他时间段和其他条件下的正常访问。
　　int f 1    进入F1端口。
　　ip access-group 101 out    宣告ACL101。
　　基于时间的ACL比较适合于时间段的管理，通过上面的设置172.16.3.0的用户就只能在周末访问服务器提供的FTP资源了，平时无法访问。
　　访问控制列表流量记录
　　网络管理员就是要能够合理的管理公司的网络，俗话说知己知彼方能百战百胜，所以有效的记录ACL流量信息可以第一时间的了解网络流量和病毒的传播方式。下面这篇文章就为大家简单介绍下如何保存访问控制列表的流量信息，方法就是在扩展ACL规则最后加上LOG命令。
　　实现方法：
　　log 192.168.1.1    为路由器指定一个日志服务器地址，该地址为192.168.1.1
　　access-list 101 permit tcp any 172.16.4.13 0.0.0.0 eq www log    在希望监测的扩展ACL最后加上LOG命令，这样就会把满足该条件的信息保存到指定的日志服务器192.168.1.1中。
　　小提示：
　　如果在扩展ACL最后加上log-input，则不仅会保存流量信息，还会将数据包通过的端口信息也进行保存。
　　使用LOG记录了满足访问控制列表规则的数据流量就可以完整的查询公司网络哪个地方流量大，哪个地方有病毒了。简单的一句命令就完成了很多专业工具才能完成的工作。
