Packet Tacer做Cisco终端访问服务器实验

熬死你的

　　自从使用了gns3之后，就不怎么用packet Tracer了，今天拿packet Tracer了做了个终端访问服务器的实验，感觉packet Tracer比我们想象的强大多了，看来还是得好好学习一下啊。
　　先来介绍一下什么是Cisco的终端服务器。我们做实验用到多台交换机或者路由器的时候，就要经常拔插console线，非常地不方便啊。而终端访问服务器就是有8个或者16个异步接口的路由器，使用八爪鱼线缆连接到多台路由器或者交换机的console口。我们只需要登录到终端访问服务器中，然后就可以方便地访问各个路由器或者交换机了。

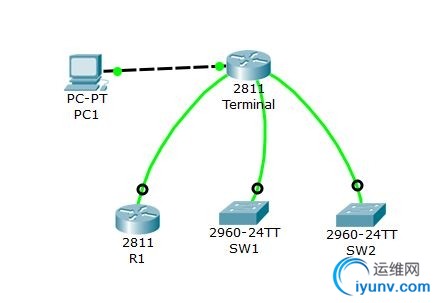

　　下面是实验拓扑图：

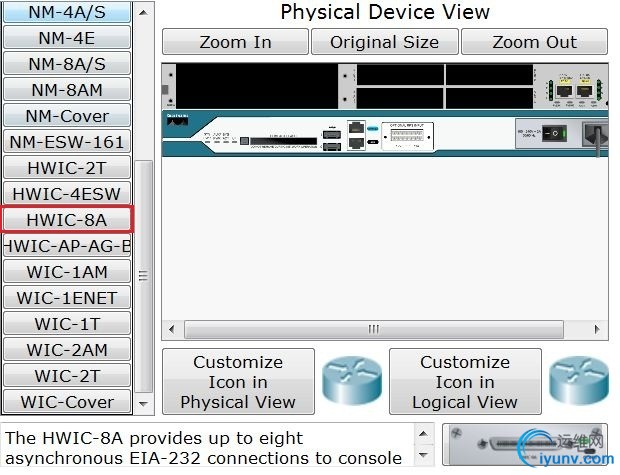

　　图中的Terminal是我们需要配置的终端访问服务器，绿色的线缆是“线缆”类型的最后一 种“Octal”线，就是八爪鱼线啦。这个线缆是Packet Tracer6.0之后添加的，所以使用6.0以前版本的同学是做不了这个实验的。在拓扑中，我们只需要简单地配置一下Terminal就可以方便地访问其他设备了。2811是没有异步模块的，我们搭建拓扑，首先要做的是为Terminal安装上异步模块，就是如图所示的HWIC-8A了，至于如何在Packet Tracer的设备上安装模块就不用我说了吧：

　　拓扑搭建好之后，就是对Terminal的配置了。下面是配置过程：
　　Router# conf t
　　Router(config)# no ip domain-lookup
　　Router(config)# host Terminal
　　Router(config)# no ip routing    //关闭路由功能，把路由器当作服务器来使用
　　Terminal(config)# line vty 0 15    //配置vty线路，用于从pc1远程登录到Terminal
　　Terminal(config-line)# no login    //配置无密码登录
　　Terminal(config-line)# no exec    //设置不超时退出
　　Terminal(config-line)# logg syn    //同步提示信息，防止干扰我们的配置命令
　　Terminal(config-line)# exit
　　Terminal(config)# enable secret 123456    //配置特权模式密码，一定要配置哦，不然远程登录进不了特权模式的
　　Terminal(config)# int f 0/0
　　Terminal(config-if)# ip add 192.168.1.1 255.255.255.0
　　Terminal(config-if)# no shutdown
　　Terminal(config-if)# exit
　　Terminal(config)# int loopback 0
　　Terminal(config-if)# ip add 1.1.1.1 255.255.255.255    //注意这个掩码是32哦
　　Terminal(config-if)# exit
　　Terminal(config)# exit
　　重头戏来了——

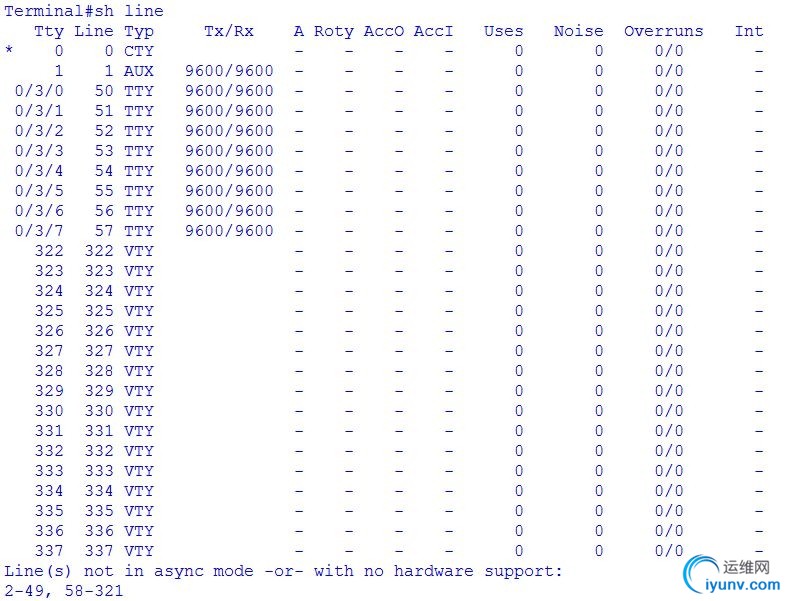

　　这是我show line的效果图，记住Typ是TTY的Line,它们是50到57，我们对这些line进行配置：
　　Terminal(config)# line tty 50 57
　　Terminal(config-line)# no exec
　　Terminal(config-line)# logg syn
　　Terminal(config-line)# no login
　　Terminal(config-line)# transport input all    //允许所有协议传输，其实只需要允许telnet就可以了
　　Terminal(config-line)# exit
　　配置到这里其实已经可以进行连接访问了，我们用下面的命令来登录：
　　Terminal# telnet 1.1.1.1 2050    //2050是端口号，这里的50即我们的line

　　我们看到，已经登录成功了。但是每次登录都使用这个命令，而且还要记得端口号所对应的设备是非常麻烦的。别急，我们可以使用主机表的功能来简化登录命令：
　　Terminal(config)# ip host R1 2050 1.1.1.1
　　Terminal(config)# ip host S1 2051 1.1.1.1
　　Terminal(config)# ip host S2 2052 1.1.1.1
　　配置了之后，我们就可以直接使用主机名登录了：

　　到了这一步，终端访问服务器就配置好了。我们登录R1后，如果想退回Terminal，需要用组合键Ctrl+shift+6（也写作Ctrl+^），然后键入“x”键，就可以退出来了。但是我发现，退回Terminal之后，如果你敲“Enter”键，又会回到R1中，如图：

　　这样的话，我们退回Terminal之后，可以使用以下命令来结束会话：

　　如果你记得线路所在的端口号，那么用以下的命令也能结束会话：

　　我们尝试一下从pc1中访问，效果也是一样的：

　　不过使用packet Tracer的命令提示符后，我又发现了一个问题，那就是登录R1后，不能使用Ctrl+Shift+6，再键入“x”键这种方式退回Terminal了。看来packer Tracer还有很多有待完善的地方。
　　写到这里，终端访问服务器的配置就大功告成了。因为我也是初学者，写这些东西也是为了给自己做一个学习的总结，所以难免有写错的地方，欢迎大家指正。
