Cisco Packet Tracer 之 三层交换机中断DHCP

搜索泥称

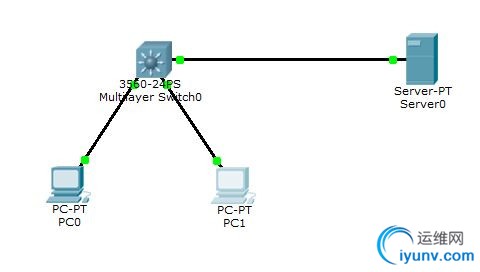

　　实验环境：

　　实验目的：
　　1、在三层交换上划分VLAN为：vlan10\vlan100\vlan200 ，并且分别指定IP为：192.168.10.254\ 192.168.100.254\ 192.168.200.254。
　　2、把fa0/1 \ fa02 \ fa04 分别划分到VLAN100\ VLAN 200 \ VLAN10。
　　3、在三层交换机启用路由协议，使各VLAN之间能互通。（如果单单是为了获取IP地址，不是使用路由协议）
　　4、在三层交换机上对各VLAN启用ip helper-address 。
　　5、在服务器上添加IP地址池。
　　6、查看PC是否可以正常获取IP地址。
　　1、在三层交换上划分VLAN为：vlan10\vlan100\vlan200 ，并且分别指定IP为：192.168.10.254\ 192.168.100.254\ 192.168.200.254。
　　Switch#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Switch(config)#vlan 10
　　Switch(config-vlan)#exit
　　Switch(config)#vlan 100
　　Switch(config-vlan)#exit
　　Switch(config)#vlan 200
　　Switch(config-vlan)#exit
　　Switch(config)#int vlan 10
　　Switch(config-if)#
　　%LINK-5-CHANGED: Interface Vlan10, changed state to up
　　Switch(config-if)#ip add 192.168.10.254 255.255.255.0
　　Switch(config-if)#no shutdown
　　Switch(config-if)#exit
　　Switch(config)#int vlan 100
　　Switch(config-if)#
　　%LINK-5-CHANGED: Interface Vlan100, changed state to up
　　Switch(config-if)#ip add 192.168.100.254 255.255.255.0
　　Switch(config-if)#no shutdown
　　Switch(config-if)#exit
　　Switch(config)#int vlan 200
　　Switch(config-if)#
　　%LINK-5-CHANGED: Interface Vlan200, changed state to up
　　Switch(config-if)#ip add 192.168.200.254 255.255.255.0
　　Switch(config-if)#no shutdown
　　2、把fa0/1 \ fa02 \ fa04 分别划分到VLAN100\ VLAN 200 \ VLAN10。
　　Switch(config)#int fa0/1
　　Switch(config-if)#switchport mode access
　　Switch(config-if)#switchport access vlan 100
　　Switch(config-if)#
　　%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan100, changed state to up
　　Switch(config-if)#exit
　　Switch(config)#int fa0/2
　　Switch(config-if)#switchport mode access
　　Switch(config-if)#switchport access vlan 200
　　Switch(config-if)#
　　%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan200, changed state to up
　　Switch(config-if)#exit
　　Switch(config)#int fa0/4
　　Switch(config-if)#switchport mode access
　　Switch(config-if)#switchport access vlan 10
　　3、在三层交换机启用路由协议，使各VLAN之间能互通。
　　Switch(config)#ip routing
　　4、在三层交换机上对各VLAN启用ip helper-address 。
　　Switch(config)#int vlan 10
　　Switch(config-if)#ip helper-address 192.168.10.1 （DHCP服务器IP）
　　Switch(config-if)#exit
　　Switch(config)#int vlan 100
　　Switch(config-if)#ip helper-address 192.168.10.1
　　Switch(config-if)#exit
　　Switch(config)#int vlan 200
　　Switch(config-if)#ip helper-address 192.168.10.1
　　Switch(config-if)#exit
　　5、在服务器上添加IP地址池。

　　6、查看PC是否可以正常获取IP地址，如下：
