Cisco Packer Trace 之 三层交换机+路由器共享上网

8870188

　　实验环境：

　　实验目的：
　　1、在三层交换机划分三个VLAN，分别是VLAN2\VNAL3\VLAN4，并且设置VLAN IP 分别为：192.168.2.1、192.168.3.1、192.168.4.1。
　　2、在三层机上把fa0/1口设置为trunk口，fa0/4加入VLAN4，并且把f0/2关闭二层端口，并设置IP地址192.168.5.1。
　　3、设置二层交换机，把fa0/1口设置为trunk ，并把fa0/2加入VLAN2，fa0/3加入VLAN3。
　　4、在三层交换机上开启路由器，并设置RIP路由器协议，让各VLAN之间数据互通。
　　5、测试各VLAN的主机是否互通。
　　6、配置ROUTE0的IP地址，并测试各内网的主机是否可以PING通192.168.5.2。
　　7、因为路由器没有配置可达路由，导致内网的PC无法PING通192.168.5.2，此时我们可以配置路由器协议，使内网可达到路由器。
　　8、配置ISP路由器的IP地址，并且测试route0是否可以PING通ISP的IP地址202.1.1.2；还测试内网主机是否可以PING通ISP路由器的IP地址。
　　9、内网是不能PING通ISP的路由器IP地址的，只有在ROUTE0上配置NAT转发才能实现。
　　10、内网主机是否可以PING通ISP下面的服务器。
　　实验步骤：
　　1、在三层交换机划分三个VLAN，分别是VLAN2\VNAL3\VLAN4，并且设置VLAN IP 分别为：192.168.2.1、192.168.3.1、192.168.4.1。
　　Switch>enable
　　Switch#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Switch(config)#hostname CoreSW
　　CoreSW(config)#vlan 2
　　CoreSW(config-vlan)#exit
　　CoreSW(config)#vlan 3
　　CoreSW(config-vlan)#vlan 4
　　CoreSW(config-vlan)#
　　CoreSW(config)#int vlan 2
　　CoreSW(config-if)#
　　%LINK-5-CHANGED: Interface Vlan2, changed state to up
　　CoreSW(config-if)#ip add 192.168.2.1 255.255.255.0
　　CoreSW(config-if)#no shutdown
　　CoreSW(config-if)#exit
　　CoreSW(config)#int vlan 3
　　CoreSW(config-if)#
　　%LINK-5-CHANGED: Interface Vlan3, changed state to up
　　CoreSW(config-if)#ip add 192.168.3.1 255.255.255.0
　　CoreSW(config-if)#no shutdown
　　CoreSW(config-if)#exit
　　CoreSW(config)#int vlan 4
　　CoreSW(config-if)#exit
　　%LINK-5-CHANGED: Interface Vlan4, changed state to up
　　CoreSW(config-if)#ip add 192.168.4.1 255.255.255.0
　　CoreSW(config-if)#no shutdown
　　2、把fa0/1口设置为trunk口，fa0/4加入VLAN4，并且把f0/2关闭二层端口，并设置IP地址192.168.5.1。
　　CoreSW(config)#int fa0/1
　　CoreSW(config-if)#switchport trunk encapsulation dot1q
　　CoreSW(config-if)#switchport mode trunk
　　CoreSW(config)#int fa0/4
　　CoreSW(config-if)#switchport mode access
　　CoreSW(config-if)#switchport access vlan 4
　　CoreSW(config-if)#no shutdown
　　CoreSW(config-if)#exit
　　CoreSW(config)#int fa0/2
　　CoreSW(config-if)#no switchport
　　CoreSW(config-if)#ip add 192.168.5.1 255.255.255.0
　　CoreSW(config-if)#no shutdown
　　3、设置二层交换机，把fa0/1口设置为trunk ，并把fa0/2加入VLAN2，fa0/3加入VLAN3。
　　Switch>enable
　　Switch#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Switch(config)#vlan 2
　　Switch(config-vlan)#exit
　　Switch(config)#vlan 3
　　Switch(config-vlan)#exit
　　Switch(config)#
　　Switch(config)#int fa0/1
　　Switch(config-if)#switchport mode trunk
　　Switch(config)#int fa0/2
　　Switch(config-if)#switchport mode access
　　Switch(config-if)#switchport access vlan 2
　　Switch(config-if)#exit
　　Switch(config)#int fa0/3
　　Switch(config-if)#switchport mode access
　　Switch(config-if)#switchport access vlan 3
　　Switch(config-if)#exit
　　4、在三层交换机上开启路由器，并设置RIP路由器协议，让各VLAN之间数据互通。
　　CoreSW(config)#ip routing
　　CoreSW(config)#router rip
　　CoreSW(config-router)#ver 2
　　CoreSW(config-router)#no au
　　CoreSW(config-router)#net 192.168.2.0
　　CoreSW(config-router)#net 192.168.3.0
　　CoreSW(config-router)#net 192.168.4.0
　　CoreSW(config-router)#net 192.168.5.0

　　6、配置ROUTE0的IP地址，并测试各内网的主机是否可以PING通192.168.5.2。
　　Router>enable
　　Router#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Router(config)#int gi0/0
　　Router(config-if)#ip add 192.168.5.2 255.255.255.0
　　Router(config-if)#no shutdown
　　Router(config)#int gi0/1
　　Router(config-if)#ip add 202.1.1.1 255.255.255.0
　　Router(config-if)#no shutdown

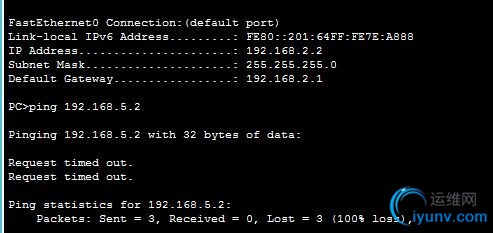

　　7、因为路由器没有配置可达路由，导致内网的PC无法PING通192.168.5.2，此时我们可以配置路由器协议，使内网可达到路由器。
　　Router(config)#router rip
　　Router(config-router)#ver 2
　　Router(config-router)#net 192.168.2.0
　　Router(config-router)#net 192.168.3.0
　　Router(config-router)#net 192.168.4.0
　　Router(config-router)#net 192.168.5.0
　　Router(config-router)#default-information originate       //它的作用是给我们三层路由器分配一条默认路由出去！
　　Router(config-router)#end
　　Router#show ip route
　　Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
　　i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
　　* - candidate default, U - per-user static route, o - ODR
　　P - periodic downloaded static route
　　Gateway of last resort is not set
　　R    192.168.2.0/24 [120/1] via 192.168.5.1, 00:00:05, GigabitEthernet0/0
　　R    192.168.3.0/24 [120/1] via 192.168.5.1, 00:00:05, GigabitEthernet0/0
　　R    192.168.4.0/24 [120/1] via 192.168.5.1, 00:00:05, GigabitEthernet0/0
　　192.168.5.0/24 is variably subnetted, 2 subnets, 2 masks
　　C       192.168.5.0/24 is directly connected, GigabitEthernet0/0
　　L       192.168.5.2/32 is directly connected, GigabitEthernet0/0

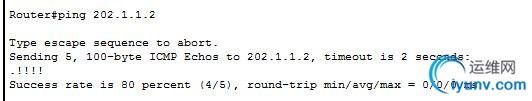

　　8、配置ISP路由器的IP地址，并且测试route0是否可以PING通ISP的IP地址202.1.1.2；还测试内网主机是否可以PING通ISP路由器的IP地址。
　　Router>enable
　　Router#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Router(config)#hostname ISP
　　ISP(config)#int gi0/0
　　ISP(config-if)#ip add 202.1.1.2 255.255.255.0
　　ISP(config-if)#no shutdown
　　ISP(config-if)#exit
　　ISP(config)#int gi0/1
　　ISP(config-if)#ip add 202.1.2.1 255.255.255.0
　　ISP(config-if)#no shutdown

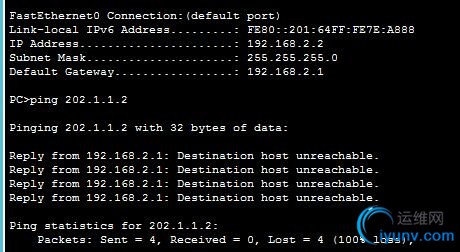

　　9、内网是不能PING通ISP的路由器IP地址的，只有在ROUTE0上配置NAT转发才能实现。
　　Router#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Router(config)#access-list 1 permit 192.168.2.0 0.0.0.255
　　Router(config)#access-list 1 permit 192.168.3.0 0.0.0.255
　　Router(config)#access-list 1 permit 192.168.4.0 0.0.0.255
　　Router(config)#access-list 1 permit 192.168.5.0 0.0.0.255
　　Router(config)#ip nat inside source list 1 interface gi0/1 overload
　　Router(config)#int gi0/1
　　Router(config-if)#ip nat outside
　　Router(config-if)#exit
　　Router(config)#int gi0/0
　　Router(config-if)#ip nat inside
　　Router(config-if)#exit
　　Router(config)#ip route 0.0.0.0 0.0.0.0 gi0/1

　　10、内网主机是否可以PING通ISP下面的服务器。
